تفاصيل المنتج:
|
| اسم النموذج: | 1U HD رف جبل لوحة التصحيح الألياف | هيكل: | الصلب المدرفلة على البارد |
|---|---|---|---|
| موصل أمامي: | محول LC Flangless DX (48 قطعة) | عدد الألياف: | 96 |
| نوع الألياف:: | OM3 50 / 125um | HD كاسيت أو لوحة محول: | 4 |
| فقدان إدراج القناة: | ≤ 0.35 ديسيبل (MTP) ، ≤0.08 ديسيبل (LC) | تعويض الخساره: | ≥20 ديسيبل (MTP) ، ≥65 ديسيبل (LC) |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 483 (ارتفاع) × 44 (ارتفاع) × 380 مم (عرض) |
| قدرة لصق: | 24 ألياف | حالة توافق RoHS: | متوافق |
| إبراز: | 1U HD Fiber Patch Panel,Patch Panel مع MPO Cassette,1U Patch Panel مع لوحة محول |
||

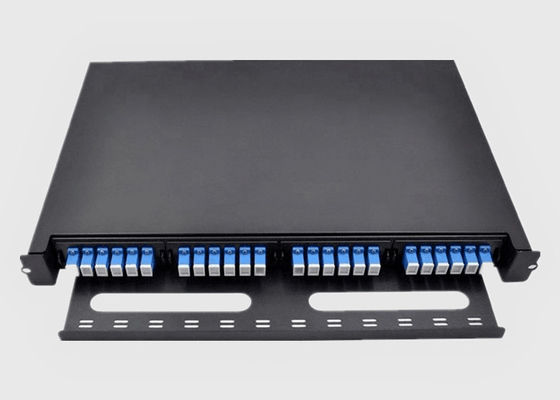

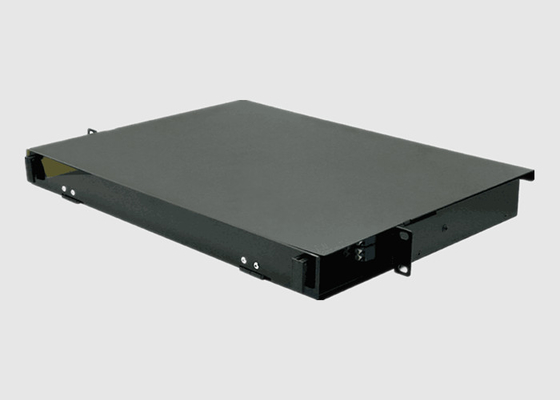

1U HD Rack Mount Fiber Patch Panel مع HD MPO / MTP كاسيت أو لوحة محول
معلومات اساسية:
1RU Ultra High-Density Mount Mount Mount ، والتي يمكن أن تستوعب 12 قطعة من الكاسيت المعياري من سلسلة UHD MPO أو لوحات محول الألياف.يوفر نظامًا مرنًا عالي الكثافة لإدارة نهايات الألياف والتوصيلات والتصحيح في تطبيق مركز البيانات لتعظيم الاستفادة من مساحة الرف وتقليل مساحة الأرضية.تضم حاوية الألياف الضوئية FHX نهايات كبلات الألياف الضوئية وتنظمها وتديرها وتحميها.تحتوي العلبة المكونة من وحدة واحدة على 3 أدراج منزلقة بشكل مستقل ، ويمكن لكل درج استيعاب 4 أشرطة UHD MPO افتراضيًا.
وصول سهل إلى الأمام مع شريط إدارة الكابلات المفصلي الذي يوفر حماية لأسلاك التوصيل بالإضافة إلى وضع العلامات.
يتم توفير لوحة التصحيح المنزلقة وهي فارغة ويتم توفير الوحدات النمطية ولوحات المحولات بشكل منفصل.
الواح التصحيح الفايبر 24 منفذالفائدة والميزة:
1. 4 فتحات HD في مساحة 1U
2. ما يصل إلى 96 فوتو في LC / 48FO في SC
3. معياري مع MPO ، أشرطة لصق أو لوحات محول
4. RoHS و REACH و SVHC
5. مركز البيانات وشبكة المؤسسة
6. تطبيق داخلي
7. يقبل الكابلات الداخلية والخارجية الجاهزة وجذوع MTP والربط
الواح التصحيح الفايبر 24 منفذتطبيق:
1. Datacenter & Enterprise network
2. تطبيق داخلي
3. يقبل الكابلات الداخلية والخارجية الجاهزة وجذوع MTP والربط
معلمات التكنولوجيا والتكنولوجيا:
| نوع التركيب | الرف 19 بوصة |
| وحدة الارتفاع | 1U |
| مادة | الصلب المدرفلة على البارد |
| لون السكن | أسود |
| تطبيق | IP20 داخلي |
| لوكاكبل | رقم |
| الأبعاد (عرض × عمق × ارتفاع ملم) | 483 (ارتفاع) × 44 (ارتفاع) × 380 مم (عرض) |
| الوزن الصافي | 3 كجم |
| نوع الافتتاح | صينية منزلقة بزاوية عمل مفتوحة 45 درجة |
| نوع الوصول | الوصول الأمامي |
| إدارة الكابلات الأمامية | باب مفصلي اختياري منسدل |
| اتجاه دخول الكابلات | مؤخرة |
| إدارة الكابلات الخلفية | 6 مداخل للكابلات |
| نوع الفتحة | وحدات HD ولوحات HD |
| عدد الفتحات | 4 |
| سعة الألياف | 96 في LC |
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س:اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
