تفاصيل المنتج:
|
| اسم النموذج: | لوحة تصحيح الألياف 1U جبل الرف | بناء: | 19 بوصة مثبتة على حامل |
|---|---|---|---|
| مادة الرف: | الفولاذ المدلفن على البارد AL | لون الرف: | أسود ، أبيض ، رمادي ، أو OEM |
| الارتفاع بالوحدات: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| موصل أمامي: | 8 - LC / LC المتعدد | سماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| Max. ماكس. Fiber Cores النوى الألياف: | 12 | الأبعاد (HxWxD): | 48.2 × 27.8 × 44 مم |
| إبراز: | LGX Fiber Optic Patch Panel,لوحة تصحيح الألياف LGX ذات 8 منافذ,لوحة توزيع الألياف LGX |
||
Multimode 8 Port MPO LGX LC Adapter Fiber Patch Panel 1U Rack Mount
معلومات اساسية:

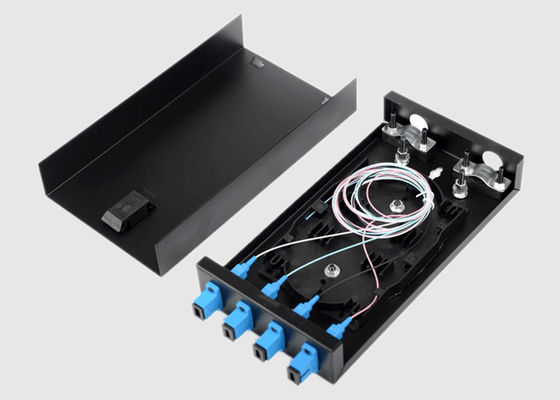

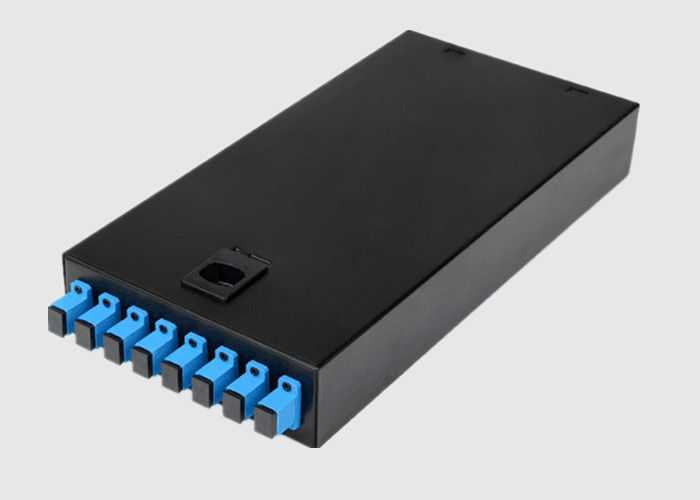

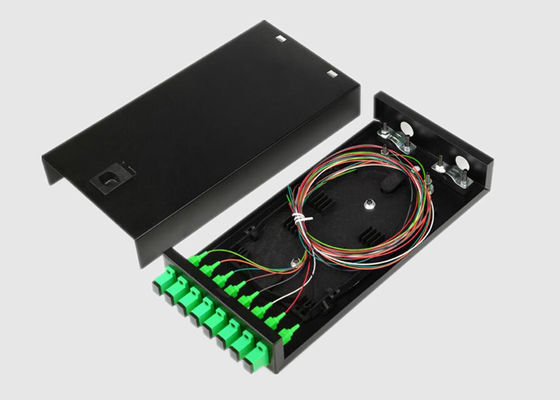

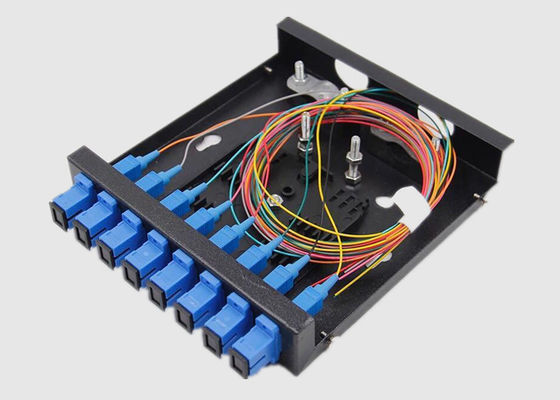

1U LGX Fiber Patch Panel 8 Ports ، يوفر حامل الرف المزود بلوحة التصحيح المصنوعة من الألياف الفولاذية (السوداء) حلاً سريعًا وسهلاً لترميم كابلات الألياف المنتهية.يبلغ ارتفاعها 1U ومن المفترض أن يتم تركيبها على رف أو خزانة مقاس 19 بوصة.
التصميم الاقتصادي: يوفر حلاً ميسور التكلفة ومدمجًا لتطبيقات الألياف ذات الأرفف ، ويحتوي على 8 فتحات لترميم كبل ليف متعدد الأوضاع LC مزدوج ، ويمكننا أيضًا توفير المزيد من الطرز: 1 × 4،1 × 8،1 × 16،1 × 32،1 × 64،2 × 4،2 × 8،2 × 16،2 × 32.
فائدة وميزة تثبيت لوحة التصحيح:
تطبيق لوحة التصحيح على الحائط:
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310،1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40،1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10،141 × 115 × 18،تحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) عالية الاستقرار البيئي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
5) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
