تفاصيل المنتج:
|
| اسم النموذج: | كابلات الألياف الضوئية OM4 المزدوجة | عدد الألياف: | 8 نواة ، 12 نواة أو 24 نواة |
|---|---|---|---|
| أنواع الألياف: | OS2 ، OM2 ، OM3 ، OM4 | الموصل 1: | MTP / MPO أنثى |
| الموصل 2: | 24 × LC | نوع السترة: | (OFNP) الجلسة الكاملة |
| طول الكسر: | 1 إلى 150 متر | طلاء الطويق: | UPC (قياسي) أو APC (بزاوية) |
| الطول الموجي: | 850 نانومتر / 1310 نانومتر / 1550 نانومتر | شكل مادي: | سلك مستدير |
| إبراز: | كابلات الألياف الضوئية المزدوجة OM4,MPO إلى كابلات الألياف البصرية LC OM4,كابل تفكيك OM4 MPO إلى LC |
||

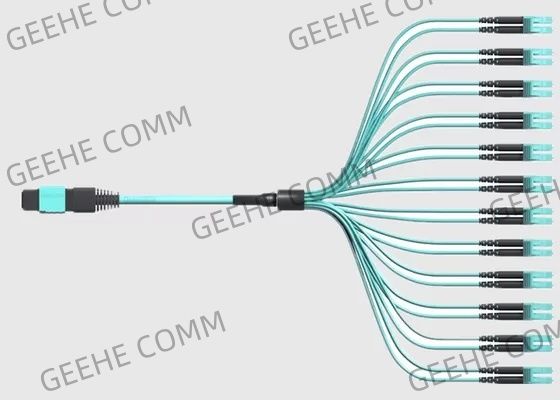

50/125 ألياف بصرية متعددة MPO إلى 12x LC Duplex OM4 كابلات الألياف البصرية
معلومات اساسية:
يعد توحيد الألياف أمرًا جذابًا دائمًا ، لا سيما في بيئات HD (عالية الكثافة) حيث يمكن أن تكون الألياف الـ 24 MPO ملائمة بشكل ممتاز ، مما يوفر مساحة الحوض الصغير أثناء توصيل AE (المعدات النشطة) ، بمنطقة التوزيع (التوصيل المتقاطع) إلى AE آخر .لا شك في أن حجم السترة الأكثر شيوعًا بالنسبة إلى وصلات العبور LC هو سلك مضغوط 2 مم ، نظرًا لقوته و / أو فعاليته من حيث التكلفة ، ولكنه صراع ليس فقط بالنسبة للوحات HD ولكن أيضًا لمديري الكابلات.
تكوينات الألياف الداخلية: 12 × 1 ، 12 × 2 ، 12 × 4 ، 12 × 6 ، 12 × 8 ، 12 × 12 ، 24 × 1 ، 24 × 2 ، 24 × 3 ، 24 × 4 ، 24 × 6
عدد الألياف الداخلية: 8 إلى 144 خيوط ليفية لكل مجموعة كابل
الميزات والفوائد:
المواصفات والمعلمات:
أداء كبل الألياف البصرية MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
تطبيق MPO إلى LC Patch Cord:
