تفاصيل المنتج:
|
| اسم النموذج: | كابل توزيع 16F MPO إلى 2 * 8F | وضع الألياف: | OM4 50 / 125μm |
|---|---|---|---|
| سترة OD: | 3.0 ملم | نوع الموصل: | MTP (Elite) ، MPO (Elite) |
| لون السترة: | أرجواني / بيج / أكوا / أخضر / أصفر ، أحمر ، إلخ | الطول الموجي: | 850/1300 نانومتر |
| طول الألياف: | 1 م ، 3 م ، 5 م أو OEM | الحد الأدنى لنصف قطر الانحناء: | 7.5 ملم |
| 10G إيثرنت المسافة: | 400 م عند 850 نانومتر | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | كبل الألياف OM4 MPO,كابل الألياف 3.0 مم MPO,كابل 3.0 مم 100 جم mpo |
||

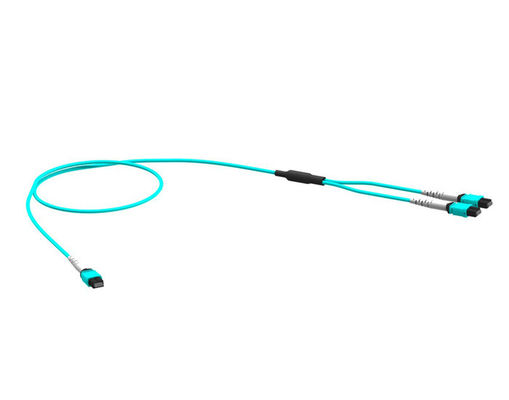

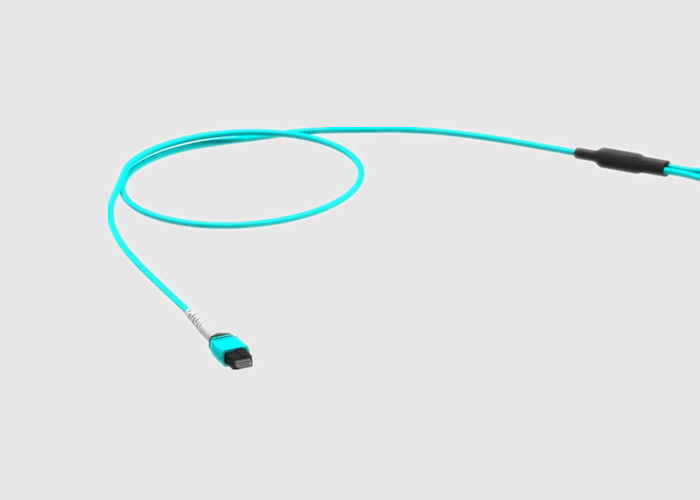

حوسبة عالية السرعة 100G OM3 ، OM4 Fiber 16F MPO to 2 * 8F Distribution Cable
معلومات اساسية:
يتم استخدام كابل توزيع المواصفات لوصلة العبور بين معدات مركز البيانات وكابل صندوق الأمتعة الرئيسي.غالبًا ما يتم استخدامه مع كابل جذع 16F.

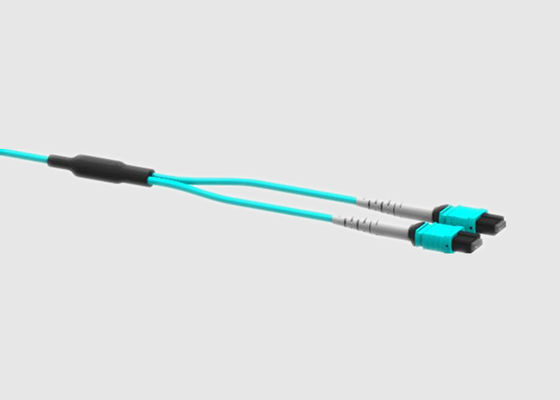

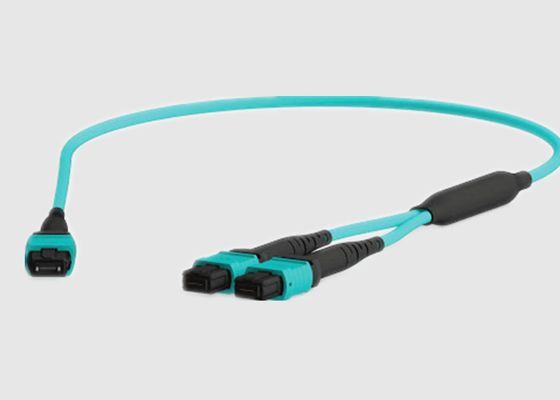

يتفرع موصل 16F MPO إلى موصلين MPO ثماني النوى ، أحد الطرفين متصل بجذع 16F MPO ، والطرف الآخر متصل بقناتين من 40G أو 100G.
يمكن أن يلبي تمامًا الشبكة القاسية عالية السرعة مع فقدان إدخال منخفض وخسارة عالية في العودة باستخدام الكبل عالي الجودة ومكونات MPO.
الميزات والفوائد:
المواصفات والمعلمات:
16F MPO Fiber Optic Performance:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | الذكر: ذو دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| بند | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| ماكس.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| ماكس.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (درجة) | -0.2 ~ 0.2 | ||||
| زاوية المحور Y (°) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| الأساسية تراجع | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
تطبيق كبل الطائر المنتهي مسبقًا 16F:
الامتثال لمعايير Geehe:
