تفاصيل المنتج:
|
| اسم النموذج: | كابل جذع MTP | الألياف الأساسية: | 8 نواة ، 12 نواة أو 24 نواة |
|---|---|---|---|
| قطر الألياف: | 3.0 ملم | نوع الموصل: | MPO إلى MPO ، MTP |
| لون السترة: | البيج / أكوا / أخضر / أصفر ، إلخ | مادة سترة الألياف: | الناهض (OFNR) ، الجلسة الكاملة (OFNP) ، LSZH |
| طول الألياف: | 1 م ، 2 م ، أو OEM | نوع الألياف: | الوضع الأحادي (OM3 ، OM4 ، OM5 اختياري) |
| الطول الموجي: | 850 نانومتر / 1310 نانومتر / 1550 نانومتر | النوع البولندي: | APC إلى APC |
| إبراز: | كبل جذع OM4 MTP,كبل جذع 12 Core MTP,كابل ألياف OM4 MTP |
||

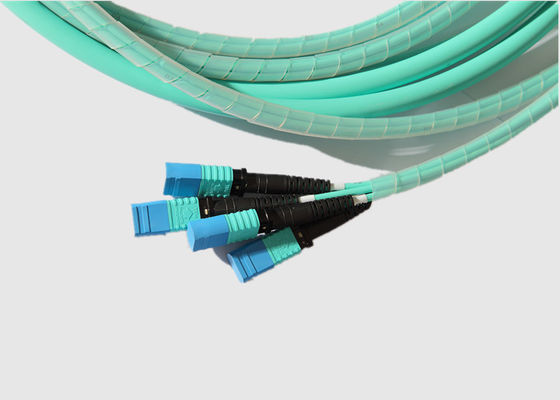

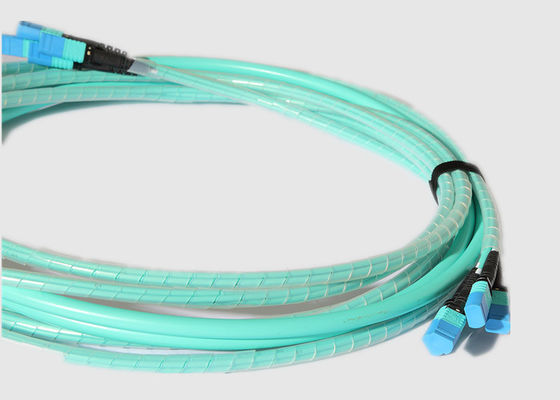

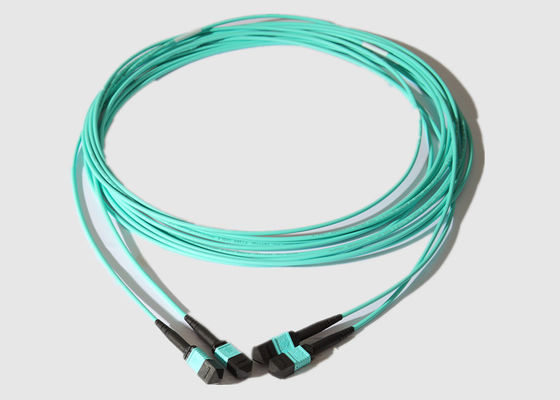

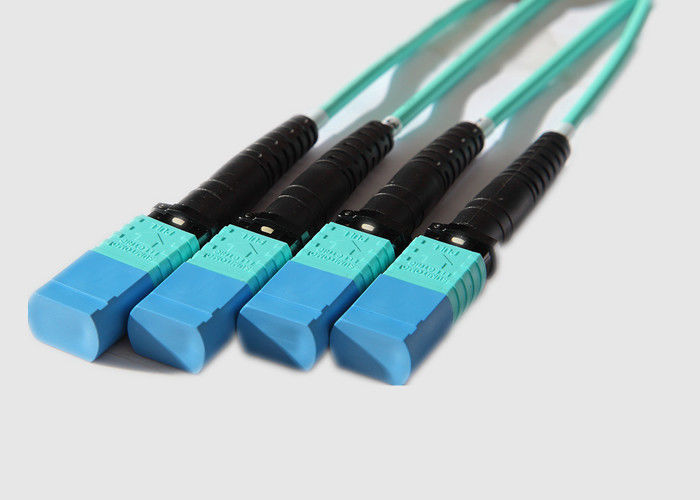

SENKO 12 Core MPO to MPO OFNP Jacket Singlemode OM4 MTP Trunk Cable
وصف المنتج:
تم تصميم كبل الألياف MPO لترقيع الألياف عالي الكثافة بين مراكز البيانات MDFs و IDFs في منشآت المؤسسة.
كبل om3 أحادي الوضع ملون بلون أكوا للتعرف الفوري على مفتاح مزدحم أو لوحة توصيل.يمكن الوصول بسهولة إلى موصلات علامة تبويب الدفع / السحب في بيئات مراكز البيانات عالية الكثافة وتجعل كابل التوصيل والتشغيل سهل التثبيت والإزالة بيد واحدة.يمكن أن يقترن كابل الجذع عالي الكثافة مباشرة بأجهزة نشطة 16x25G ، والتي تتوافق مع معايير TelcordiaGR-326 Core و TIA 604-18 و IEC (61754-7-3).
الميزات والفوائد الرئيسية:
* تم اختبار المصنع بنسبة 100٪ باستخدام بيانات اختبار قابلة للتتبع
* أعلى كثافة اتصال جسدي للموصلات متعددة الألياف
* شرائط متعددة مكدسة داخل سترة مستديرة
* حل الكابلات عالية الألياف
* متوفر في أوضاع ألياف مختلفة بما في ذلك الوضع الفردي (OS2) والوضع المتعدد (OM1 ~ OM5) مع الطول والهيكل المخصصين
* يلبي احتياجات العميل في الصناعات المختلفة
* تتوفر خيارات 12 و 24 أليافًا
المواصفات والمعلمات:
أداء الألياف البصرية:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | الذكر: ذو دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| بند | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| ماكس.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| ماكس.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (درجة) | -0.2 ~ 0.2 | ||||
| زاوية المحور Y (°) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| الأساسية تراجع | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
تطبيق:
* ربط مركز البيانات
* منشآت العمود الفقري
* شبكات الاتصالات
* شبكات النطاق العريض / الكيبل التلفزيوني
* LAN / WAN Premise
