تفاصيل المنتج:
|
| اسم الطراز: | وصلات الألياف الضوئية أحادية الوضع | غمد المواد: | OFNR الناهض |
|---|---|---|---|
| طول السلك: | 3م أو حسب الطلب | وضع الانتشار: | وضع متعدد ، وضع فردي |
| قوة الشد (N): | ≥55 | قطر الكابل: | 0.9 مم ، 2 مم أو 3 مم |
| المرفق: | FC/UPC إلى LC/UPC | نوع الوجه النهائي: | UPC ، PC ، APC |
| لون السترة: | الأصفر، البرتقالي، الأبيض أو حسب الطلب | المعيار: | Telcordia GR-326- كور |
| إبراز: | كنزات من الألياف أحادية الوضع FC,سترة من الألياف البصرية PM FC,صداري ليفي مزدوج FC مقاس 3.0 مم |
||

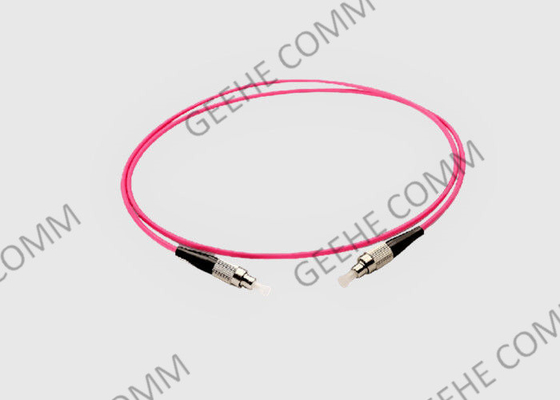

3.0mm ثنائي السلك السريع السترة ضد السحب PM FC الألياف القفزات وضع واحد
1مقدمة أساسية:
تتوفر سلاسل التشذيب المحافظة على الاستقطاب (PM) في العديد من التكوينات المرنة ، مع اختيار الموصلات. تظهر سلاسل التشذيب SQS PM استقرارًا بيئيًا ممتازًا ، ونسبة انقراض عالية ،خسارة عالية العائد، وانخفاض اعتماد الاستقطاب.
حل فعال من حيث التكلفة يوفر عرض النطاق الترددي العالي ومعدلات النقل على مسافات طويلة.هذا الكابل ذو الجودة العالية من الألياف الضوئية المصممة خصيصًا لتطبيقات إيثيرنتكل اتصال لديه متانة كبيرة ومقاومة للسحب، والتوترات، والتأثيرات أثناء التثبيت.
كابلاتنا تم فحصها بصرياً و اختبارها من أجل فقدان الإدراج قبل أن تستلمها5 الألياف المقاومة للتداخلات الكهربائية.
تم تصميم مرفق FC خصيصًا مع الأداء المرتفع في الاضطرابات في الاعتبار ؛ يحتوي على حبل "طاف" فريد يجعل الاهتزازات غير ذات صلة بالاتصالات الألياف!
2. FC إلى FC ربط السلك فائدة وخصائص:
3تطبيقات سلك الألياف البصرية:
4المواصفات والتقنية المعيار
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 55 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 65 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5مواصفات ومتغيرات الاتصال التكنولوجي:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3؛MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6خدماتنا:
اختيارك لخيط التصحيح مهم لنوع شبكة الألياف الضوئية التي تعمل عليها. بعضها مثالي للأنماط الفردية ، في حين أن البعض الآخر قد يكون مناسبًا لتركيب متعدد الأوضاع.عامل آخر للنظر هو النوع الملمع عند استخدام كابلات النظام الواحد.
في حين أن اختيارك لخيط التصحيح مهم، فهو جزء واحد فقط من شبكة الألياف البصرية للاختيار من بينها. ألق نظرة على ما هو متاح في هذه الفئات الرئيسية الأخرى من المنتجات:
7. نوع الجهاز التوصيلي اختصارات
SC - رابط نمط snap-in. معروف بأدائه الممتاز. يشار إليه باسم وصلات المشترك ، وصلات مربع ، أو وصلات قياسية.
ST - رابط اختيار شائع للغاية لشبكات Multimode. يشار إليها أيضًا باسم وصلات Straight Tip ، فهي تستخدم نوعًا من اقتران النمط المسلح ،تمكن من تركيب بسيط للتشغيل والإيقاف.
FC - كان في وقت من الأوقات أكثر أنواع الاتصالات ذات الوضع الواحد شيوعًا ، ولكن يتم استبدالها الآن عادةً بواسطة اتصالات SC و LC. المعروفة أيضًا باسم اتصالات Ferrule ،أنها تستخدم نوع مقبض على المسمار لاستخدامها في بيئات الاهتزاز العالي وتستخدم عادة لـ datacom، الاتصالات، معدات القياس، والليزر أحادي الوضع.
LC - رابط عامل شكل صغير يبلغ نصف حجم رابط SC. هذا هو الخيار الشائع لكابلات الوضع الواحد. يشار إليه أيضًا باسم Lucent Connectors ، Little Connectors ،أو وصلات محلية، يتم استخدام هذه الموصلات القابلة للاندماج عادةً في اتصالات عالية الكثافة وهي متوافقة مع أجهزة التوصيل والتشغيل مثل وحدات SFP ومستقبلات XFP.
