تفاصيل المنتج:
|
| اسم النموذج: | كابلات الألياف البصرية التصحيح FC إلى FC | موصل: | FC إلى FC |
|---|---|---|---|
| نوع الألياف: | SM / MM / OM3،9 / 125μm | عدد الألياف: | 2 نوى |
| قطر الكابل: | 0.9 مم ، 1.8 مم ، 2.0 مم ، 3.0 مم | الغلاف الخارجي: | LSZH OFNR OFNP |
| لون الكابل: | عوقة ، أصفر ، برتقالي إلخ. | طول السلك: | 1M ، 2M ، 3M ، 5M أو حسب طلب العميل |
| الخدمات: | صانعي القطع الأصلية وأوديإم | عينات: | مجانا |
| إبراز: | 2M FC إلى FC الألياف البصرية التصحيح الحبل,LZSH سترة الألياف البصرية التصحيح الحبل,2m مزدوج fc إلى fc التصحيح الحبل |
||

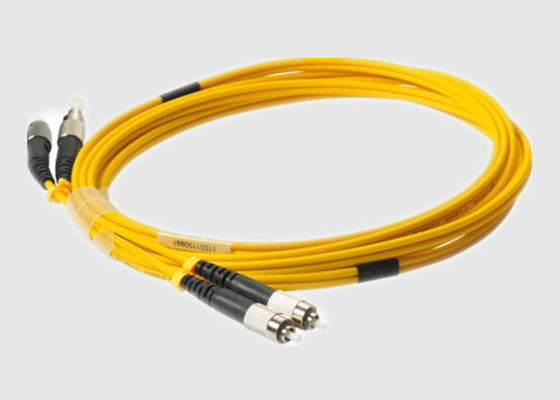

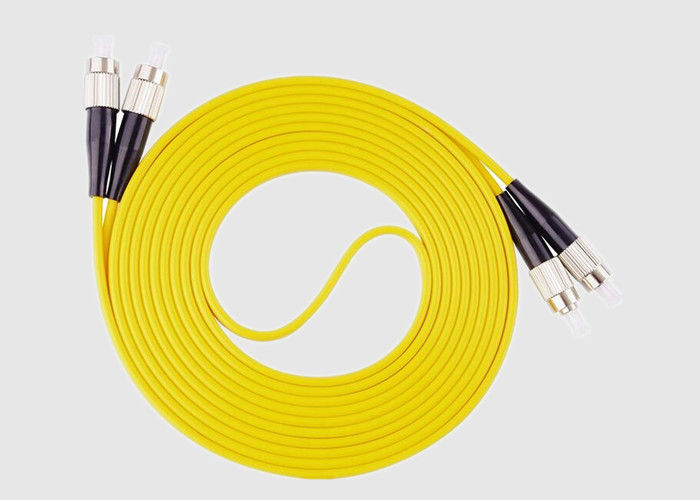

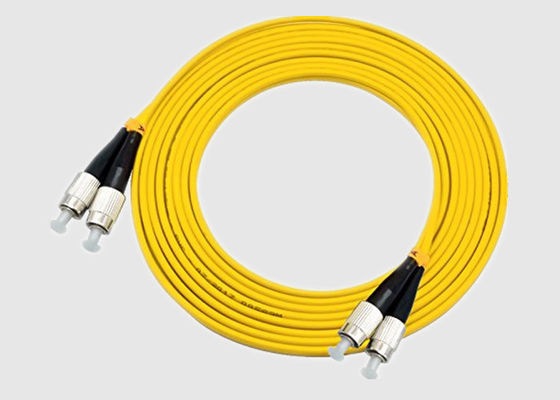

ارتفاع خسارة العودة LZSH سترة دوبلكس 2M كابلات الألياف البصرية التصحيح FC إلى FC
1. مقدمة أساسية:
يحتوي سلك التصحيح المتعدد الأوضاع FC / UPC-FC / UPC على 100٪ من الإدراج ، وفقدان الإرجاع ، والوجه النهائي ، وفحص التداخل.
تحتوي موصلات الألياف في كلا الطرفين على خطوط توصيل ألياف بصرية عبارة عن أسلاك تصحيح ألياف بصرية ، ويمكن أن تكون الرؤوس الموجودة على طرفي سلك تصحيح الألياف الضوئية متشابهة أو مختلفة ، مما يجعل مجموعة أسلاك الألياف الضوئية متنوعة.لكن يجب أن يكون وضع الرأس هو نفسه ، مثل الوضع الفردي إلى الوضع الفردي ، والوضع المتعدد إلى الوضع المتعدد.
تستخدم كابلات تصحيح الألياف FC على نطاق واسع في المسار البصري ، مع الرؤوس المعدنية والطويق الخزفي.لديهم استقرار جيد وأوقات توصيل أعلى من الرؤوس البلاستيكية.يمكن تحديد قطر الكابل 0.9 / 1.8 / 2.0 / 2.8 / 3.0mm.
2. فوائد وميزات سلك التصحيح:
3. تطبيقات الألياف البصرية التصحيح الحبل:
4. المواصفات والمعلمة التقنية
| المعلمات | القيمة | ||||
| نوع الموصل | LC / UPC ، LC / UPC | ||||
| مركز الطول الموجي(نانومتر) | 1310 أو 1550 | ||||
| Max.Insertion Loss(ديسيبل) | 0.3 | ||||
| الحد الأدنى لنسبة الانقراض(ديسيبل) | 23 | ||||
| الحد الأدنى لعودة الخسارة(اتحاد الوطنيين الكونغوليين) (ديسيبل) | 50 | ||||
| الحد الأدنى لعودة الخسارة(APC) (ديسيبل) | 60 | ||||
| اتجاه المفتاح | المحور البطيء | ||||
| محاذاة المحور(درجة) | ± 3 | ||||
| درجة حرارة التشغيل(℃) | -20 ~ + 70 | ||||
| درجة حرارة التخزين(℃) | -40 ~ + 85 | ||||
| نوع FIber | ألياف PM Panda | ||||
* بالنسبة للجهاز المزود بالموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، و RL أقل بمقدار 5 ديسيبل ، و ER أقل بمقدار 2 ديسيبل.
* يتم محاذاة مفتاح الموصل الافتراضي مع المحور البطيء.
5. LC إلى مواصفات موصل FC ومعلمة التكنولوجيا:
| معامل | وحدة | فهرس | |||
| نوع الوجه النهائي | الكمبيوتر | اتحاد الوطنيين الكونغوليين | APC | ||
| انا | ديسيبل | SM: ≤0.3；مم ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| التبادلية | ديسيبل | ≤0.2 | |||
| RL | SM | ديسيبل | ≥50 | ≥50 | ≥50 |
| مم | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | ＞1000 | ||||
| درجة حرارة التشغيل | ℃ | -40 ~ +80 | |||
* EX: OFC-D-LA-LA-09-0-1.0
6. FCمعلومات طلب الموصل:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: سيمبلكس D: دوبلكس |
FA: FC / APC FC: FC / UPC FP: FC / الكمبيوتر الشخصي |
FA: LC / APC FC: LC / UPC FP: LC / الكمبيوتر |
09: 0.9 مم 20: 2.0 مم 30: 3.0 مم | 0: G652D 1: G657A 2: 50/125 3: 62.5 / 125 4: آخرون | 0.5: 0.5 م 1.0: 1.5 م 10: 10.0 م |
|
| وضع الألياف | نوع الموصل | نوع الموصل | قطر الكابل | نوع شفة | طول الألياف |
* EX: OFC-S-FA-FC-09-1-0.5
7. اختصارات النوع البولندي:
ملاحظة: يؤثر نوع التلميع على مقدار انعكاس الظهر ، المعروف أيضًا باسم الانعكاس.
الكمبيوتر الشخصي - الاتصال المادي.مصقول لإنشاء قبة طفيفة في نهاية الطويق مما يساعد على تعظيم إرسال الإشارة.
UPC - الاتصال الجسدي الفائق.صقل أكثر شمولاً من نوع الكمبيوتر الشخصي ، يتم إنشاء شكل قبة أكبر يساعد بشكل أكبر على تعظيم إرسال الإشارة.
APC - الاتصال الجسدي بزاوية.مصقول بزاوية بدلاً من شكل قبة.هذا هو أكثر أنواع التلميع كفاءة.
