تفاصيل المنتج:
|
| اسم الطراز: | كابل توصيل الألياف الضوئية OM1 PVC مقاس 2.0 مم | موصل الألياف: | SC إلى ST |
|---|---|---|---|
| الألياف الأساسية: | الوضع المتعدد | اللون: | برتقالي، مخصص |
| قطر الكابل: | 0.9 مم ، 1.8 مم ، 2.0 مم ، 3.0 مم | السترة: | مادة بي.في.سي |
| نوع الجهاز: | دوبلكس | الطول (متر): | 10 م |
| إبراز: | كابل تصحيح الألياف البصرية OM1 PVC,كابل تصحيح الألياف البصرية متعدد الأوضاع,سلك تصحيح الألياف البصرية على الوجهين بنفايات |
||

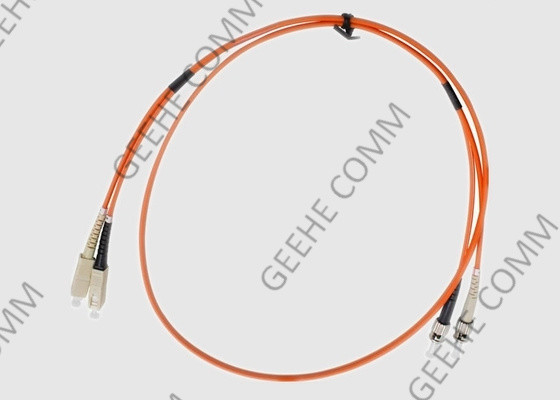

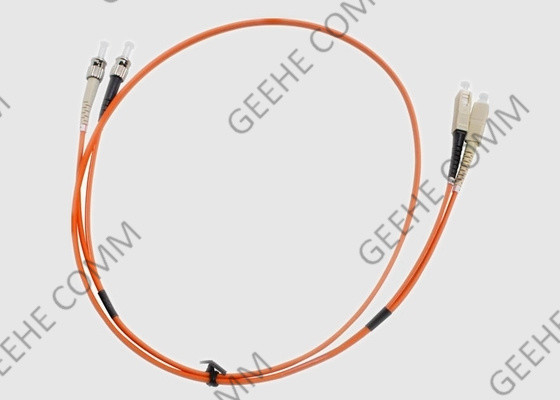

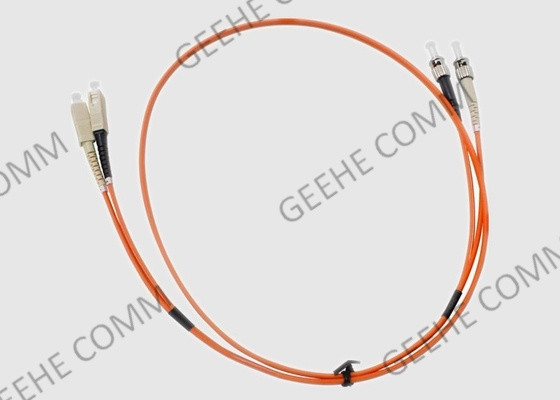

SC إلى ST مزدوج متعدد الوضع OM1 PVC 2.0mm كابل التصحيح الألياف البصرية
1مقدمة أساسية:
يستخدم كابل التصحيح متعدد الأوضاع كابلات الألياف الضوئية 62.5/125μm مع اتصالات SC مزدوجة في الطرف الواحد واتصالات ST مزدوجة في الطرف الآخر.أس سي هي مربع الدفع سحب الموصولات واستخدامها مع الأجهزة مثل ألواح الألياف الملصقة، محولات وسائل الإعلام ، وما إلى ذلك. يحتوي موصلات ST على برميل معدني يلتف على أو من خزان ST ، المعروف أيضًا باسم "السهام".
النوع البولندي هو PC (التواصل الجسدي) للتواصل والأداء الممتاز.
2فائدة وخصائص سلك العصابة:
3تطبيقات سلك الألياف البصرية:
الاتصالات بالألياف الضوئية، الفيديو، شبكات LAN، أنظمة CATV
شبكة الوصول البصرية
نقل البيانات بالألياف البصرية
مراكز البيانات
شبكة المنطقة المحلية
معدات الاختبار
4المواصفات والتقنية المعيار
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 55 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 65 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | الألياف الكورنيج | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5.SC مواصفات الموصولات و معايير التكنولوجيا:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3,MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: الوضع الواحد والوضع المتعدد.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) اختر نوع سترة الكابلات المناسبة (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) اختيار نوع البولندي المناسب للجهاز (UPC / APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
