تفاصيل المنتج:
|
| اسم الطراز: | كابل تصحيح الألياف OM2 مقاس 3.0 مم، برتقالي | موصل الألياف: | SC إلى ST |
|---|---|---|---|
| الألياف الأساسية: | الوضع المتعدد | اللون: | برتقالي، مخصص |
| قطر الكابل: | 0.9 مم ، 1.8 مم ، 2.0 مم ، 3.0 مم | السترة: | مادة بي.في.سي |
| نوع الجهاز: | دوبلكس | الطول (متر): | 10 م |
| إبراز: | كابل تصحيح الألياف OM2 3.0 مم,كابل تصحيح الألياف متعدد الأوضاع على الوجهين,سلك تصحيح الألياف البصرية 3M ST / SC |
||
3M ST/SC مزدوج متعدد الوسائط 50/125 OM2 3.0mm Fiber Patch Cable, Orange
1مقدمة أساسية:
50/125 OM2 الألياف متعددة الأوضاع مصممة وخلق لسرعة إيثيرنت، قناة الألياف، سرعات غيغابيت إيثيرنت، مركز البيانات، OM2 إرث، شبكات المنطقة المحلية، SAN، العمود الفقري،والتطبيقات الأفقية.
تعمل سلاسل التصحيح بالألياف OM2 في نطاق درجة الحرارة الموصى به: (-4 درجة فهرنهايت إلى +158 درجة فهرنهايت) ولديها نصف قطر الانحناء التثبيت MIN 5.00 سم و نصف قطر الانحناء طويل الأمد MIN 3.00 سم.
OM2 50/125 خيوط التصحيح الألياف متعددة الوسائط تقلل من عملية التثبيت وتقلل من إجمالي تكلفة التثبيت ، وذلك بسبب ميزة plug-and-play الجوهرية للألياف المنتهية مسبقًا.

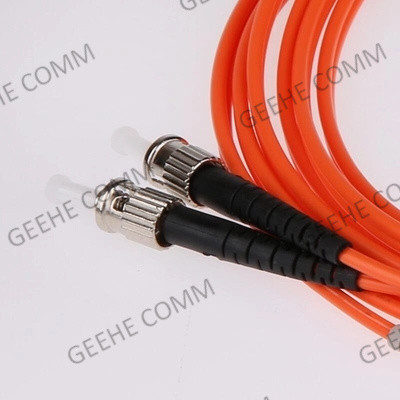

وصلة ST لديها التواء على / التواء قبالة قاعدة المطرقة مع حديد السيراميك.
2. ST إلى SC ربط السلك فائدة وخصائص:
• مصممة لدعم تطبيقات إثرنيت جيجابيت، قناة الألياف، إنفيني باند، أيه تي إم، وبروتوكول الإنترنت
• تم تصنيف CMP الكامل للكابلات التي تمر عبر الجدران والسقوف المنخفضة مع مساحة الهواء الكامل
• عملية صناعة الحقن المحتملة للحصول على استمرارية أكبر
• تم فحصها بصريًا واختبارها من أجل فقدان الإدراج
• تصميم سترة مقاومة للسحب، محصنة ضد التداخلات الكهربائية
• أجهزة الاتصال المرموقة بالألوان لسهولة التعرف على المدى الطويل
3تطبيقات سلك الألياف البصرية:
الاتصالات بالألياف الضوئية، الفيديو، شبكات LAN، أنظمة CATV
شبكة الوصول البصرية
نقل البيانات بالألياف البصرية
مراكز البيانات
شبكة المنطقة المحلية
معدات الاختبار
4المواصفات والتقنية
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،LC/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 55 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 65 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | الألياف الكورنيج | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5.SC مواصفات الموصولات و معايير التكنولوجيا:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3,MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: وضع واحد ومتعدد الأوضاع.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) اختيار نوع الكابلات المناسبة (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) اختيار نوع البولندي المناسب للجهاز (UPC / APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
