تفاصيل المنتج:
|
| اسم النموذج: | 16F MPO كابل العبور المنتهي مسبقًا | الألياف الأساسية: | OM4 50 / 125μm ، 8 نواة ، 12 نواة أو 24 نواة |
|---|---|---|---|
| سترة OD: | 3.0 ملم | نوع الموصل: | MTP ، MPO ، MTP (النخبة) ، MPO (النخبة) |
| لون السترة: | أرجواني / بيج / أكوا / أخضر / أصفر ، أحمر ، إلخ | مادة سترة الألياف: | الناهض (OFNR) ، الجلسة الكاملة (OFNP) ، LSZH |
| طول الألياف: | 1 م ، 3 م ، 5 م أو حسب طلبك | الحد الأدنى لنصف قطر الانحناء: | 7.5 ملم |
| 10G إيثرنت المسافة: | 400 م عند 850 نانومتر | 40 / 100G مسافة إيثرنت: | 150 م عند 850 نانومتر |
| إبراز: | كابل ألياف MPO 3.6 مم,كابل ألياف MPO مُنهي مسبقًا,كابل ألياف MPO 400G 16F |
||

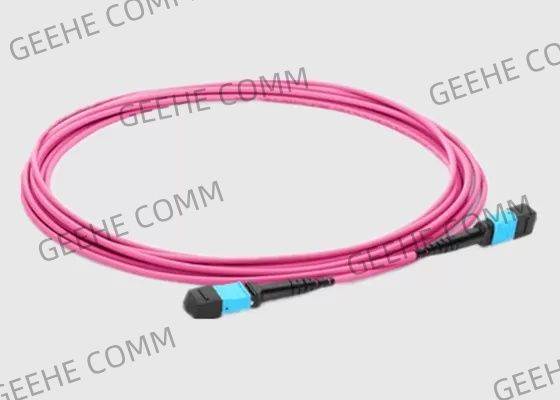

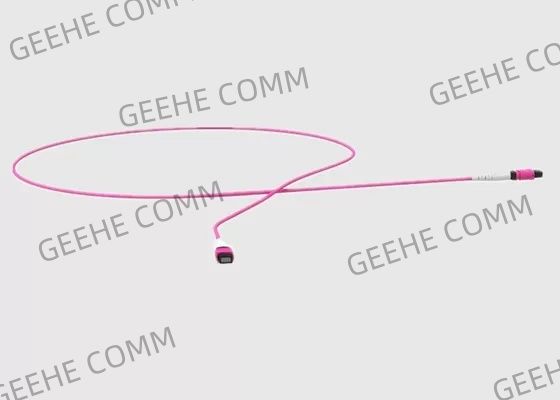

OM3 ، OM4 3.0 مم ، كابل توصيل دائري 3.6 مم 400G 16F MPO
معلومات اساسية:
يتم استخدام وصلة العبور OSFP-SR8 أو MPO مع موصل 16F MPO للاتصال بين وحدة الإرسال والاستقبال البصري OSFP-SR8 400G في مركز البيانات.
يمكن أن يلبي تمامًا الشبكة القاسية عالية السرعة مع فقدان إدخال منخفض وخسارة عالية في العودة باستخدام الكبل عالي الجودة ومكونات MPO.
بفضل الأداء العالي والبساطة المتأصلة ، تُعد صناديق MPO منخفضة الخسارة Light-LINKSTM أساس حلول اتصال ألياف أبسط وأسرع ومتفوقة مسبقًا تدعم مركز البيانات.
الميزات والفوائد:
المواصفات والمعلمات:
أداء الألياف البصرية 16F MPO:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) |
≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) |
L: خسارة منخفضة ب: الخسارة القياسية |
12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة |
ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع |
من 5 م إلى 50 م |
|
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
تطبيق كبل الطائر المنتهي مسبقًا 16F:
الامتثال لمعايير Geehe:
