تفاصيل المنتج:
|
| اسم النموذج: | لوحة الألياف البصرية التصحيح في الهواء الطلق | بناء: | الفولاذ المدلفن على البارد |
|---|---|---|---|
| مادة الرف: | 50 مم | لون الرف: | أسود ، أبيض ، رمادي ، أو OEM |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| تصاعد نطاق التعديل: | 50 مم | نوع الألياف: | OS2 ، Single Mide |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 48.2 × 27.8 × 44 مم |
| إبراز: | FC / UPC 48 منفذًا من الألياف البصرية باتش بانل,4U Fiber Optic Patch Panel |
||

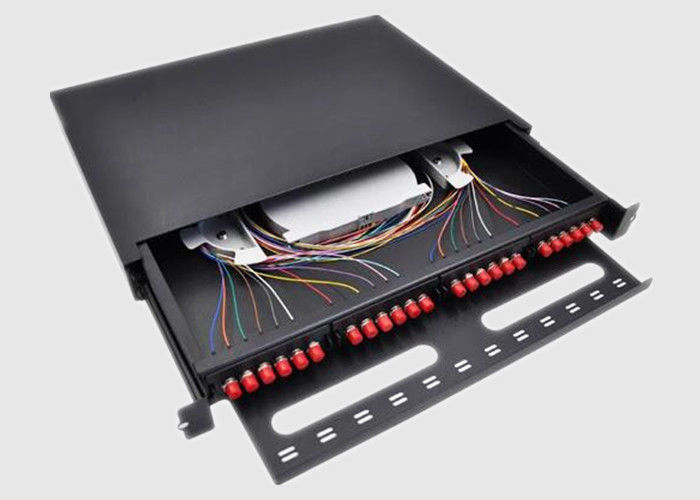

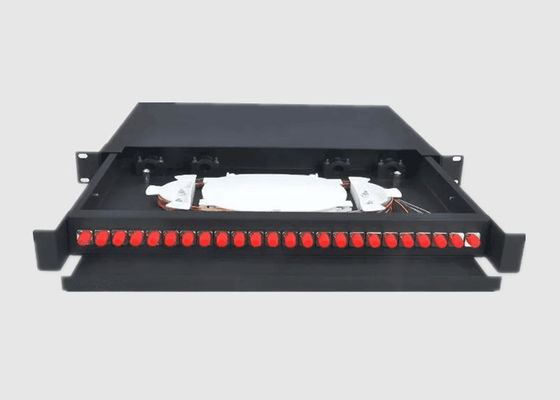

أسلاك التوصيل المصنوعة مسبقًا FC / UPC المصنوعة من الألياف الضوئية 48 منفذًا في الهواء الطلق
معلومات اساسية:
تم تصميم لوحة التصحيح FC لإيواء مجموعة متنوعة من تكوينات المحولات وأسلاك التوصيل المصنوعة من الألياف ، والتي يتم إصلاحها عن طريق إبزيم دوار ، يسهل فتحها وإدارتها.
أسلاك التوصيل المصنوعة من FC هي معدات مثالية لدعم توزيع الألياف في مركز البيانات عالي الكثافة.لديها تركيب بسيط وسريع ، تصميم مضغوط ، دقة عالية ، توصيل وتشغيل ، إلخ.
يمكننا أيضًا توفير تكوينات مخصصة مع أنواع موصلات مختلطة لجميع احتياجات لوحة التصحيح الخاصة بك.
فائدة وميزة تثبيت لوحة التصحيح:
تطبيق لوحة التصحيح على الحائط:
شبكات الاتصالات
FTTH
شبكات LAN ، WAN ، CATV
إنهاء الجهاز النشط
موجة عريضة
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310،1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40،1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10،141 × 115 × 18،تحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) عالية الاستقرار البيئي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
