تفاصيل المنتج:
|
| اسم الطراز: | حامل لوحة تصحيح الألياف الضوئية 1U | الهيكل: | الصلب المدرفلة على البارد |
|---|---|---|---|
| رقم المحول/المنفذ: | 24 | نوع المحول: | SC Duplex (الأزرق) |
| الطول: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6، 12، 24، 48، 72،96، 144 |
| نطاق تعديل التركيب: | 50ملم | مادة الصفيحة: | 1.5 ملم SPCC (طلاء أسود) |
| طلاء المواد: | طلاء مسحوق | أبعاد 1U (الارتفاع × العرض × العمق): | 483×44×230 ملم |
| قدرة لصق: | 24 ألياف | حالة الامتثال لـ RoHS: | متوافق |
| إبراز: | لوحة التصحيح المركبة على الرف 1U,لوحة التصحيح لمحول SC UPC 1U,لوحة التصحيح المثبتة على حامل 24 منفذًا |
||

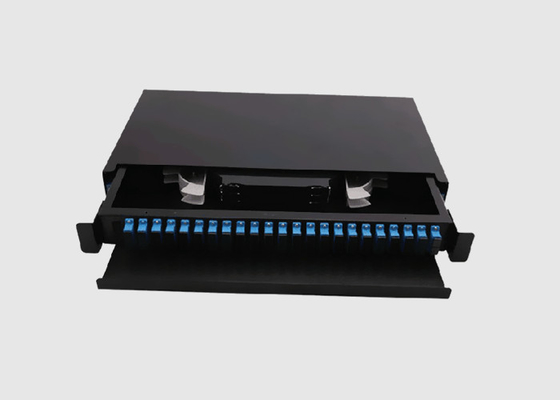

لوحة توصيل الألياف الضوئية ذات محول SC UPC ذات 24 منفذًا، مثبتة على الحامل 1U لمركز البيانات
معلومات أساسية:
تصمم Geehe وتصنع لوحات توصيل فريدة ومتينة. تستخدم لوحات التوصيل الخاصة بنا تقنيات مختلفة لسهولة الوصول والتنظيم: وتشمل هذه المحاور، والانزلاق على القضبان والانزلاق السهل. العديد من اللوحات لدينا معيارية أيضًا، لمساعدة المستخدم بشكل أكبر.
اللوحات 1U كمعيار، مع أوضاع ربط عضو القوة المتكاملة والموردة مع مجموعة إدارة الألياف (FOM) بما في ذلك حامل الوصلات والمشابك وغدد الكابلات.
![]()
لوحات توصيل الألياف 24 منفذًاالميزة والمنفعة:
1) لوحة توصيل منزلقة لسهولة إعادة العمل والصيانة
2) اللوحة الأمامية مجهزة بمحولات SC و LC و FC
3) نقطة توصيل لتثبيت علبة الألياف
4) هيكل إنشائي من الفولاذ المدلفن على البارد
5) صينية وصلات ثابتة
![]()
لوحات توصيل الألياف 24 منفذًاالتطبيق:
1) شبكات الاتصالات
2) FTTH
3) شبكات LAN و WAN و CATV
4) إنهاء الجهاز النشط
5) الدوائر التلفزيونية المغلقة
6) IPTV
![]()
مواصفات ومعلمات التكنولوجيا :
| المعلمة | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| طول الموجة التشغيلية(نانومتر) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| نطاق طول الموجة للمنفذ(نانومتر) | 1310 ±40,1490 ±10 و 1550 ±40 | ||||||||||
| فقدان الإدخال @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| طاقة الإدخال (مللي واط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40~+85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40~+85℃ | ||||||||||
| نوع الألياف | Corning G657A1، 900μm، 2 مم، أنبوب فضفاض 3 مم | ||||||||||
| الأبعاد (الطول×العرض×الارتفاع) (مم) | 100×80×10,141×115×18,عند الطلب | ||||||||||
* المواصفات المذكورة أعلاه باستثناء الموصل
مواصفات الحامل 19 بوصة:
| حامل 19 بوصة | LGX | ||||||||||
| التكوين | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| أبعاد التركيب(مم) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
معلومات الطلب:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: ممتاز A: الدرجة A X: اتبع متطلبات العميل |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 م x: اتبع متطلبات العميل |
25:250μM Fiber 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00:no connect |
D:D 1U: J1 2U: J2 |
|||
| الدرجة | رقم المنفذ | طول الموجة التشغيلية | نسبة الاقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة Wuhan Geehe:
1) استقرار بيئي عالي
فقدان إدخال منخفض، وفقدان اعتماد على الاستقطاب منخفض، وانعكاس خلفي منخفض، وتوحيد جيد
2) هيكل مضغوط
حجم صغير، يمكن تركيبه مباشرة في مجموعة متنوعة من صناديق النقل ويشغل مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج يصل إلى أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز، قوة جيدة، ومتانة، وعمر افتراضي طويل
![]()
