تفاصيل المنتج:
|
| اسم النموذج: | الألياف التصحيح ولوحة لصق | هيكل: | الصلب المدرفلة على البارد |
|---|---|---|---|
| رقم المحول / المنفذ: | 24 | نوع المحول: | SC دوبلكس (أزرق) |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| نطاق تعديل التركيب: | 50 ملم | مادة الصفيحة: | 1.5 مم SPCC (طلاء أسود) |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 483 (ارتفاع) × 44 (ارتفاع) × 380 مم (عرض) |
| قدرة لصق: | 24 ألياف | حالة توافق RoHS: | متوافق |
| إبراز: | انزلق 1U من الألياف اللصقة,3 رقعات ليفية للمحول ولوحة لصق,انزلق للخارج 1U من الألياف التصحيح |
||

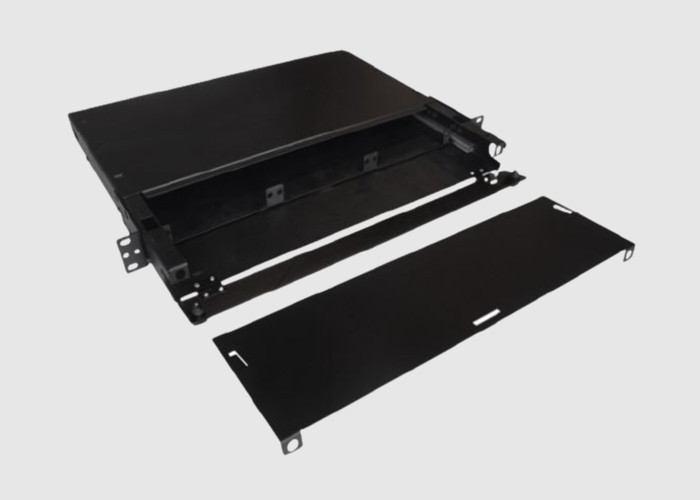

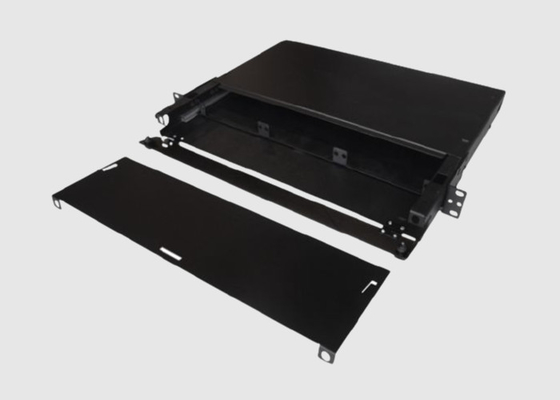

سعة لوحة المحول 1U 3 من رقعة الألياف ولوحة لصق
معلومات اساسية:
لوحة التصحيح الليفية المثبتة على الرف هذه عبارة عن وحدة رف واحد (1RU) ، و 3 لوحات إنهاء ، ووحدة توزيع ألياف مثبتة على حامل مقاس 19 بوصة و 23 بوصة مصممة لدعم الترقيع والربط في وحدة واحدة ، حتى 36 أليافًا.يحتوي مبيت الألياف على لوحة رئيسية منزلقة للخارج مع سدادة صينية مدمجة لمنع التمدد الزائد للكابلات الليفية.منزلقات الدرج مصنوعة من النايلون مما يسهل عملية انزلاق الدرج للداخل والخارج.تحتوي العلبة المصنوعة من الألياف أيضًا على جزء علوي من قطعتين وباب مزلاج منتفخ للسماح بالوصول السهل إلى لوحات المهايئ.تعتبر FB23-5845RT3 واحدة من مجموعة الوحدات التي تدعم نهايات الألياف في تطبيقات تركيب الحامل.
تشتمل لوحة التصحيح بالألياف الضوئية المثبتة على الرف على الألياف الضوئية OS2 Singlemode Pigtails (3 أمتار) ولوحات محول LGX ST وثلاثة 24 صواني لصق من الألياف.كما أنه يشتمل على نظام سحب سلس من نوع الدرج المنزلق لسهولة التركيب والصيانة.
الواح التصحيح الفايبر 24 منفذالفائدة والميزة:
الواح التصحيح الفايبر 24 منفذتطبيق:
1) شبكات الاتصالات
2) FTTH
3) شبكات LAN ، WAN ، CATV
4) إنهاء الجهاز النشط
5) CCTV
6) IPTV
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| إعدادات | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة والتغليف(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت(مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س:اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
