تفاصيل المنتج:
|
| اسم النموذج: | لوحات تصحيح الألياف الضوئية 24 منفذ | هيكل: | الصلب المدرفلة على البارد |
|---|---|---|---|
| رقم المحول / المنفذ: | 24 | نوع المحول: | SC دوبلكس (أزرق) |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| نطاق تعديل التركيب: | 50 ملم | مادة الصفيحة: | 1.5 مم SPCC (طلاء أسود) |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 483 × 44 × 230 مم |
| قدرة لصق: | 24 ألياف | حالة توافق RoHS: | متوافق |
| إبراز: | لوحة تصحيح الألياف البصرية 24 منفذًا,لوحة تصحيح الألياف المثبتة على الرف مقاس 19 بوصة,محولات SM على الوجهين |
||

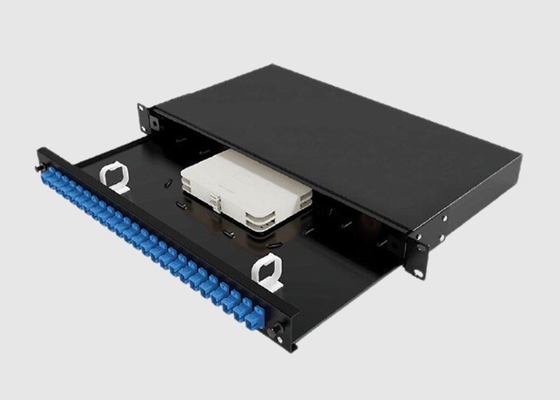

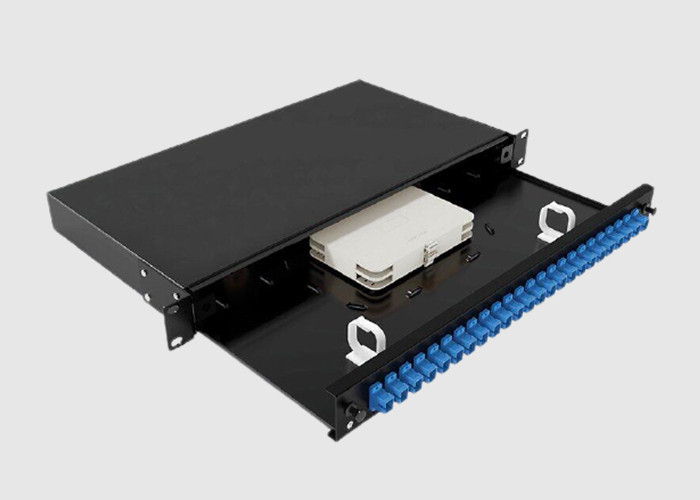

لوحات تصحيح الألياف الضوئية المثبتة على الرف مقاس 19 بوصة ، محولات SM المزدوجة 24 منفذًا
معلومات اساسية:
تتوفر لوحات التصحيح الليفية المثبتة على حامل مقاس 19 بوصة مع أنماط محول ST أو SC أو LC أو FC في أي من الإصدارات متعددة الأوضاع أو أحادية الوضع.
مصمم لحماية وترميم كبلات الألياف الواردة لإعادة التوجيه إلى مناطق أخرى والاتصال بمعدات الشبكة داخل خزانة الاتصالات.
تعني ميزة الدرج المنزلق أنه لا يلزم إزالة اللوحة من الحامل أثناء التكوين ، حيث يمكن تثبيت الدرج بزاوية 45 درجة ، مما يوفر منصة ثابتة ، لسهولة التثبيت.
الألواح هي 1U بشكل قياسي ، مع مواضع ربط عضو قوي مدمجة ومزودة بمجموعة إدارة الألياف (FOM) بما في ذلك حامل لصق ومشابك وغدد كبلية.
الواح التصحيح الفايبر 24 منفذالفائدة والميزة:
1) لوحة التصحيح المنزلقة لسهولة إعادة العمل والصيانة
2) اللوحة الأمامية مجهزة بمحولات SC ، LC ، FC
3) نقطة اتصال لإصلاح شريط الألياف
4) الهيكل الإنشائي الصلب المدرفل على البارد
5) علبة لصق ثابتة
الواح التصحيح الفايبر 24 منفذتطبيق:
1) شبكات الاتصالات
2) FTTH
3) شبكات LAN ، WAN ، CATV
4) إنهاء الجهاز النشط
5) CCTV
6) IPTV
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| إعدادات | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة والتغليف(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت(مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س:اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
