تفاصيل المنتج:
|
| اسم النموذج: | 19 بوصة 1U لوحة التصحيح جبل الرف | هيكل: | الصلب المدرفلة على البارد |
|---|---|---|---|
| رقم المحول / المنفذ: | 24 | نوع المحول: | SC دوبلكس (أزرق) |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| نطاق تعديل التركيب: | 50 ملم | مادة الصفيحة: | 1.5 مم SPCC (طلاء أسود) |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 483 (ارتفاع) × 44 (ارتفاع) × 380 مم (عرض) |
| قدرة لصق: | 24 ألياف | حالة توافق RoHS: | متوافق |
| إبراز: | لوحة التصحيح Simplex Rack Mount,لوحة التصحيح المثبتة على حامل محول SC,لوحة التصحيح MM 1U |
||

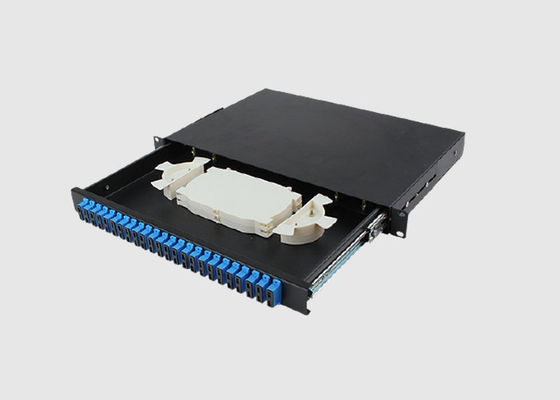

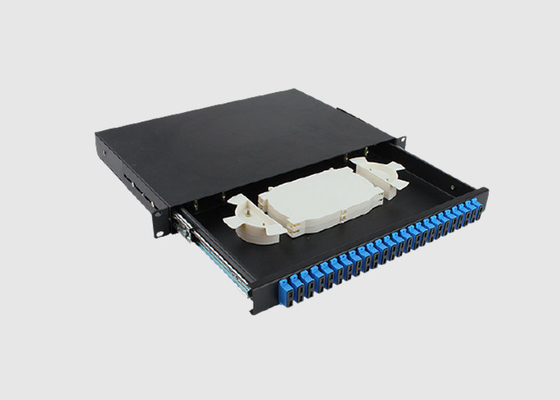

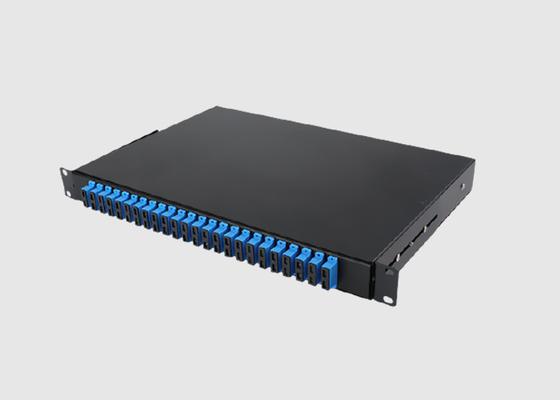

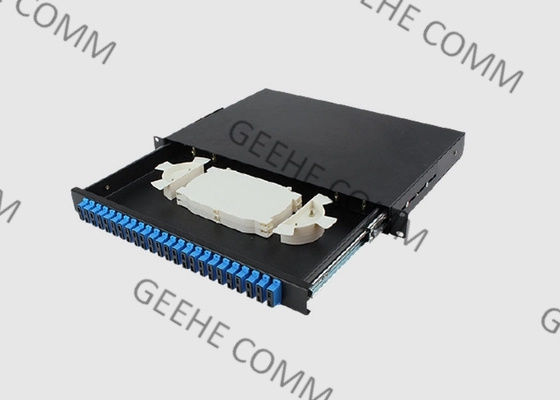

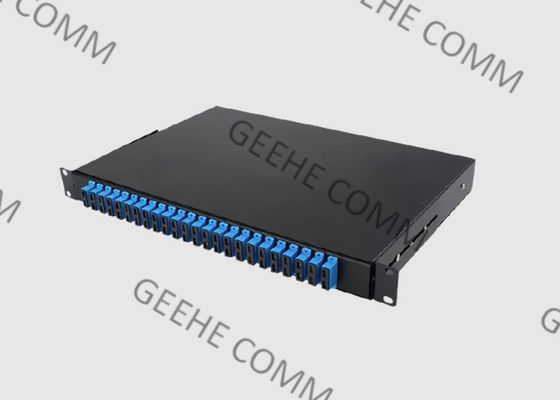

19 بوصة 1U Rack Mount Patch Panel 24 Port MM Simplex SC / PC محول
معلومات اساسية:
وحدة توزيع الألياف المثبتة على الحائط مصممة لدعم الترقيع والربط في وحدة واحدة.العلبة لها موضعان من لوحة المهايئ ، مما يسمح بمجموعة متنوعة من أنواع موصلات طرف الألياف.تفصل مقصورتان نهايات الشبكة عن نهايات التوزيع ، وتحتوي الوحدة على باب خارجي واحد مزود بقفل مفتاح اختياري.
تستوعب ما يصل إلى 24 منفذًا من الألياف الضوئية ، سهلة التركيب والصيانة ، لا تحتاج حوامل لوحة التصحيح هذه إلى التفكير عندما يتعلق الأمر باتخاذ قرار بشأن لوحات التصحيح.
الواح التصحيح الفايبر 24 منفذالفائدة والميزة:
الواح التصحيح الفايبر 24 منفذتطبيق:
1) شبكات الاتصالات
2) FTTH
3) شبكات LAN ، WAN ، CATV
4) إنهاء الجهاز النشط
5) CCTV
6) IPTV
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| إعدادات | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة والتغليف(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت(مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س:اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
