تفاصيل المنتج:
|
| اسم النموذج: | لوحة التصحيح الليفي OS2 | هيكل: | الصلب المدرفلة على البارد |
|---|---|---|---|
| رقم المحول / المنفذ: | 24 | نوع المحول: | SC دوبلكس (أزرق) |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| نطاق تعديل التركيب: | 50 ملم | مادة الصفيحة: | 1.5 مم SPCC (طلاء أسود) |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 483 (ارتفاع) × 44 (ارتفاع) × 230 ملم (عرض) |
| قدرة لصق: | 24 ألياف | حالة توافق RoHS: | متوافق |
| إبراز: | لوحة التصحيح الليفي OS2,لوحة التصحيح الليفي لمحولات SC UPC,لوحة التصحيح القياسية سهلة الانزلاق 1U |
||

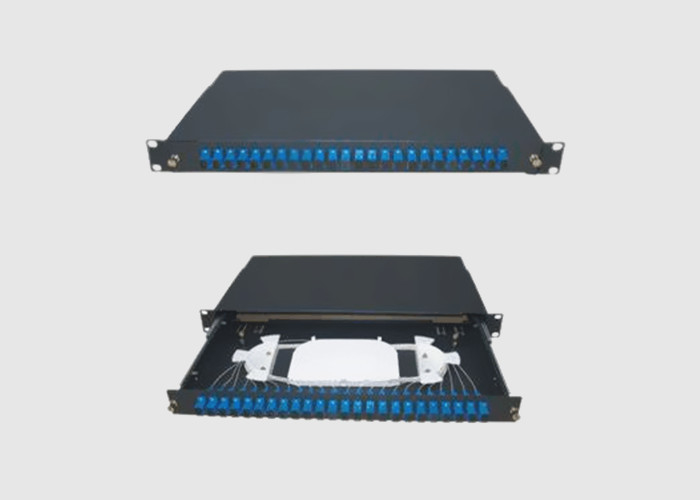

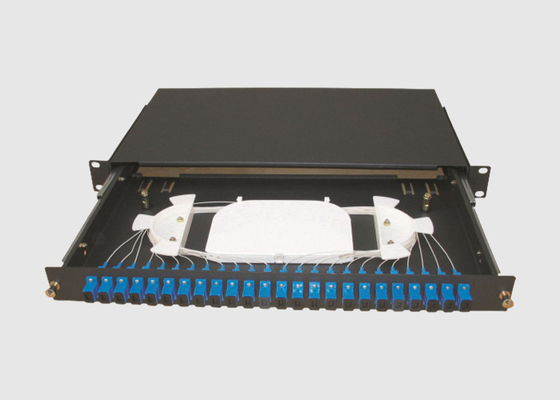

لوحة التصحيح الليفي OS2 القياسية سهلة الانزلاق 1U مع محولات SC UPC
معلومات اساسية:
لوحات التصحيح بالألياف الضوئية عبارة عن حاويات تعمل كمحور توزيع لكابل الألياف.يدخل كبل ليفي ضخم (متعدد الخيوط) إلى لوحة التصحيح ثم يتم فصل كل خيط ليفي إلى خيوط فردية أو أزواج من الخيوط.سيتم بعد ذلك توصيل هذه الخيوط الفردية بالأجهزة الإلكترونية المصممة للتواصل عبر كبل الألياف الضوئية.
يمكن توفير تكوينات اللوحة الأكبر مثل Slide and Tilt.يتيح ذلك التعامل بسهولة أكبر مع تكوينات اللوحة الكثيفة عند استخدام محولات SC أو LC.
يمكن استيعاب ما يصل إلى 48 مركزًا بشكل مريح في لوحة واحدة من وحدة واحدة.
الواح التصحيح الفايبر 24 منفذالفائدة والميزة:
1) يأتي مع هيكل انزلاقي للباب الأمامي.
2) تقبل لوحات التصحيح Leviton كابلات الألياف التقليدية والمنفخة.
3) مزودة بنظام إدارة الألياف.
4) متاح بدون تحميل أو تحميل مسبق بالكمية المطلوبة من المحولات.
5) متوفر في الوضع الفردي والوضع المتعدد.
6) تشمل أنواع المحولات المحملة مسبقًا المتاحة ؛ST و SC و FC و LC و MTRJ.
7) عمق لا يقل عن 220 مم.
8) تتضمن اللوحة الأمامية شريط تعريف المنفذ.
9) لوحة تصحيح بصرية مثبتة على الرف مقاس 19 بوصة.
10) مصنوع من الفولاذ الطري بطلاء باللون الأسود أو الرمادي.
الواح التصحيح الفايبر 24 منفذتطبيق:
1) شبكات الاتصالات
2) FTTH
3) شبكات LAN ، WAN ، CATV
4) إنهاء الجهاز النشط
5) CCTV
6) IPTV
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| إعدادات | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة والتغليف(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت(مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س:اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
