تفاصيل المنتج:
|
| اسم النموذج: | 4U HD Rack Mount Fiber Patch Panel | هيكل: | الصلب المدرفلة على البارد |
|---|---|---|---|
| رقم المحول / المنفذ: | 24 | نوع المحول: | SC دوبلكس (أزرق) |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| نطاق تعديل التركيب: | 50 ملم | مادة الصفيحة: | 1.5 مم SPCC (طلاء أسود) |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 483 (ارتفاع) × 44 (ارتفاع) × 380 مم (عرض) |
| قدرة لصق: | 24 ألياف | حالة توافق RoHS: | متوافق |
| إبراز: | لوحة التصحيح الليفي المثبتة على الرف 4U,لوحة التصحيح الليفي مع كاسيت MTP,لوحة التصحيح البصرية مع كاسيت MPO |
||

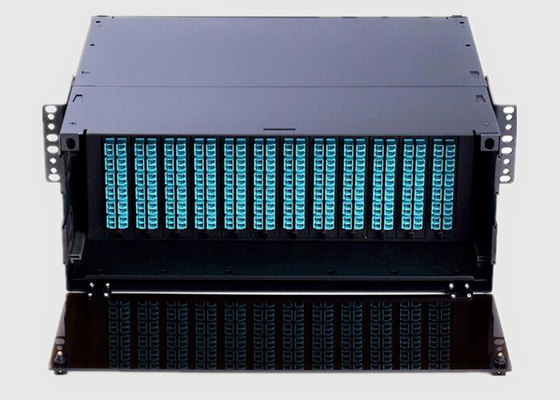

4U HD Rack Mount Fiber Patch Panel ، مع لوحة محول أو MPO / MTP كاسيت
معلومات اساسية:
HD 4U (Rack Unit) ، تشمل الخيارات الإضافية إصدارات 1U و 2U و 3U.هذه لوحة التصحيح الكاملة المتوافقة مع LGX والتي تستوعب لوحات محول LGX أو أشرطة LGX MTP / MPO.تحتوي هذه الوحدات على درج قابل للسحب وتوفر وصولاً كاملاً من الأمام والخلف.تحتوي هذه الوحدات أيضًا على لوحة وصول كاملة من Lexan مدخنة واضحة ومفصلة ، ولوحة وصول مفصلية في الجزء الخلفي من الوحدة.
تم تصميم لوحة الألياف البصرية عالية الكثافة مقاس 4U 19 بوصة 288 لمركز بيانات 10G / 40G / 100G ، والتي يمكنها استيعاب ما يصل إلى 12 لوحة مهايئ أو 12 أشرطة LGX MPO / MTP أو MPO-LC أو MTP-LC تتوفر كابلات fanout الموصل.
الواح التصحيح الفايبر 24 منفذالفائدة والميزة:
1. متوافق مع LGX
2. رف قابل للتركيب
3.19 "حجم قياسي وخفيف الوزن وهيكل قوي
4. وحدات قابلة للتغيير في الداخل
5. مناسبة لكل من الكابلات الشريطية والمستديرة
6. تحسين التصميم لضمان أن نصف قطر انحناء كابل الألياف الضوئية لا يقل عن 40 مم
7. مسحوق يكسو
8. الغلاف الأمامي ليكسان المدخن
9. صينية تنزلق للخارج لسهولة الوصول إليها
10. الأبواب المفصلية الأمامية والخلفية
12. يتضمن تركيب الأجهزة وملحقات إدارة الكابلات
الواح التصحيح الفايبر 24 منفذتطبيق:
1) شبكات الاتصالات
2) FTTH
3) شبكات LAN ، WAN ، CATV
4) إنهاء الجهاز النشط
5) CCTV
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| إعدادات | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة والتغليف(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت(مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س:اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:جي 2 |
|||
| درجة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، وعمر طويل
