تفاصيل المنتج:
|
| اسم الطراز: | 12 النوى الألياف البصرية plc الخائن | الهيكل: | 19 بوصة مثبتة على الرف |
|---|---|---|---|
| مادة الرف: | صفائح فولاذية مطلية بالزنك على البارد | لون الرف: | أسود أو أبيض أو رمادي أو OEM |
| الطول: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| موصل: | SC LC FC ST | السماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| الأعلى. النوى الألياف: | 24 | 2U أبعاد (HXWXD): | 48.2 × 27.8 × 88mm |
| إبراز: | 12 نواة الألياف البصرية PLC الفاصل,0.9mm Rack Mount PLC Splitter,19 '' Rack Mounted Optical Splitter |
||

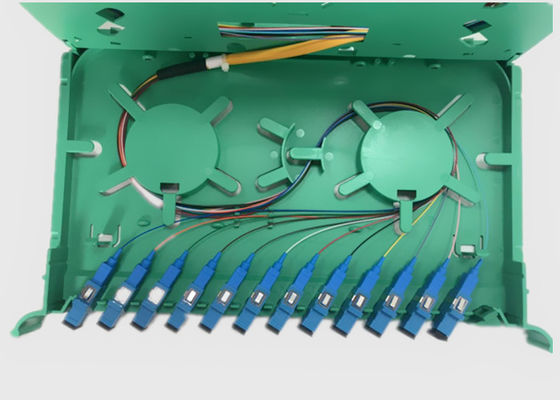

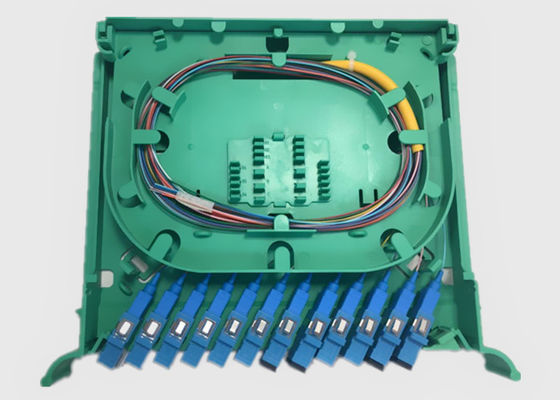

موجه مروحة SC UPC أحادي الوضع 12 نواة مقسم PLC للألياف الضوئية 0.9 مم حامل على الرف
نقاط بيع مقسم الألياف:
1) مصنوع من الفولاذ المدلفن على البارد، رش المسحوق الكهروستاتيكي
2) سهل الفتح والإغلاق باستخدام الزر
3) الإنهاء الميداني مع إمكانية وصول عالية أدراج منزلقة ومائلة
4) مع PVC باب شفاف في الأمام والخلف، سهل المراقبة
5) يمكن تعديل العمق عند تثبيت لوحة التصحيح في الخزانة
6) التركيب بأدراج قابلة للإزالة بدون أدوات ومساكن خفيفة الوزن
7) تحديد المنفذ مع واضح مرئي وضع العلامات

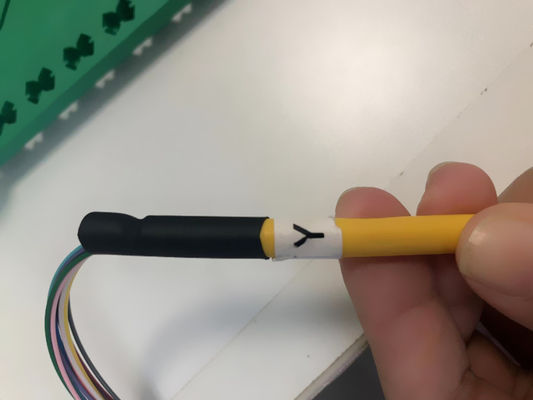

8) موجه مروحة 12 ألياف لسهولة التركيب
مقسم PLC للألياف الضوئية هو نوع من أجهزة إدارة الطاقة الضوئية التي يتم تصنيعها باستخدام تقنية الدليل الموجي الضوئي المصنوع من السيليكا. يتميز مقسم PLC للألياف الضوئية بصغر الحجم والموثوقية العالية ونطاق التشغيل الواسع للطول الموجي وتوحيد القنوات الجيد، ويستخدم مقسم PLC للألياف الضوئية على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة الضوئية.
توفر Geehe السلسلة الكاملة من منتجات المقسم 1xN و 2xN المصممة خصيصًا لتطبيقات معينة. تلبي جميع المنتجات متطلبات GR-1209-CORE و GR-1221-CORE.
الموصلات المتاحة: SC، LC، FC، MPO / MTP، E2000، MU إلخ.
المزايا والميزات:
تطبيق التثبيت على الحائط:
المواصفات والمعلمات التقنية :
| المعلمة | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| طول الموجة التشغيل(نانومتر) | SDWC: 1310 & 1550；STWC: 1310,1490 & 1550 | ||||||||||
| نطاق طول موجة المنفذ(نانومتر) | 1310 & plusmn؛ 40,1490 & plusmn؛ 10 و 1550 & plusmn؛ 40 | ||||||||||
| فقدان الإدخال @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | &le؛ 0.3 | ||||||||||
| طاقة الإدخال (مللي واط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ +85℃ | ||||||||||
| نوع الألياف | Corning G657A1، 900 & mu؛ m، 2mm، 3mm أنبوب فضفاض | ||||||||||
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 100 & times؛ 80 & times؛ 10,141 & times؛ 115 & times؛ 18, عند الطلب | ||||||||||
* المواصفات المذكورة أعلاه باستثناء الموصل
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| التكوين | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 & times؛ 278 & times؛ 44 | 482.6 & times؛ 278 & times؛ 88 | 129 & times؛ 125 & times؛ 29 | 129 & times؛ 125 & times؛ 58 | |||||||
| أبعاد التثبيت(مم) | 462.7 & times؛ 11.0 (4- & Phi؛ 6) | 462.7 & times؛ 27.5 (6- & Phi؛ 6) | 118(2- & Phi؛ 6) | 118 & times؛ 29.2(2- & Phi؛ 7) | |||||||
معلومات الطلب:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Grade A X: Follow Customer's Requirements |
13: 1x3 14: 1X4 … 232: 2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1: 1 م x: Follow Customer's Requirements |
25: 250 & mu؛ M Fiber 09: 900 & mu؛ M Loose Fiber |
SC: SC / UPC SA: SC / APC 00: no connect |
D:D 1U: J1 2U: J2 |
|||
| الصف | رقم المنفذ | طول الموجة التشغيل | نسبة الاقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيهي:
1) استقرار بيئي عالي
فقدان إدخال منخفض، وفقدان استقطاب منخفض، وانعكاس خلفي منخفض، وتوحيد جيد
2) هيكل مدمج
صغير الحجم، يمكن تثبيته مباشرة في مجموعة متنوعة من صناديق النقل ويشغل مساحة صغيرة فقط
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج يصل إلى أيدي العملاء يخضع لمعايير اختبار صارمة
5) قضيب سلك عالي الجودة
سلك PVC ممتاز، قوة جيدة، ومتانة، وعمر افتراضي طويل
6) عينات مجانية
مرحبًا بك في الاتصال بنا للحصول على عينات مجانية.
