تفاصيل المنتج:
|
| اسم النموذج: | لوحة التصحيح الألياف البصرية الصناعية | بناء: | الفولاذ المدلفن على البارد |
|---|---|---|---|
| مدخل الكيبل: | 2x25mm ثقوب الغدة ، 2x20mm ثقوب الغدة | لون الرف: | أسود ، أبيض ، رمادي ، أو OEM |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| تصاعد نطاق التعديل: | 50 مم | الألياف الأساسية: | 12-24 ألياف ، ضفيرة ألياف MPO إلى Lc |
| وزن: | 2.9 كلغ | أبعاد 1U (Hxwxd): | 48.2 × 27.8 × 44 مم |
| إبراز: | لوحة تصحيح OM3 MPO إلى LC,لوحة تصحيح 24 منفذ MPO إلى LC,لوحة تصحيح 4U MPO إلى LC |
||

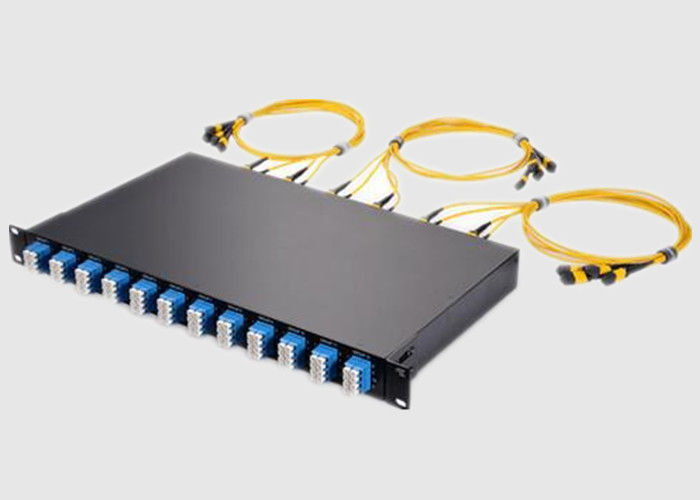

OM3MPO إلى LC 24 Fiber Pigtails Telecom Industrial Fiber Optic Patch Panel
معلومات اساسية:

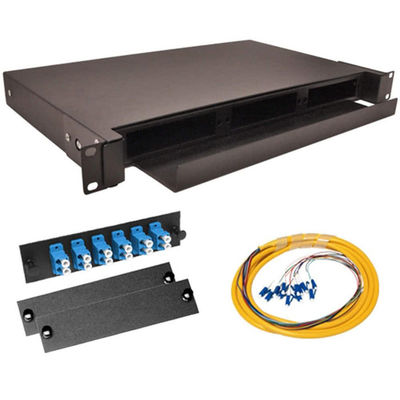

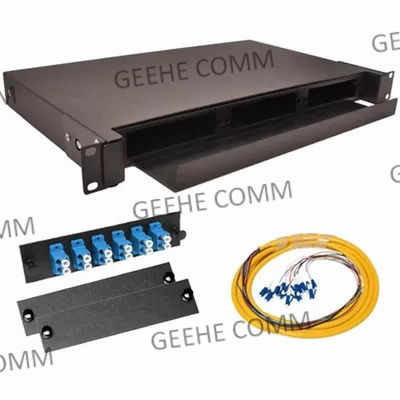

أطقم لوحة التصحيح المحملة 1U مع أسلاك التوصيل المصنوعة من 6 منافذ إلى 36 منفذًا في جميع أنواع الموصلات LC و LC APC و SC و SC APC و FC و FC APC و ST وما يصل إلى 72 منفذًا مع LC أو LC APC.2U Patch Panel Kits مع أسلاك التوصيل المصنوعة من 6 منافذ إلى 72 منفذًا في جميع أنواع الموصلات LC و LC APC و SC و SC APC و FC و FC APC و ST وما يصل إلى 144 منفذًا مع LC أو LC APC.

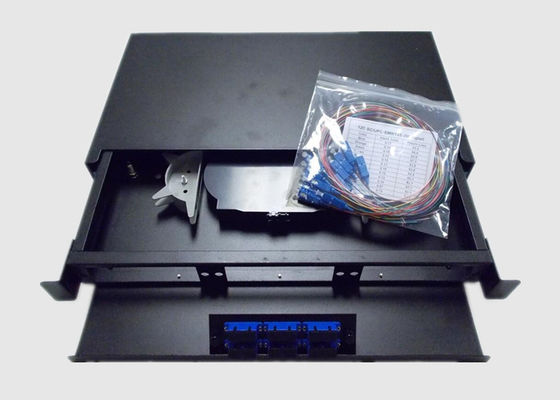

تشتمل جميع المجموعات على 1RU Fiber Patch Panel (أو 2RU Fiber Patch Panel) محملة بألواح محول للموصلات من اختيارك وصواني لصق لتناسب احتياجات عدد الألياف الخاصة بك ، بالإضافة إلى أسلاك التوصيل المصنوعة من الألياف البصرية.يتم تحميل جميع الفتحات غير المستخدمة في لوحة التصحيح بفراغات لحماية الجزء الداخلي من اللوحة.
يمكننا تلبية متطلباتك للحصول على أقصى قدر من المرونة والإنهاءات عالية الكثافة مع خزائن الألياف Black Box Rackmount.
فائدة وميزة التثبيت على الحائط بلوحة التصحيح:
تطبيق لوحة التصحيح على الحائط:
شبكات الاتصالات
FTTH ،شبكات LAN ، WAN ، CATV
إنهاء الجهاز النشط
EDFA / نظام WDM
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:J2 |
|||
| رتبة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) التسليم السريع
مع العمال المهرة والمستقرين ، يكون معدل دوران الطلبات سريعًا من المنافسين
5) تدقيق المصنع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين ، مع 15 عامًا من الخبرة في فحص المصنع ونكون على دراية بعملية الفحص الكاملة بواسطة SGS.
