تفاصيل المنتج:
|
| اسم النموذج: | الألياف البصرية الرف جبل مع محول | بناء: | 1.2 مم قسط ألواح الصلب المدرفلة على البارد |
|---|---|---|---|
| مواد: | صفائح الفولاذ الباردة المطلية بالزنك | لون الرف: | أسود ، أبيض ، رمادي |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| سعة الموصل: | 12 محول SC ، 12 لوحة LC / UPC Fiber Patch | طريقة التثبيت: | رف جبل |
| الأبعاد (L × W × H) مم: | 1 × 32: 141 × 115 × 18 | خاصية: | ضد الغبار للماء |
| إبراز: | لوحة تصحيح الألياف الضوئية LC / UPC,لوحة تصحيح الألياف الضوئية SC / UPC,لوحة تصحيح الألياف LC / UPC 12 منفذ |
||

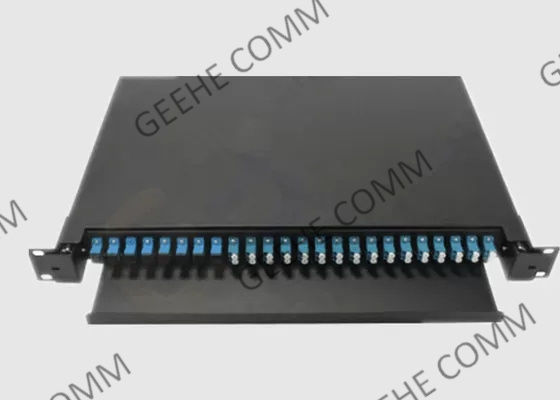

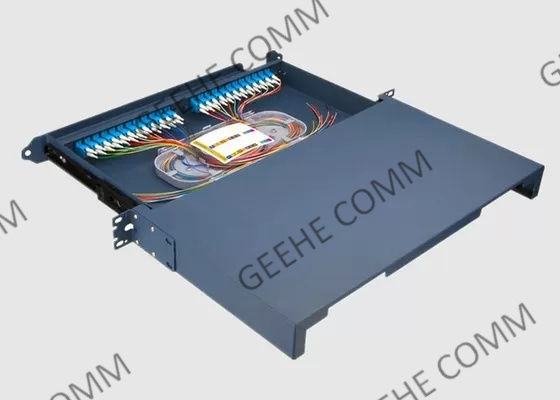

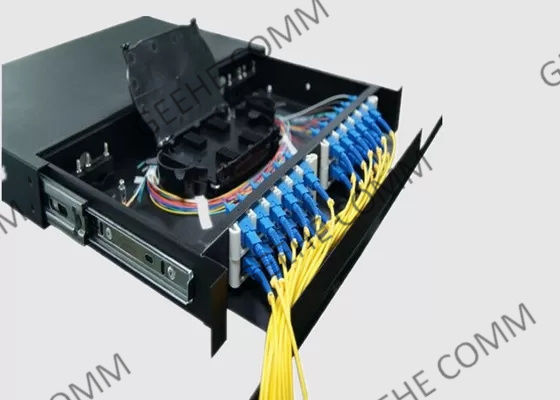

محولات SC / UPC LC / UPC و 12 لوحة تصحيح أسلاك التوصيل المصنوعة من الألياف لكابلات الألياف البصرية
معلومات اساسية:

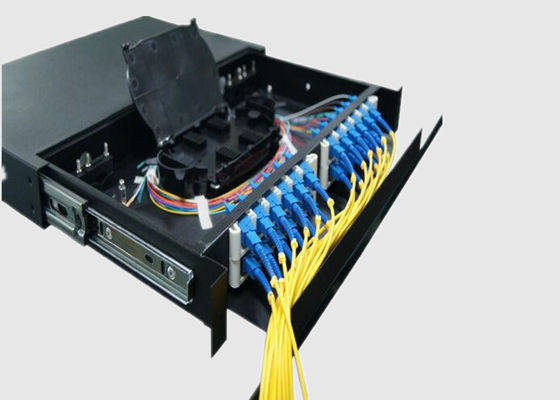

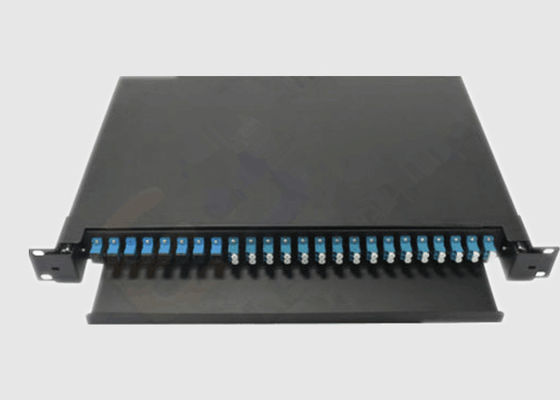

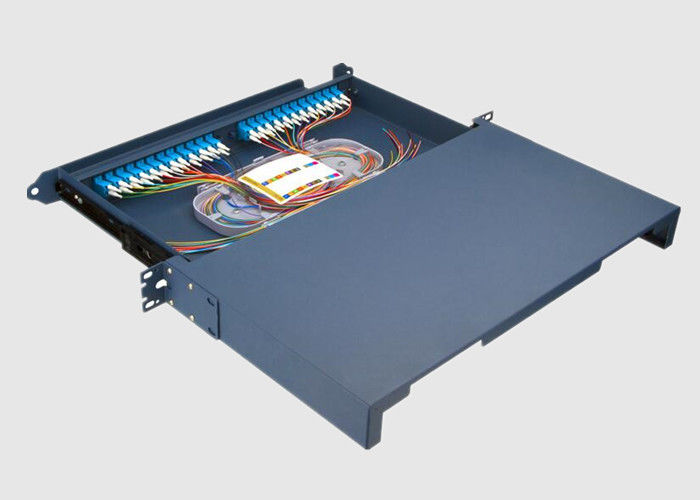

تتميز اللوحات المثبتة على حامل منزلق بـ 12 منفذًا وتأتي محملة مسبقًا بـ 12 محول SC Duplex متعدد الأوضاع.إذا كان لديك عدد قليل من التصحيحات لتقوم بها على الفور ، فاستخدم مجموعة إدارة الألياف المضمنة ، والتي تحتوي على بعض السلع الأساسية مثل غدة كبل PG 13.5 ، وجسر لصق واحد ، و 8 مقاطع أرنب ، و 24 خيطًا من الألياف ، وعلامة تحذير واحدة.
أطقم لوحة التصحيح المحملة 1U مع أسلاك التوصيل المصنوعة من 6 منافذ إلى 36 منفذًا في جميع أنواع الموصلات LC و LC APC و SC و SC APC و FC و FC APC و ST وما يصل إلى 72 منفذًا مع LC أو LC APC.2U Patch Panel Kits مع أسلاك التوصيل المصنوعة من 6 منافذ إلى 72 منفذًا في جميع أنواع الموصلات LC و LC APC و SC و SC APC و FC و FC APC و ST وما يصل إلى 144 منفذًا مع LC أو LC APC.متوفر في الوضع الفردي 9/125 ميكرومتر ، والوضع المتعدد 62.5 / 12 ميكرومتر ، والوضع المتعدد 50/125 ميكرومتر OM3.
فوائد وميزات لوحة التصحيح:
تطبيق لوحة التصحيح:
تطبيقات FTTX ومراكز البيانات ومشاريع LAN و WAN.
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:J2 |
|||
| رتبة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
أداء لوحة الألياف التصحيح مصنع Geehe:
