تفاصيل المنتج:
|
| اسم النموذج: | لوحات ومحولات الألياف البصرية التصحيح | رف جبل: | 19 بوصة مثبتة على حامل |
|---|---|---|---|
| مادة الرف: | صفائح الفولاذ الباردة المطلية بالزنك | لون الرف: | أسود ، أبيض ، رمادي ، أو OEM |
| الارتفاع بالوحدات: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| أمام: | 48 - LC / LC مزدوج الوضع المتعدد | سماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| Max. ماكس. Fiber Cores النوى الألياف: | 24 | أبعاد 2U (Hxwxd): | 48.2 × 27.8 × 88 مم |
| إبراز: | 1.0mm 48 Port Fiber Optic Panel,2U 48 Port Fiber Optic Panel,1.0mm لوحة تصحيح الألياف متعددة الأوضاع |
||

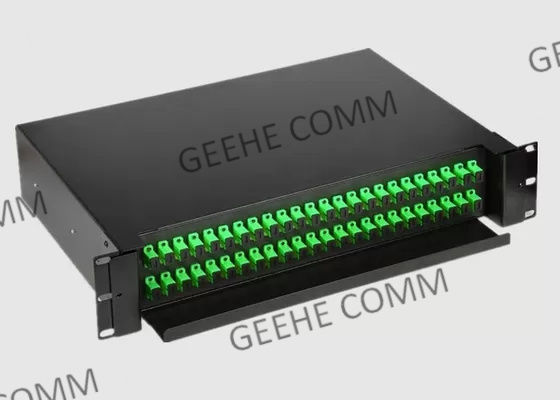

48 منفذًا متعدد الأوضاع منزلقًا على حامل من ألواح الألياف البصرية ومحولاتها
نظرة عامة على لوحة التصحيح 2U:
تأتي لوحة التصحيح المكونة من 48 منفذًا محملة بـ 48 قارنات مزدوجة LC 62.5 ميكرون من أنثى إلى أنثى.يوفر حلاً سريعًا وسهلاً لترقيع كبلات الألياف المنتهية.يبلغ ارتفاعه وحدتين ويهدف إلى تركيبه على رف أو خزانة مقاس 19 بوصة.
توفر لوحة التصحيح المثبتة على الأرفف مقاس 19 بوصة حلاً ميسور التكلفة ومدمجًا لتطبيقات الألياف المثبتة على الأرفف ، والتي تحتوي على 48 منفذًا لتصحيح كبلات الألياف متعددة الأوضاع LC المزدوجة أثناء استخدام وحدتين فقط من مساحة الرف.إنه مثالي للتطبيقات عالية الكثافة.
2U لوحة التصحيح فائدة وميزة التثبيت على الحائط:
2U لوحة التصحيح جدار جبل التطبيق:
تطبيقات FTTX ومراكز البيانات ومشاريع LAN و WAN
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:J2 |
|||
| رتبة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، عمر طويل
