تفاصيل المنتج:
|
| اسم النموذج: | لوحة الألياف البصرية التصحيح لوحة الحائط | بناء: | الفولاذ المدلفن على البارد |
|---|---|---|---|
| مادة الرف: | 50 مم | لون الرف: | أسود ، أبيض ، رمادي ، أو OEM |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| تصاعد نطاق التعديل: | 50 مم | سماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| طلاء المواد: | مسحوق الطلاء | أبعاد 1U (Hxwxd): | 48.2 × 27.8 × 44 مم |
| قدرة لصق: | 24 ألياف | سعة الموصل: | 12pcs SC أو 24pcs LC موصلات |
| إبراز: | 1.2mm 12 لوحة التصحيح الألياف,1.2mm sc لوحة التصحيح المزدوجة,1.2mm لوحة التصحيح الألياف متعددة الأوضاع |
||

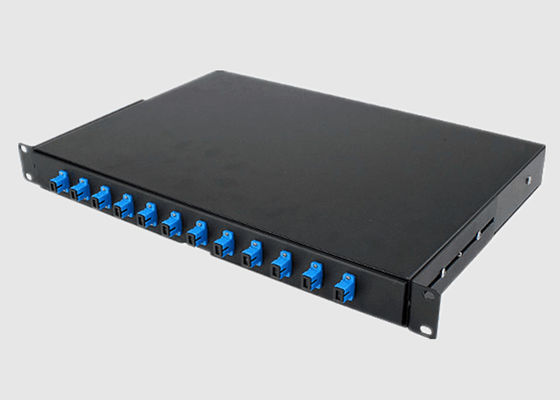

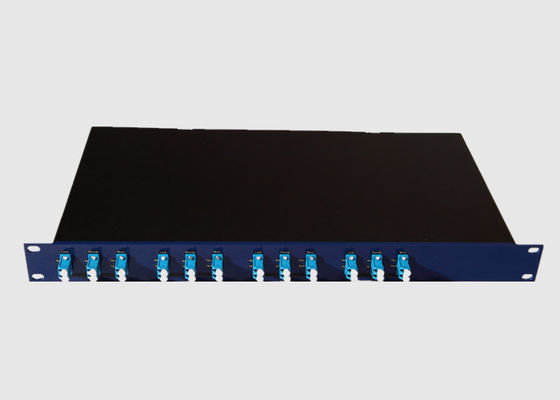

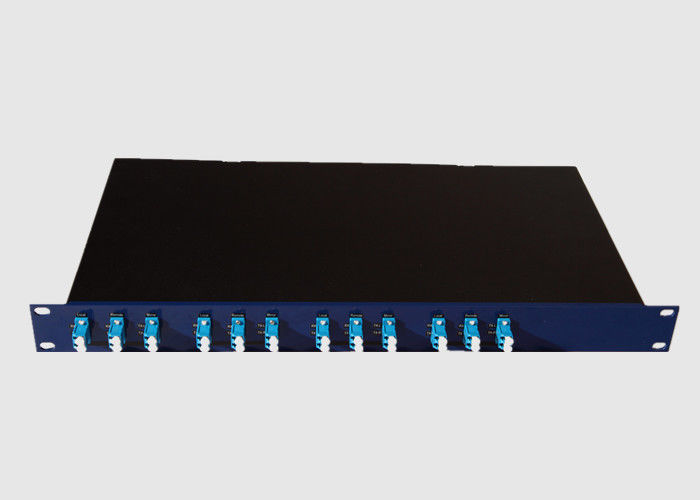

أسود اللون متعدد الأوضاع 1.2 مم SC Duplex 12 منفذًا من الألياف البصرية التصحيح
معلومات اساسية:
تم تصميم Geehe 12 منفذًا من الألياف البصرية باتش بانل SC LC 19 بوصة لتثبيت 12 قطعة من محولات الألياف البصرية لمنافذ SC LC وأسلاك التوصيل المصنوعة ، وهو نوع درج يجعل تركيب الألياف وتخزينها أمرًا سهلاً.مناسبة لكل من كابلات الألياف أحادية الوضع ومتعددة الأوضاع.
الصندوق مثبت على الرف ، وهو مناسب للتركيب والتفكيك ، والنوع الداخلي يتميز بأداء ختم ممتاز ، مما قد يمنع الماء من الدخول بشكل فعال.منافذ ألياف مخصصة حسب متطلباتك الخاصة.
فائدة وميزة التثبيت على الحائط بلوحة التصحيح:
تطبيق لوحة التصحيح على الحائط:
يمكن استخدام لوحة تصحيح الألياف (صندوق إنهاء الألياف الضوئية الأساسي 96) على طرف الكابلات الضوئية ، وأنواعها وهياكلها المختلفة ، التي يكون قطرها داخل درج 20 مم.
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:J2 |
|||
| رتبة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، عمر طويل
