تفاصيل المنتج:
|
| اسم النموذج: | 48 لوحة الألياف البصرية التصحيح | بناء: | 19 بوصة مثبتة على حامل |
|---|---|---|---|
| مادة الرف: | صفائح الفولاذ الباردة المطلية بالزنك | لون الرف: | أسود ، أبيض ، رمادي ، أو OEM |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| موصل: | SC LC FC ST | سماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| Max. ماكس. Fiber Cores النوى الألياف: | 24 | أبعاد 2U (Hxwxd): | 48.2 × 27.8 × 88 مم |
| إبراز: | 2U 48 Port Fiber Optic Patch Panel,SC محول 48 لوحة تصحيح الألياف,2U لوحة التصحيح الألياف المثبتة على الحائط |
||

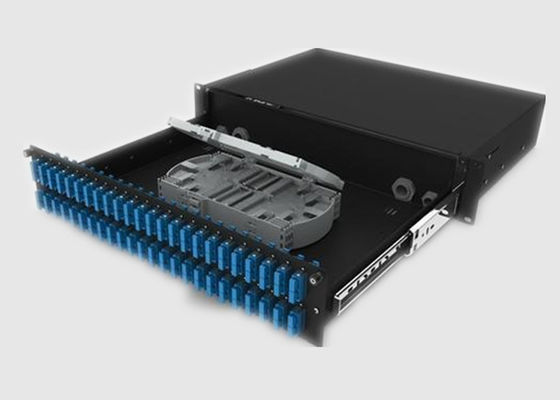

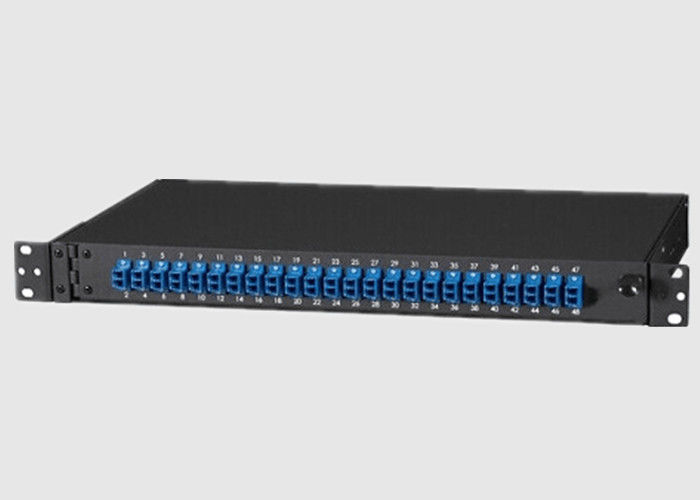

2U SC محول مدرفل على البارد جدار جبل 48 منفذ لوحة تصحيح الألياف البصرية
نقاط بيع لوحة التصحيح 2U:
1) مصنوعة من الفولاذ المدلفن على البارد ، رش مسحوق كهرباء
2) سهل الفتح والغلق باستخدام الزر
3) إنهاء الحقل مع إمكانية الوصول العالية أدراج منزلقة وإمالة
4) ما يصل إلى 72 محولات LC Duplex أو MPO لكل 2U
5) مع PVC باب شفاف في الأمام والخلف ، سهل المراقبة
6) يمكن ضبط العمق عند تثبيت لوحة التصحيح في الخزانة
7) التثبيت مع أدراج قابلة للإزالة بدون أدوات وعلب خفيفة الوزن
8) تحديد الميناء مع واضح للعيان وضع العلامات
2U لوحة التصحيح فائدة وميزة التثبيت على الحائط:
1) لوحات الضميمة عالية الكثافة لأشرطة الألياف
2) التوافق مع تركيبات الألياف
لوحة حاوية 1U لما يصل إلى 5 علب (حتى 60 منفذ LC مزدوج)
لوحة حاوية 2U لما يصل إلى 14 علبة (حتى 168 منفذ LC مزدوج)
الكاسيتات قابلة للتبديل بين ألواح الضميمة المصنوعة من الألياف
3) يقبل خيارات الموصل / المحول متعدد الاستخدامات
4) تصاعد أفقي أو عمودي
5)مقاطع الألياف الداخلية لإدارة الكابلات الواردة وأسلاك التوصيل المصنوعة من الألياف
2U لوحة التصحيح جدار جبل التطبيق:
1) الاتصالات
2) الكيبل التلفزيوني
3) LAN & WAN
5) الشبكة
6) النطاق العريض
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:J2 |
|||
| رتبة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة ووهان جيخه:
1) الاستقرار البيئي العالي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
5) قضيب سلك عالي الجودة
سلك PVC ممتاز ، قوة جيدة ، ومثابرة ، عمر طويل
