تفاصيل المنتج:
|
| اسم الطراز: | جدار لوحة التصحيح الألياف البصرية | الهيكل: | 19 بوصة مثبتة على الرف |
|---|---|---|---|
| مادة الرف: | الصلب المدرفلة على البارد ، AL | لون الرف: | أسود أو أبيض أو رمادي أو OEM |
| الطول: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| موصل: | SC LC FC ST | السماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| الأعلى. النوى الألياف: | 12 | الأبعاد (HxWxD): | 48.2 × 27.8 × 44 مم |
| إبراز: | 19 بوصة 1U SC Fiber Patch Panel,19 بوصة 1U لوحة تصحيح الألياف المثبتة على الحائط,1U 24 منفذ لوحة تصحيح الألياف sc |
||

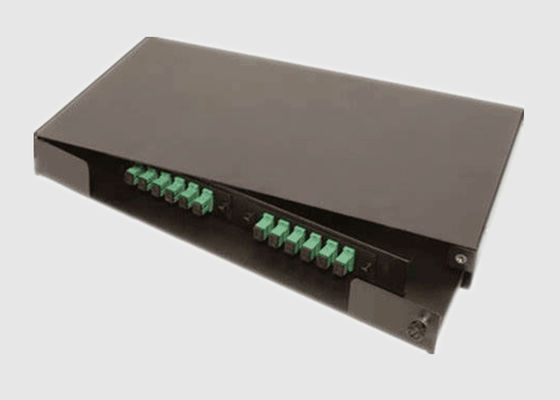

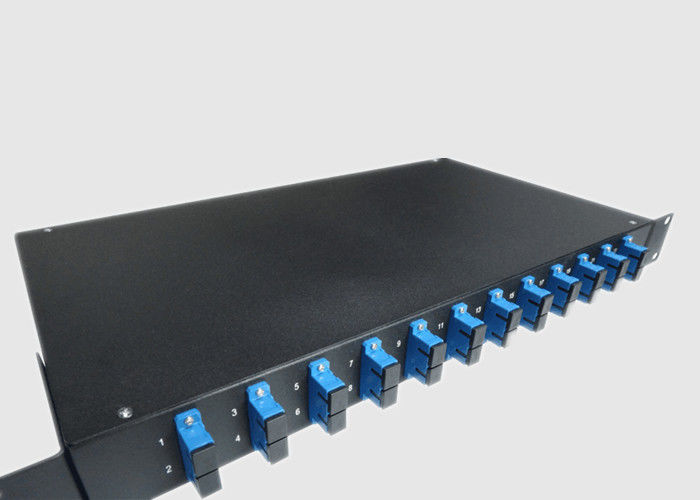

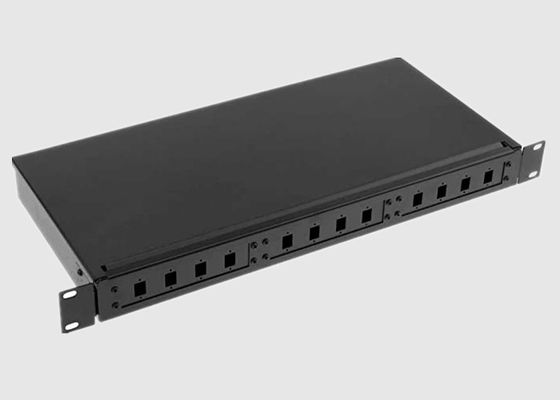

لوحة توصيل الألياف الضوئية مقاس 19 بوصة مع 24 منفذًا من موصل SC، مثبتة على الحائط
معلومات أساسية:
تم تصميم لوحة توصيل الألياف الضوئية المنزلقة مقاس 19 بوصة لتسهيل إدارة الألياف الداخلية وأيضًا لزيادة كثافة الألياف في زيادات الارتفاع 1U و 2U و 4U.
توفر الدرج المنزلق سهولة الوصول إلى كابلات الألياف. تدعم اللوحة تكوينات 1 × 4 و 1 × 8 و 1 × 16 و 1 × 32 و 1 × 64 و 2 × 4 و 2 × 8 و 2 × 16 و 2 × 32 في SC Simplex و SC Duplex و ST / FC (قطع D) و LC Duplex (بصمة SC simplex) و LC Quad (بصمة SC Duplex). تتوفر الإصدارات مع فتحات MTP MPO في الخلف للاستخدام مع جذوع MTP / MPO المنهية مسبقًا، وملحقات الألياف ذات الصلة والضفائر اختيارية.
ميزة و فائدة لوحة التوصيل المثبتة على الحائط:
تطبيق لوحة التوصيل المثبتة على الحائط:
المواصفات والمعلمات التقنية:
| المعلمة | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| طول الموجة التشغيلية(نانومتر) | SDWC: 1310 & 1550؛STWC: 1310،1490 & 1550 | ||||||||||
| نطاق طول الموجة للمنفذ(نانومتر) | 1310 ± 40،1490 ± 10 و 1550 ± 40 | ||||||||||
| فقدان الإدخال @ 1310 نانومتر / 1550 نانومتر | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| طاقة الإدخال (مللي واط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (درجة مئوية) | -40 ~ +85درجة مئوية | ||||||||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ +85درجة مئوية | ||||||||||
| نوع الألياف | Corning G657A1، 900 ميكرومتر، 2 مم، أنبوب فضفاض 3 مم | ||||||||||
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 100 × 80 × 10،141 × 115 × 18،عند الطلب | ||||||||||
* المواصفات المذكورة أعلاه باستثناء الموصل
مواصفات الرف مقاس 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| التكوين | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت(مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلب:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: ممتاز A: الدرجة A X: اتبع متطلبات العميل |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 م x:اتبع متطلبات العميل |
25:250 ميكرومتر من الألياف 09:900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
D:D 1U: J1 2U: J2 |
|||
| الصف | رقم المنفذ | طول الموجة التشغيلية | نسبة الاقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
خدمة Wuhan Geehe:
1) استقرار بيئي عالي
فقدان إدخال منخفض، وفقدان استقطاب منخفض، وانعكاس خلفي منخفض، وتوحيد جيد
2) هيكل مدمج
حجم صغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صناديق النقل ويشغل مساحة صغيرة فقط
3) رقابة صارمة على الجودة
نحن نضمن أن كل منتج يصل إلى أيدي العملاء يخضع لمعايير اختبار صارمة
4) قضيب سلك عالي الجودة
سلك PVC ممتاز، قوة جيدة، ومتانة، وعمر افتراضي طويل
