تفاصيل المنتج:
|
| اسم النموذج: | الألياف البصرية الرف جبل مع محول | بناء: | 19 بوصة مثبتة على حامل |
|---|---|---|---|
| مواد: | صفائح الفولاذ الباردة المطلية بالزنك | لون الرف: | أسود ، أبيض ، رمادي |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | الموانئ: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| موصل: | SC LC FC ST | سماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| الأبعاد (L × W × H) مم: | 1 × 32: 141 × 115 × 18 | خاصية: | ضد الغبار للماء |
| إبراز: | لوحة التصحيح 19 بوصة FTTH,لوحة التصحيح 1U FTTH,لوحة التصحيح FTTH 24 منفذ الألياف |
||

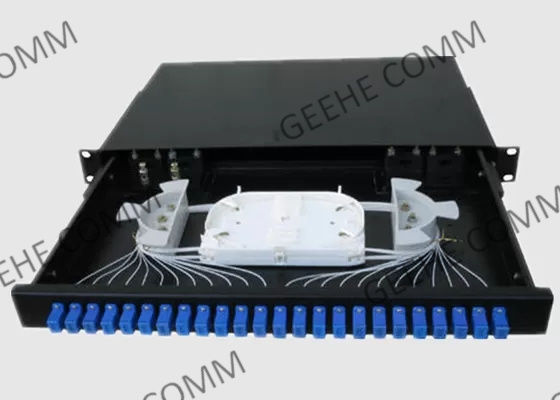

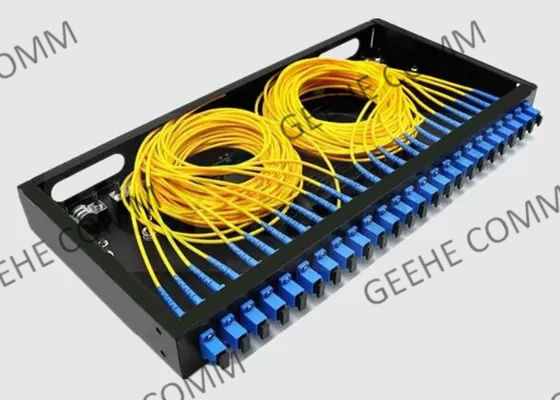

FTTH 1U 24 منفذ 19 بوصة أحادي الوضع من الألياف البصرية مع محول
معلومات اساسية:
إطار توزيع الألياف البصرية المثبت على حامل مقاس 19 بوصة لمحولات FC و SC و ST و LC.العلبة مصنوعة من مادة فولاذية ولوحها الأمامي مصمم للإزالة بسهولة لتركيب الكابلات والموصل.

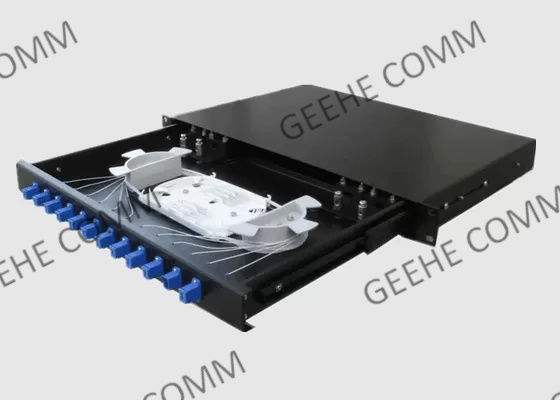

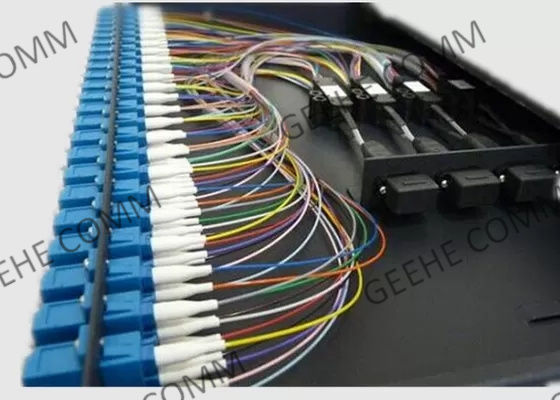

يتميز الجزء الأمامي من العلبة بدرج منزلق بمسمار دفع للوصول إلى الجزء الداخلي من الهيكل عندما تكون إدارة الألياف ضرورية.يتم تضمين مجموعة كاملة من مشابك التحكم في الكابلات.تحتوي اللوحة الخلفية على جميع فتحات توجيه الكابلات المطلوبة لاستيعاب جميع الألياف.
تحتوي اللوحة الأمامية على مجموعة متنوعة من لوحات محول الألياف مما يتيح المرونة في طلب أنواع الاتصال بناءً على احتياجاتك.
الفوائد والميزات:
طلب:
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:J2 |
|||
| رتبة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
