تفاصيل المنتج:
|
| اسم النموذج: | لوحة تصحيح الألياف البصرية | بناء: | 19 بوصة مثبتة على حامل |
|---|---|---|---|
| مادة الرف: | الفولاذ المدلفن على البارد AL | لون الرف: | أسود ، أبيض ، رمادي |
| ارتفاع: | 1U ، 2U ، 3U ، 4U ، 8U | ميناء: | 6 ، 12 ، 24 ، 48 ، 72 ، 96 ، 144 |
| موصل: | SC LC FC ST | سماكة: | 0.8 مم ، 1.0 مم ، 1.2 مم |
| الأبعاد (L × W × H) مم: | 1 × 32: 141 × 115 × 18 | خاصية: | ضد الغبار للماء |
| إبراز: | 24 لوحة تصحيح الألياف fc الأساسية,لوحة التصحيح الألياف البصرية 3U,لوحة التصحيح الألياف 3U fc |
||

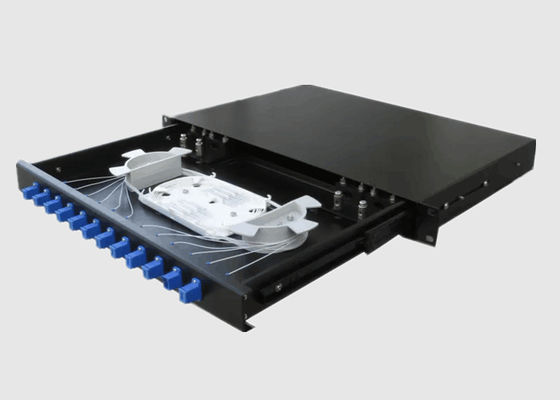

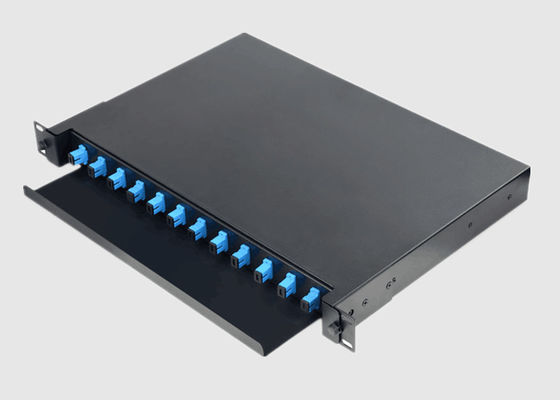

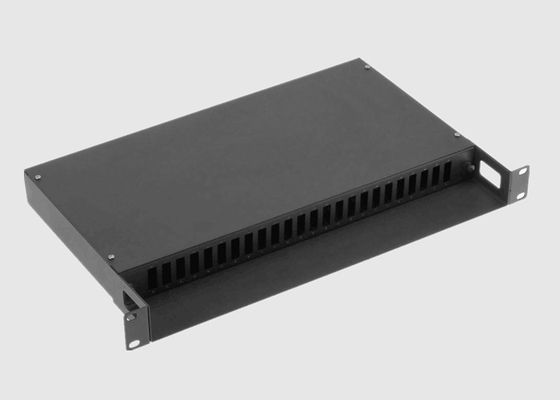

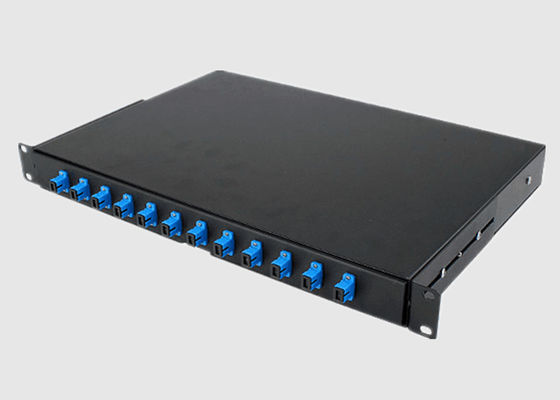

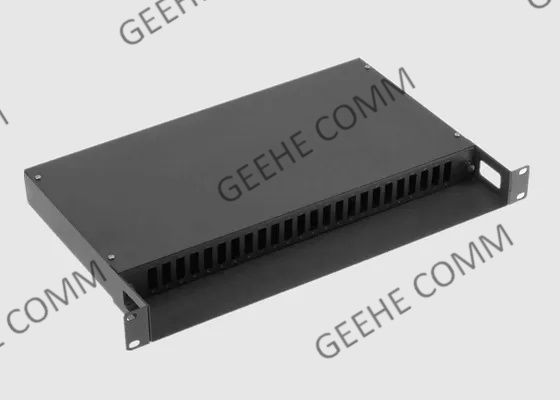

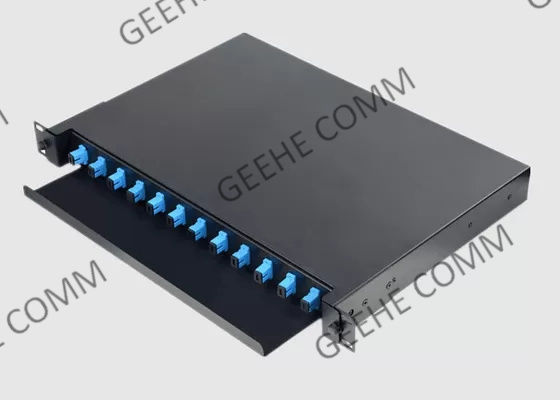

12-24 Core SC / FC / ST / LC ODF Rack Mount Splicing Termination Box Fiber Optic Patch Panel
نظرة عامة سريعة:
1.يمكن تحميل كاسيت MTP / MPO6 قطع محول LC رباعي & 2 قطع محول MTP / MPO ، بحد أقصى. 24 ألياف.
2. كاسيت MTP / MPO مع غطاء شفاف من مادة الكمبيوتر ، كما يسهل مراقبته وصيانته
3.UP إلى 288 ألياف منافذ LC في 3U
4.Flexibility لخلط لوحات محول مع الكاسيت في لوحة التصحيح
5. لوحة أمامية مسطحة لتوجيه الكابل الأمثل
6. يسهل الوصول إليها منافذ MPO / MTP للاتصال بكابل Trunk
7.متوافق مع IEC-61754-7 و EIA / TIA-604-5 و RoHS
8. تم إنهاء المصنع واختباره
الفائدة والميزة:
تحديد المنفذ مع وضع العلامات المرئية الواضحة
إدارة فائقة للكابلات والوصول إليها
التثبيت مع أدراج قابلة للإزالة بدون أدوات وأغطية خفيفة الوزن
التثبيت قبل الموعد بأرفف وأشرطة ثابتة بسيطة
الباب المعدني الخلفي مثبت بإبزيم دوار ، سهل الفتح وإدارة الكابل
مساحة واسعة تضمن نسبة ثني الألياف
طلب:
حلقة المشترك في الاتصالات السلكية واللاسلكية
الألياف إلى المنزل (FTTH)
LAN / WAN
الكيبل التلفزيوني
نظام الاتصال البصري
معلمات التكنولوجيا والتكنولوجيا:
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | ||
| الطول الموجي التشغيلي(نانومتر) | SDWC: 1310 و 1550；STWC: 1310و1490 و 1550 | ||||||||||
| نطاق الطول الموجي للمنفذ(نانومتر) | 1310 ± 40و1490 ± 10 و 1550 ± 40 | ||||||||||
| خسارة الإدراج @ 1310nm / 1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| التوحيد (ديسيبل) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 نانومتر (ديسيبل) | ≤0.3 | ||||||||||
| مدخلات الطاقة (ميغاواط) | 250 كحد أقصى | ||||||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 85℃ | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85℃ | ||||||||||
| نوع الألياف | كورنينج G657A1 ، أنبوب فضفاض 900μm ، 2mm ، 3mm | ||||||||||
| الأبعاد (L × W × H) (مم) | 100 × 80 × 10و141 × 115 × 18وتحت الطلب | ||||||||||
* الموصل الحصري للمواصفات المذكورة أعلاه
مواصفات الرف 19 بوصة:
| رف 19 بوصة | LGX | ||||||||||
| ترتيب | 1U | 2U | 1U | 2U | |||||||
| أبعاد التعبئة(مم) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| أبعاد التثبيت (مم) | 462.7 × 11.0 (4-Φ6) | 462.7 × 27.5 (6-Φ6) | 118(2-Φ6) | 118 × 29.2(2-Φ7) | |||||||
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: قسط ج: الدرجة أ X: اتبع متطلبات العميل |
13: 1 × 3 14: 1 × 4 ... 232: 2 × 32 |
35:1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: اتبع متطلبات العميل |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة |
SC: SC / UPC SA: SC / APC 00: لا يوجد اتصال |
د:د 1U:جي 1 2U:J2 |
|||
| رتبة | رقم المنفذ | عملية الطول الموجي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الموصل | البعد | |||
المتعلقة بلوحة التصحيح HD Fiber:
