تفاصيل المنتج:
|
| اسم وحدة: | المقرنات ذات النطاق العريض 1550NM | نوع المنفذ: | 1 × 2 |
|---|---|---|---|
| نوع الألياف: | الألياف جميع المنافذ أو الألياف SM | var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBcl8kI30r9GCg9lu6R5gKalhOCEaxQ%2FrAxPqiN: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات FC UPC | طول جديلة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| الطول الموجي التشغيلي: | 980 ~ 1620 نانومتر | طَرد: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | المقرنات ذات النطاق العريض 1550NM,المقرنات ذات النطاق العريض ذات الأنبوب الفولاذي 1550NM |
||

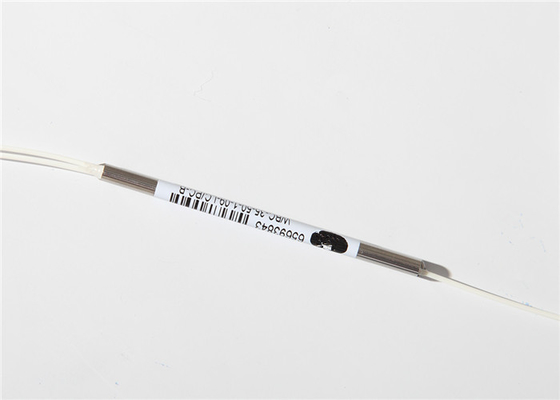

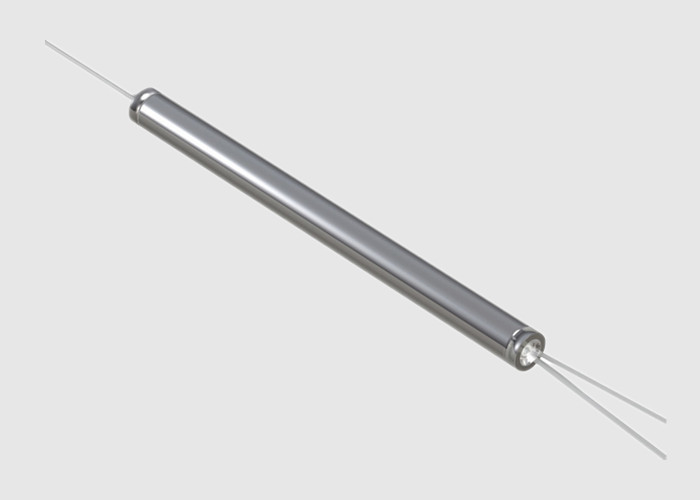

قارنات واسعة النطاق ذات أنبوب فولاذي أحادي الوضع 1550 نانومتر
معلومات اساسية:
قارنات النطاق العريض تقسم قارنات التوصيل واسعة النطاق ذات النوافذ المزدوجة (WBC) الطاقة الضوئية أو تزاوجها في منطقتين بطول الموجة مع الحفاظ على عرض نطاق تشغيل واسع للغاية.
تتوفر نسب الانقسام والاقتران من 1٪ إلى 99٪.تعتبر خلايا الدم البيضاء على نطاق واسع واحدة من أكثر الحلول فعالية من حيث التكلفة لإدارة الطاقة الضوئية.WBC عبارة عن جهاز مصنوع بالكامل من الألياف ، يعتمد على تقنية biconic المدمجة من Geehe ، وقد تم تصميمه وتصنيعه لتلبية المتطلبات العسكرية ومتطلبات Telcordia.
من المعدات المستدقة إلى البرامج ، كل خطوة هي البحث والتطوير من قبل الفريق الخاص ، والجودة أكثر استقرارًا.
.
1 × 2 مزايا وميزات WDM منصهر:
مزايا ومزايا WDM المدمجة:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية السلبية
* متطلبات GR-326-CORE للوصلات الضوئية أحادية الوضع لتجمعات وصلات الرمل
* معيار تفسير موصل الألياف البصرية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
1 × 2 تطبيقات WDM منصهرة:
المواصفات والمعايير التقنية:
| معامل | 980 / 1550nm WDM أو 1060 / 1550nm WDM | 1310/1550 نانومتر WDM | 1480/1550 نانومتر WDM |
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| صف دراسي | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن عمل مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| صف دراسي | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
أنواع كبلات WDM:
1. تسمح الألياف أحادية الوضع بالانتشار بطريقة واحدة.
2. تدعم الألياف متعددة الأوضاع انتشار أنماط متعددة.
3. نطاق الطول الموجي هو نطاق الأطوال الموجية التي ستعمل بها WDM.
4. عرض النطاق الترددي ، الذي يسمى أيضًا تباعد القنوات ، هو حجم النوافذ بوحدة نانومتر.
5. تباعد القنوات هو الاختلاف من المركز إلى المركز في التردد بين القنوات المجاورة.مائتا جيجاهرتز تقابل تباعدًا قدره 0.4 نانومتر ، و 100 جيجاهرتز يتوافق مع تباعد 2 نانومتر ، و 50 جيجاهرتز يتوافق مع تباعد 1 نانومتر.
6. عدد القنوات هو عدد القنوات التي يجب على الجهاز إرسال المعلومات إليها.يمكن أن يتراوح هذا الرقم من 4 إلى 160 مع تحسينات التصميم التي تضيف المزيد من القنوات.
7. خسارة الإدخال هي التوهين الناجم عن إدخال مُضاعِفات تقسيم الطول الموجي (WDM) في نظام إرسال بصري.
الخسارة المعتمدة على الاستقطاب هي أقصى انحراف في خسارة الإدراج عبر جميع حالات استقطاب المدخلات.
