تفاصيل المنتج:
|
| اسم وحدة: | 1x2 منافذ 900um سترة أنبوب فضفاض تنصهر WDM | نوع المنفذ: | 2 × 2 |
|---|---|---|---|
| نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او اس ام فايبر | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات FC UPC | طول جديلة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| الطول الموجي التشغيلي: | 980 ~ 1620 نانومتر | طَرد: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | 900um أنبوب فضفاض منصهر WDM,وضع أحادي الألياف البصرية WDM,طول الألياف 1 متر تنصهر WDM |
||

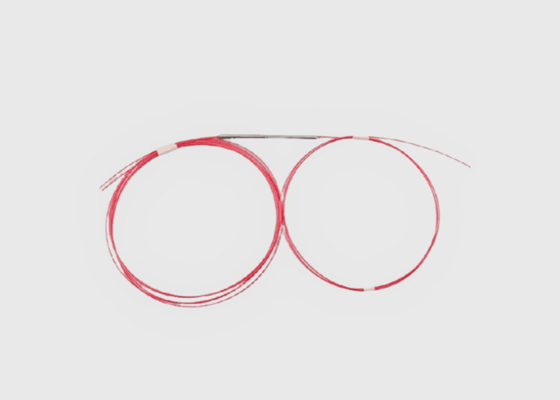

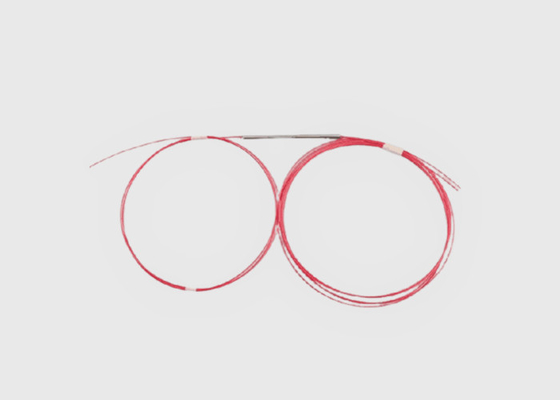

وضع واحد 900um أنبوب فضفاض منصهر سترة WDM حفر الألياف طول 1 متر الألياف
معلومات اساسية:
يمكن لوحدة WDM 980 / 1060nm المنصهرة أن تجمع إشارات 980nm و 1060nm في ألياف واحدة أو إشارات منفصلة 980nm و 1060nm إلى ألياف.يتم استخدامه لمكبرات الصوت الضوئية.
بالنسبة لمقرنات / مقسمات 1 × 2 أو 2 × 2 ، يعيّن الرصاص البرتقالي المدخل الأساسي ، بينما يعين البرتقالي الآخر الإخراج الأساسي.ألياف المدخلات والمخرجات الثانوية طبيعية.بالنسبة لنسبة اقتران غير 50/50 ، ستكون نسبة اقتران النسبة الأكبر دائمًا على الرصاص البرتقالي الآخر.
لدينا أنواع مختلفة منآلات الاستدقاق ثنائية المخروطية المنصهرة ، يمكن ضمان أوقات التسليم.
.
2 × 2 منصهر WDM مزايا وميزات:
خسارة فائضة منخفضة
نسبة اقتران مختلفة
حجم مضغوط
استقرار وموثوقية عالية
SM ، MM ، إصدار PM
تطبيق WDM المدمج
مزايا وميزات WDM المدمجة:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية السلبية
* متطلبات GR-326-CORE للوصلات الضوئية أحادية الوضع لتجمعات وصلات الرمل
* معيار تفسير موصل الألياف البصرية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
2 × 2 تطبيقات WDM منصهرة:
المواصفات ومعايير التكنولوجيا:
| معامل | 980 / 1550nm WDM أو 1060 / 1550nm WDM | 1310/1550 نانومتر WDM | 1480/1550 نانومتر WDM |
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| رتبة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن عمل مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| رتبة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
أنواع كبلات WDM:
1. تسمح الألياف أحادية الوضع بالانتشار بطريقة واحدة.
2. تدعم الألياف متعددة الأوضاع انتشار أنماط متعددة.
3. نطاق الطول الموجي هو نطاق الأطوال الموجية التي سيعمل بها WDM.
4. عرض النطاق الترددي ، الذي يسمى أيضًا تباعد القنوات ، هو حجم النوافذ بوحدة نانومتر.
5. تباعد القنوات هو الاختلاف من المركز إلى المركز في التردد بين القنوات المجاورة.مائتا جيجاهرتز تقابل تباعدًا قدره 0.4 نانومتر ، و 100 جيجاهرتز يتوافق مع تباعد 2 نانومتر ، و 50 جيجاهرتز يتوافق مع تباعد 1 نانومتر.
6. عدد القنوات هو عدد القنوات التي يجب أن يرسل الجهاز المعلومات إليها.يمكن أن يتراوح هذا الرقم من 4 إلى 160 مع تحسينات التصميم التي تضيف المزيد من القنوات.
7. خسارة الإدخال هي التوهين الناجم عن إدخال مُضاعِفات تقسيم الطول الموجي (WDM) في نظام إرسال ضوئي.
الخسارة المعتمدة على الاستقطاب هي أقصى انحراف في خسارة الإدراج عبر جميع حالات استقطاب المدخلات.
خدمة ووهان جيه للاتصالات:
-- تحسن مستمر؛قبول التحديات الجديدة
- ابتكار عمليات جديدة ، وابتكار منتجات جديدة لصالح عملائنا
- عينات مجانية للاختبار
- فحص المصنع ، قبول فحص الطرف الثالث أيضًا
- فريق أصغر سنا
