تفاصيل المنتج:
|
| اسم وحدة: | الطول الموجي المقسم | نوع المنفذ: | 1 × ن |
|---|---|---|---|
| نوع الألياف: | ألياف PM Panda | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | موصل FC UPC | طول ضفيرة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1550 | قناة الخيار: | 4 ، 8 ، 16 ، 18 قناة |
| طول موجة التشغيل: | 980 ~ 1620 نانومتر | صفقة: | حزمة صغيرة ، حزمة وحدة ، حزمة الإطار |
| إبراز: | 1310nm Fiber Optic WDM,معدد تقسيم موجة 1310nm,معدد إرسال 1310nm wdm |
||

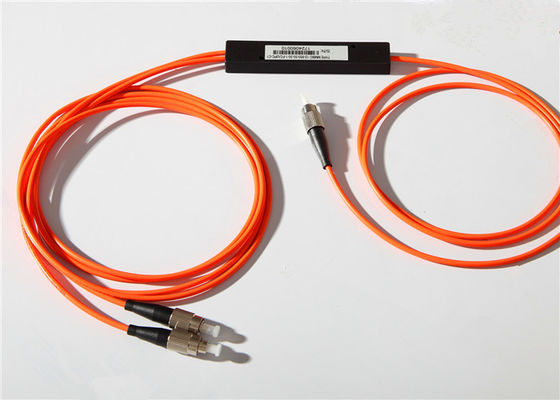

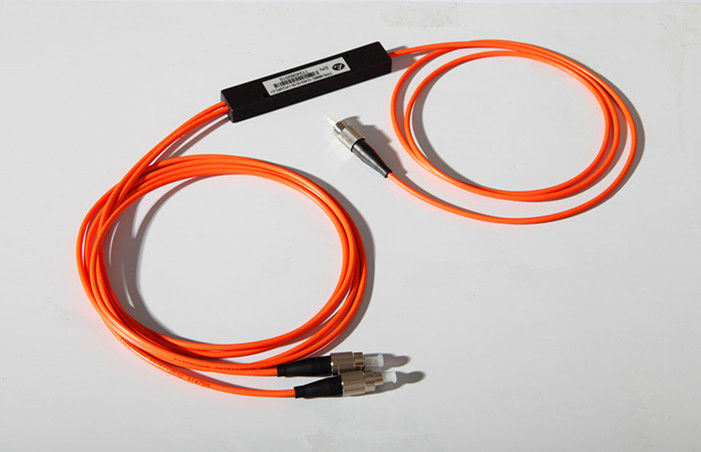

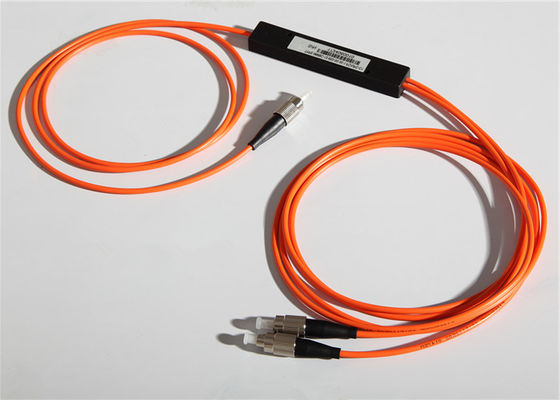

موصلات FC 1310 / 1550nm تنصهر PM WDM بتقسيم الطول الموجي
معلومات اساسية:
تتوفر المقسمات المخروطية ثنائية المخروطية المنصهرة (FBT) بتكوينات 1x2 ، 1x3 ، 1x4 ، 1x5 ، 1x6 ، 1x8 ، 1x12 ، 1x16 ، 1x18 ، 1x20 و 1x24 مع ألياف أحادية الوضع أو متعددة الأوضاع.
مضاعفة تقسيم الطول الموجي (WDM) بحجم صغير وموثوقية عالية وتكلفة رخيصة وتوحيد جيد من قناة إلى قناة ، ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة الضوئية.
فوائد وميزات FBT WDM:
* التوحيد والموثوقية العالية
* انخفاض الإدراج والخسارة
* خسارة تعتمد على الاستقطاب المنخفض (PDL)
* نسبة اقتران مختلفة
* يسهّل الفقد البصري البسيط والموحد التخطيط السهل للشبكة
* موصلات FC القياسية الصناعية
* عامل الشكل المضغوط للغاية
الاعتماد والامتثال:
متطلبات GR-1209-CORE للمكونات البصرية السلبية
GR-1221-CORE متطلبات ضمان الموثوقية للمكونات البصرية السلبية
متطلبات GR-326-CORE للموصلات البصرية أحادية الوضع مجموعات وصلات الرمل
معيار تفسير موصل الألياف البصرية TIA-604
توجيه ROHS بشأن تقييد استخدام المواد الخطرة
تطبيقات WDM:
- FTTX
- الشبكات الضوئية السلبية (PON)
- أنظمة الفيديو الرقمية الهجينة
- وصلات الكيبل التلفزيوني وأجهزة استشعار الألياف
- اتصالات طويلة المدى
- توزيعات الوصول / PON
المواصفات ومعايير التكنولوجيا:
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| درجة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن إجراء مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب ج: ج |
|||||
| درجة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
