تفاصيل المنتج:
|
| اسم وحدة: | إنصهار WDM منخفض الخسارة | نوع المنفذ: | 2 × 2 |
|---|---|---|---|
| نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او اس ام فايبر | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات FC UPC | طول جديلة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| الطول الموجي التشغيلي: | 980 ~ 1620 نانومتر | طَرد: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | 1310nm الطول الموجي المنصهر WDM,موصلات الكمبيوتر الصلب الأنبوب المصهور WDM,الأنبوب الفولاذي الألياف البصرية WDM |
||

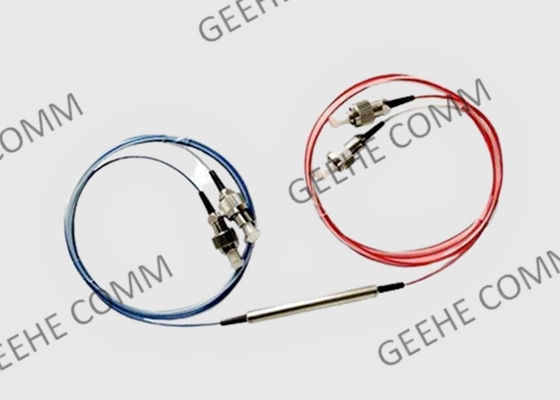

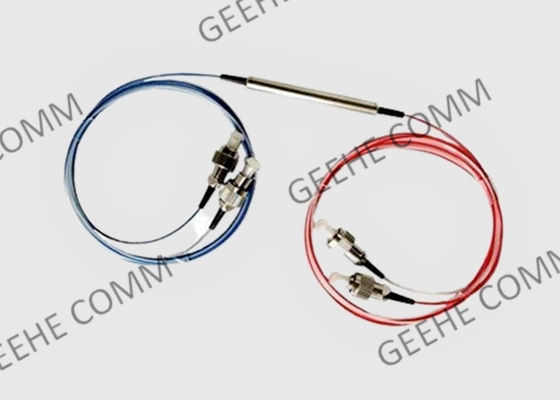

أنبوب فولاذي 1310 نانومتر الطول الموجي المصهور WDM منخفض الخسارة مع موصلات FC / PC
معلومات اساسية:
يمكن لوحدة Geehe Fused WDM أن تجمع إشارات 1310 نانومتر و 1550 نانومتر أو 1310 نانومتر أو 1550 نانومتر في ألياف واحدة أو إشارات منفصلة 1310 نانومتر و 1550 نانومتر في ألياف بصرية.يمكن استخدامه لمضاعفة قدرة نقل الألياف أو تمكين الاتصال ثنائي الاتجاه باستخدام ليف واحد.
1X2 أو 2X2 تجمع أو تفصل الضوء بأطوال موجية مختلفة.إنها توفر فقدًا منخفضًا جدًا للإدخال ، واعتمادًا منخفضًا على الاستقطاب ، وعزلًا عاليًا ، واستقرارًا بيئيًا ممتازًا.تم استخدام هذه المكونات على نطاق واسع في شبكات EDFA و CATV و WDM وأجهزة الألياف البصرية.
.
2 × 2 منصهر WDM مزايا وميزات:
خسارة فائضة منخفضة
نسبة اقتران مختلفة
حجم مضغوط
استقرار وموثوقية عالية
SM ، MM ، إصدار PM
تطبيق WDM المدمج
مزايا وميزات WDM المدمجة:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية السلبية
* متطلبات GR-326-CORE للوصلات الضوئية أحادية الوضع لتجمعات وصلات الرمل
* معيار تفسير موصل الألياف البصرية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
2 × 2 تطبيقات WDM منصهرة:
المواصفات ومعايير التكنولوجيا:
| معامل | 980 / 1550nm WDM أو 1060 / 1550nm WDM | 1310/1550 نانومتر WDM | 1480/1550 نانومتر WDM |
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| رتبة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن عمل مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| رتبة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
نوع كابل WDM:
1. تسمح الألياف أحادية الوضع بالانتشار بطريقة واحدة.
2. تدعم الألياف متعددة الأوضاع انتشار أنماط متعددة.
3. نطاق الطول الموجي هو نطاق الأطوال الموجية التي سيعمل بها WDM.
4. عرض النطاق الترددي ، الذي يسمى أيضًا تباعد القنوات ، هو حجم النوافذ بوحدة نانومتر.
5. تباعد القنوات هو الاختلاف من المركز إلى المركز في التردد بين القنوات المجاورة.مائتا جيجاهرتز تقابل تباعدًا قدره 0.4 نانومتر ، و 100 جيجاهرتز يتوافق مع تباعد 2 نانومتر ، و 50 جيجاهرتز يتوافق مع تباعد 1 نانومتر.
6. عدد القنوات هو عدد القنوات التي يجب أن يرسل الجهاز المعلومات إليها.يمكن أن يتراوح هذا الرقم من 4 إلى 160 مع تحسينات التصميم التي تضيف المزيد من القنوات.
7. خسارة الإدخال هي التوهين الناجم عن إدخال مُضاعِفات تقسيم الطول الموجي (WDM) في نظام إرسال ضوئي.
الخسارة المعتمدة على الاستقطاب هي أقصى انحراف في خسارة الإدراج عبر جميع حالات استقطاب المدخلات.
