تفاصيل المنتج:
|
| اسم وحدة: | 1x2 منافذ 900um سترة أنبوب فضفاضة تنصهر WDM | نوع المنفذ: | 2 × 2 |
|---|---|---|---|
| نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او اس ام فايبر | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات FC UPC | طول جديلة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| الطول الموجي التشغيلي: | 980 ~ 1620 نانومتر | الحزمة: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | سترة WDM منصهرة من الألياف SMF28e,سترة WDM منصهرة بمنافذ 1x2,SMF28e ألياف ضوئية WDM |
||

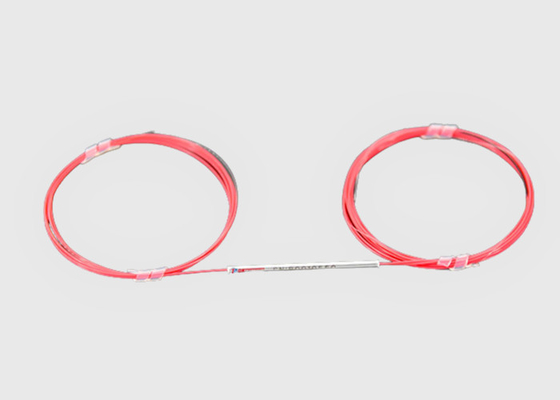

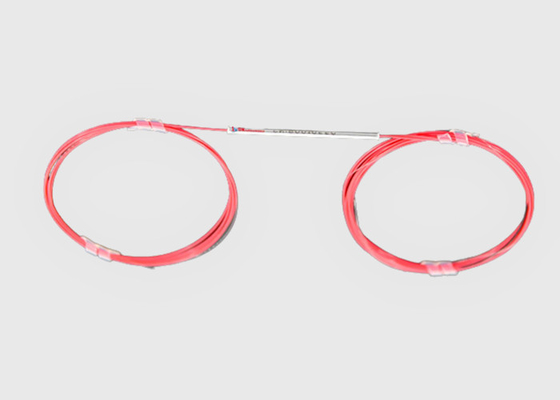

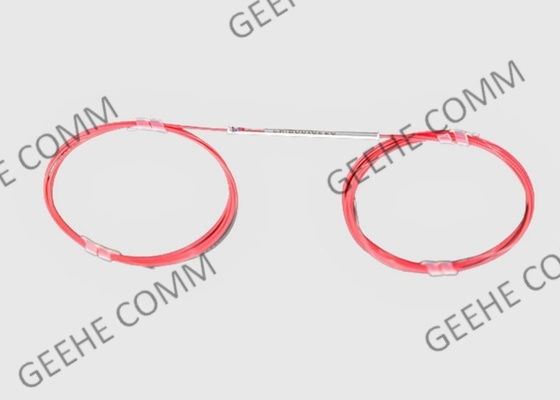

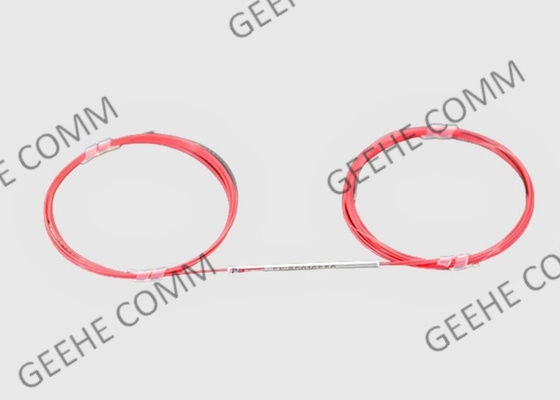

1x2 منافذ 900um أنبوب فضفاض ملحوم WDM سترة SMF28e ألياف 1 متر طول الألياف العارية
معلومات أساسية:
يمكن لوحدة WDM المدمجة 980/1060 نانومتر دمج إشارات 980 نانومتر و 1060 نانومتر في ألياف واحدة أو فصل إشارات 980 نانومتر و 1060 نانومتر إلى أليافين. يتم استخدامه لمضخمات بصرية.
بالنسبة لموزعات / مقسمات 1 × 2 أو 2 × 2 ، يحدد الرصاص البرتقالي المدخل الأساسي ، ويحدد البرتقالي الآخر المخرج الأساسي. الألياف المدخلة والمخرجة الثانوية طبيعية. بالنسبة لنسبة اقتران غير 50/50 ، ستكون نسبة الاقتران المئوية الأكبر دائمًا على الرصاص البرتقالي الآخر.
لدينا أنواع مختلفة من آلات التناقص المخروطية المدمجة ، يمكن ضمان مواعيد التسليم.
.
2 × 2 Fused WDM Benefit & Features:
خسارة منخفضة للغاية
نسبة اقتران مختلفة
حجم مضغوط
استقرار وموثوقية عالية
إصدار SM و MM و PM
تطبيق WDM المدمج
Fused WDM Benefit & Features:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية السلبية
* متطلبات GR-326-CORE لموصلات الألياف الضوئية أحادية الوضع وتجميعات الوصلات
* معيار قابلية التشغيل المتبادل لموصل الألياف الضوئية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
تطبيقات 2 × 2 Fused WDM:
المواصفات والمعلمات التقنية:
| المعلمة | 980/1550 نانومتر WDM أو 1060/1550 نانومتر WDM | 1310/1550 نانومتر WDM | 1480/1550 نانومتر WDM |
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| طول الموجة التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي التشغيلي (نانومتر) | ±10/20 | ±15 | ±15 | ||||||
| درجة | P | A | P | A | P | A | P | A | |
| فقدان الإدخال (ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| العزل (ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن إجراء مواصفات أخرى بناءً على متطلبات العميل
معلومات الطلب:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:customization |
25:250μM Fiber 09:900μM loose Fiber 20: 2mm cable 30: 3mm cable |
SC:SC/UPC SA:SC/APC ...... 00:No connector |
A: A B: B C: C |
|||||
| درجة | طول الموجة التشغيل | نوع الألياف | طول الألياف | نوع ذيل الخنزير | نوع الاتصال | الأبعادn | ||||
أنواع كابلات WDM:
1. تسمح الألياف أحادية الوضع بانتشار وضع واحد.
2. تدعم الألياف متعددة الأوضاع انتشار أوضاع متعددة.
3. نطاق الطول الموجي هو نطاق الأطوال الموجية التي سيعمل فيها WDM.
4. عرض النطاق الترددي ، يسمى أيضًا تباعد القنوات ، هو حجم النوافذ بالنانومتر.
5. تباعد القنوات هو الفرق من المركز إلى المركز في التردد بين القنوات المجاورة. يتوافق مائتا جيجاهرتز مع تباعد 0.4 نانومتر ، ويتوافق 100 جيجاهرتز مع تباعد 0.2 نانومتر ، ويتوافق 50 جيجاهرتز مع تباعد 0.1 نانومتر.
6. عدد القنوات هو عدد القنوات التي يجب أن يرسل بها الجهاز معلومات. يمكن أن يتراوح هذا الرقم من 4 إلى 160 مع تحسينات التصميم التي تضيف المزيد من القنوات.
7. فقدان الإدخال هو التوهين الناتج عن إدخال مضاعفات تقسيم الطول الموجي (WDM) في نظام الإرسال البصري.
فقدان الاعتماد على الاستقطاب هو الحد الأقصى للانحراف في فقدان الإدخال عبر جميع حالات الاستقطاب المدخلة.
