تفاصيل المنتج:
|
| اسم وحدة: | وضع أحادي تنصهر WDM | نوع المنفذ: | 2 × 2 |
|---|---|---|---|
| نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او اس ام فايبر | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات SC APC | طول جديلة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| الطول الموجي التشغيلي: | 980 ~ 1620 نانومتر | طَرد: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | وضع فردي WDM منصهر,معدد 1310 نانومتر منصهر WDM,1550 نانومتر ألياف بصرية WDM |
||

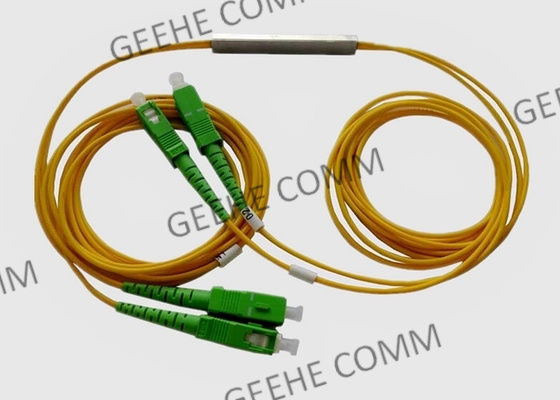

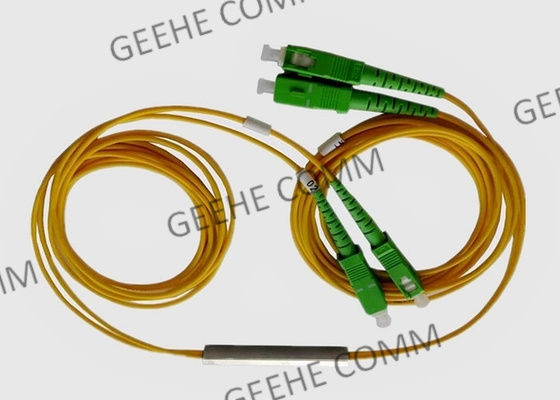

وضع أحادي مصهور WDM بتقسيم الطول الموجي 1310 نانومتر و 1550 نانومتر
معلومات اساسية:
يعتمد Fuse WDM على تقنية الاستدقاق ثنائية المخروط المنصهرة مع إدخال منخفض للغاية.يمكن دمجها مباشرة في أنظمة الاتصالات بعيدة المدى والأنظمة الرقمية والهجينة وأنظمة am-video وأنظمة CATV ومستشعرات الألياف الضوئية وشبكات المنطقة المحلية عالية السرعة.هذه القارنات مؤهلة لـ GR-1221-CORE و CR-1073-CORE ، كما نقدم تصميمًا مخصصًا لتلبية الاحتياجات والتطبيقات الفردية.
بدأ Geehe في التطوير من آلات الشريط اللاصق ثنائي القطب المنصهرة في عام 2003 ، والآن توسعت آلات الشريط ثنائي البيكونيك إلى 280 وحدة.تم تطوير البرنامج أيضًا من قبل أنفسنا.لذلك ، لدينا سيطرة أفضل على الجودة ونحن في وضع أفضل لتطوير منتجات جديدة.
.
مزايا وميزات WDM المدمجة:
خسارة فائضة منخفضة
نسبة اقتران مختلفة
حجم مضغوط
استقرار وموثوقية عالية
SM ، MM ، إصدار PM
تطبيق WDM المدمج
مزايا وميزات WDM المدمجة:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية السلبية
* متطلبات GR-326-CORE للوصلات البصرية أحادية الوضع لتجمعات وصلات الرمل
* معيار تفسير موصل الألياف البصرية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
تطبيقات WDM المدمجة:
المواصفات ومعايير التكنولوجيا:
| معامل | 980 / 1550nm WDM أو 1060 / 1550nm WDM | 1310/1550 نانومتر WDM | 1480/1550 نانومتر WDM |
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| درجة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن عمل مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| درجة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
نوع كابل WDM:
1. تسمح الألياف أحادية الوضع بالانتشار بطريقة واحدة.
2. تدعم الألياف متعددة الأوضاع انتشار أنماط متعددة.
3. نطاق الطول الموجي هو نطاق الأطوال الموجية التي ستعمل بها WDM.
4. عرض النطاق الترددي ، الذي يسمى أيضًا تباعد القنوات ، هو حجم النوافذ بوحدة نانومتر.
5. تباعد القنوات هو الفرق من المركز إلى المركز في التردد بين القنوات المجاورة.مائتان جيجاهرتز تقابل تباعدًا قدره 0.4 نانومتر ، و 100 جيجاهرتز يتوافق مع تباعد 2 نانومتر ، و 50 جيجاهرتز يتوافق مع تباعد 1 نانومتر.
6. عدد القنوات هو عدد القنوات التي يجب أن يرسل الجهاز المعلومات إليها.يمكن أن يتراوح هذا الرقم من 4 إلى 160 مع تحسينات التصميم التي تضيف المزيد من القنوات.
7. خسارة الإدخال هي التوهين الناجم عن إدخال مُضاعِفات تقسيم الطول الموجي (WDM) في نظام الإرسال البصري.
الخسارة المعتمدة على الاستقطاب هي أقصى انحراف في خسارة الإدراج عبر جميع حالات استقطاب المدخلات.
