تفاصيل المنتج:
|
| اسم وحدة: | 1 × 4 مقرنة WDM | نوع المنفذ: | 1 × 4 |
|---|---|---|---|
| نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او اس ام فايبر | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات ST UPC | طول جديلة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| الطول الموجي التشغيلي: | 980 ~ 1620 نانومتر | الحزمة: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | 1 × 4 WDM مقرنة الألياف,أنبوب فولاذي 1 × 4 WDM مقرن,1 × 4 FBT مقرنة WDM |
||
أقل من MOQ FTTH نسبة تقسيم النافذة المزدوجة LC / UPC 1x2 Fbt Coupler WDM
معلومات أساسية:

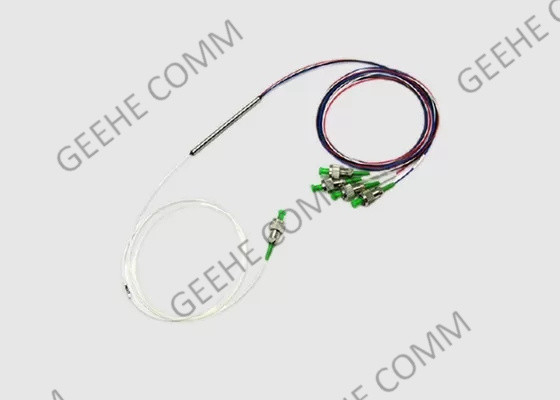

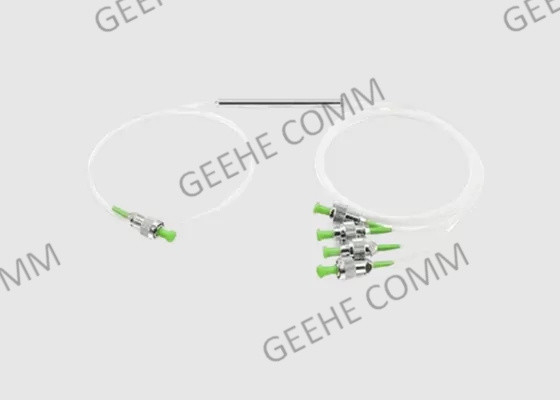

1x4 Triplexer WDM Coupler مصمم لنظم الألياف "الثلاثية التشغيل" إلى المنزل (FTTH). يمكن استخدامه ل mux / demux ثلاثة أطوال موجة في 1310nm ، 1490nm ، و 1550nm التي تحمل الصوت ، البيانات ،وخدمات الفيديو.
هذا الجهاز له تشكيل من منفذ 1 إلى 4. يتم تغذية جميع أطوال الموجات الثلاث إلى الجهاز من خلال منفذ المدخل المشترك.يتم انعكاس طول موجة واحدة من منفذ الخروج واحد والطولين الموجات الأخرى تمر من خلال الجهاز في منفذ الخروج الآخرهذا الجهاز ثنائي الاتجاه يدعم حركة البصرية في كلا الاتجاهين
فوائد وخصائص FBT WDM:
فوائد وخصائص FBT WDM:
* GR-1209-CORE متطلبات المكونات البصرية السلبية
* GR-1221-CORE متطلبات ضمان الموثوقية للمكونات البصرية السلبية
* GR-326-CORE متطلبات الموصلات البصرية ذات الوضع الواحد
* TIA-604 معيار تفسير موصلات الألياف البصرية
* توجيه ROHS بشأن تقييد المواد الخطرة
تطبيقات WDM:
المواصفات والمعايير التكنولوجية
| نوع الألياف ((dB) | كورنينغ HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| طول الموجةnm) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق التشغيليnm) | ±10/20 | ± 15 | ± 15 | ||||||
| الدرجة | (ب) | أ | (ب) | أ | (ب) | أ | (ب) | أ | |
| خسارة الإدراج (((ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| العزلةديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL ((ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| التوجيهاتديسيبل) | ≥ 55 | ||||||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه تستثني المرفق
* يمكن تقديم مواصفات أخرى حسب متطلبات العميل
معلومات الطلب:
| الـ WDM | ... لا | XX- | XX- | إكس... | XX- | XX- | إكس | |||
| 95:980 و1550nm 135:1310 و1550nm 65:1060 و1550nm 45:1480 و1550nm | 01: :SMF-28e 02: HI1060flex 03: OFS BF05635-02 |
1:1m إكس:التخصيص |
25250 ميكرومتر الألياف 09:900μM حبل خفيف الألياف 20: 2mm 30: كابل 3 ملم |
SC:SC/UPC SA:SC/APC ...... 00لا يوجد رابط |
أ: أ ب: ب ج: ج |
|||||
| الدرجة | العملية طول الموجة | نوع الألياف | طول الألياف | نوع ذيل الخنزير | نوع الاتصال | البعدn | ||||
نوع كابل WDM:
1الألياف ذات الوضع الواحد تسمح لنظام واحد بالانتشار.
2الألياف متعددة الوسائط تدعم انتشار الوسائط المتعددة.
3نطاق طول الموجة هو نطاق طول الموجات التي ستعمل فيها WDM.
4مسافة القناة هي الفرق في التردد من المركز إلى المركز بين القنوات المجاورة. مائتي غيغاهرتز تتوافق مع مسافة 0.4 نانومتر، 100 غيغاهرتز تتوافق مع مسافة 0.2 نانومتر،و 50 غيغاهرتز يتوافق معمسافة 1 نانومتر
5عدد القنوات هو عدد القنوات التي يجب على الجهاز إرسال المعلومات. يمكن أن يتراوح هذا العدد من 4 إلى 160 مع تحسينات التصميم بإضافة المزيد من القنوات.
الحزمة
العبوة الأصلية
حسب متطلبات العملاء
