تفاصيل المنتج:
|
| اسم وحدة: | LC / UPC 1x2 FBT مقرنة WDM | نوع المنفذ: | 1 × 2 |
|---|---|---|---|
| نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او SM فيبر | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات LC UPC | طول ضفيرة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| طول موجة التشغيل: | 980 ~ 1620 نانومتر | صفقة: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | 1x2 FBT Coupler WDM,LC / UPC FBT Coupler WDM,LC / UPC 1x2 FBT Coupler WDM |
||

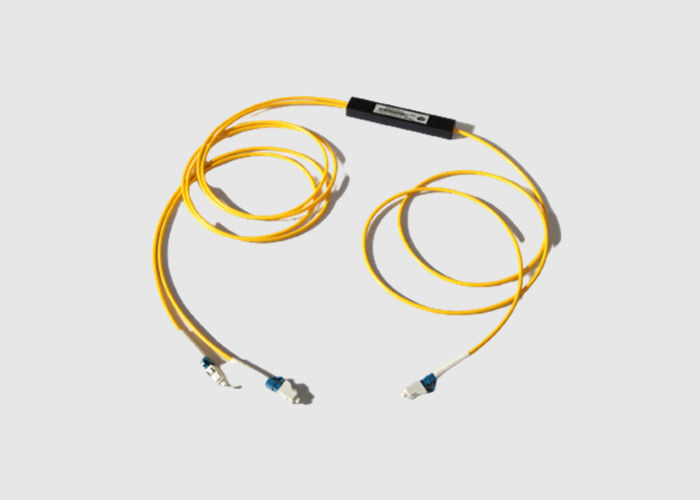

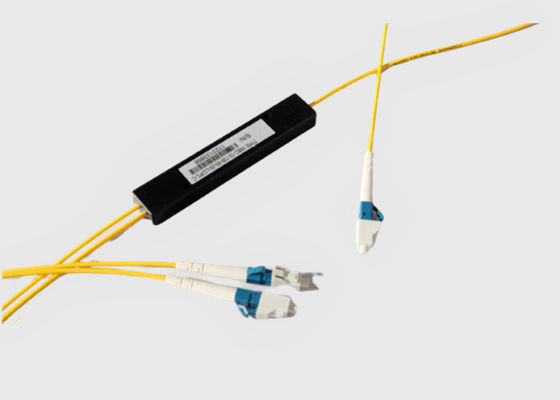

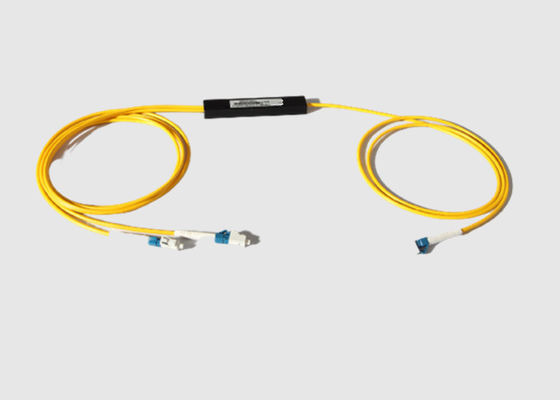

أقل موك FTTH نسبة فاصل النافذة المزدوجة LC / UPC 1x2 Fbt Coupler WDM
معلومات اساسية:
يعتمد WDM المصهور أيضًا على تقنية Fused Biconical Taper (FBT) ، ويتم استخدامه لدمج وفصل الإشارات الضوئية المرسلة على أطوال موجية مختلفة.بالمقارنة مع نوع المرشح WDM (جهاز FWDM) ، فإن WDM المنصهر يوفر خسارة إدخال منخفضة وسعرًا أقل بكثير ، ويستخدم على نطاق واسع في شبكة النقل البصري ومراقبة حالة الشبكة.
نحن نقدم حلولاً كاملة ومرنة لمقرنات الألياف الضوئية المنصهرة (FBT Coupler) وتطبيقات WDM المنصهرة.نظرًا لحزمنا الصغيرة القياسية (3.0 × 54 مم) ،
فوائد وميزات FBT WDM:
خسارة فائضة منخفضة
نسبة اقتران مختلفة
حجم مضغوط
استقرار وموثوقية عالية
SM ، MM ، إصدار PM
تطبيق WDM المدمج
فوائد وميزات FBT WDM:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية المنفعلة
* متطلبات GR-326-CORE للوصلات الضوئية أحادية الوضع لتجمعات وصلات الرمل
* معيار تفسير موصل الألياف البصرية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
تطبيقات WDM:
المواصفات ومعايير التكنولوجيا:
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| رتبة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن إجراء مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| رتبة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
نوع كابل WDM:
1. تسمح الألياف أحادية الوضع بالانتشار بطريقة واحدة.
2. تدعم الألياف متعددة الأوضاع انتشار أنماط متعددة.
3. نطاق الطول الموجي هو نطاق الأطوال الموجية التي ستعمل بها WDM.
4. عرض النطاق الترددي ، الذي يسمى أيضًا تباعد القنوات ، هو حجم النوافذ بوحدة نانومتر.
5. تباعد القنوات هو الفرق من المركز إلى المركز في التردد بين القنوات المجاورة.مائتان جيجاهرتز تقابل تباعدًا قدره 0.4 نانومتر ، و 100 جيجاهرتز يتوافق مع تباعد 2 نانومتر ، و 50 جيجاهرتز يتوافق مع تباعد 1 نانومتر.
6. عدد القنوات هو عدد القنوات التي يجب على الجهاز إرسال المعلومات إليها.يمكن أن يتراوح هذا الرقم من 4 إلى 160 مع تحسينات التصميم التي تضيف المزيد من القنوات.
7. خسارة الإدخال هي التوهين الناجم عن إدخال مُضاعِفات تقسيم الطول الموجي (WDM) في نظام إرسال بصري.
الخسارة المعتمدة على الاستقطاب هي أقصى انحراف في خسارة الإدراج عبر جميع حالات استقطاب المدخلات.
خدمة ووهان جيهي بالاتصالات:
-- تحسن مستمر؛قبول التحديات الجديدة
- ابتكار عمليات جديدة ، وابتكار منتجات جديدة لصالح عملائنا
- عينات مجانية للاختبار
- فحص المصنع ، قبول فحص الطرف الثالث أيضًا
- فريق أصغر سنا
