تفاصيل المنتج:
|
| اسم وحدة: | WDM مقرنة وضع فردي | نوع المنفذ: | 1 × 26 |
|---|---|---|---|
| نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او SM فيبر | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات LC UPC | طول ضفيرة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1310 أو PM1550 | قناة الخيار: | 2 ، 4 ، 8 ، 16 ، 18 ، 36 ، 48 قناة |
| طول موجة التشغيل: | 980 ~ 1620 نانومتر | صفقة: | Original Carton Package; حزمة الكرتون الأصلية ؛ As customers' requirement < |
| إبراز: | 1310 1550nm Fiber Optic WDM,مقرنة الألياف البصرية WDM 900um,مقرنة الألياف البصرية WDM أحادية الوضع |
||

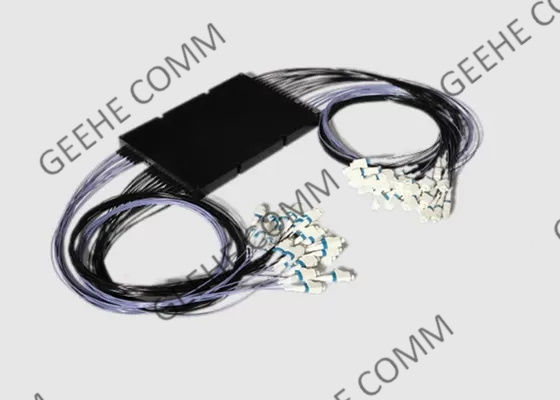

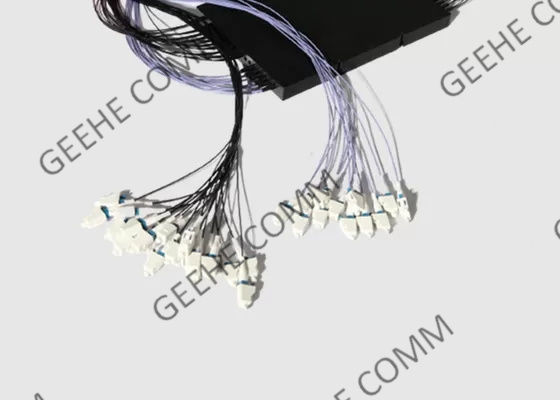

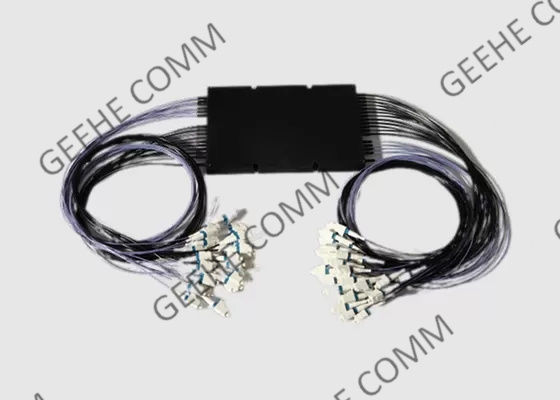

عالية العزلة 1310 1550nm 900um WDM المقرنة مع SC / APC
معلومات اساسية:
من الشائع ربط طولين موجيين مختلفين جدًا في نفس مسار الضوء في تطبيقات خلط التردد غير الخطي ، كما هو الحال في SFG / DFG أو OPA.ومع ذلك ، قد لا يتوفر حل اقتران طولين موجيين مختلفين جدًا في نفس الألياف الضوئية عبر قارنات WDM الشائعة في السوق.
لحل مشكلة الاقتران هذه ، نوفر قارنات WDM خاصة لراحة تطبيقك.يمكنك تحديد أطوال موجات الإدخال / الإخراج المرغوبة وأنواع الألياف المفضلة في كل منفذ اقتران.سنقوم بتصميم / تصنيع مقرنات WDM خاصة للمساعدة في دمج الطول الموجي أو تقسيمه في تطبيقات خلط التردد غير الخطي.
فوائد وميزات FBT WDM:
الاعتماد والامتثال:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية المنفعلة
* متطلبات GR-326-CORE للوصلات الضوئية أحادية الوضع لتجمعات وصلات الرمل
* معيار تفسير موصل الألياف البصرية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
تطبيقات WDM:
المواصفات ومعايير التكنولوجيا:
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| رتبة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن إجراء مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| رتبة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
موصلات WDM
خدمة ووهان جيهي بالاتصالات:
-- تحسن مستمر؛قبول التحديات الجديدة
- ابتكار عمليات جديدة ، وابتكار منتجات جديدة لصالح عملائنا
- عينات مجانية للاختبار
- فحص المصنع ، قبول فحص الطرف الثالث أيضًا
- فريق أصغر سنا
اتصل شخص: Ms. Yu Ying
الهاتف :: +86 15727094728
