تفاصيل المنتج:
|
| اسم وحدة: | توصيلات وحدة WDM تنصهر | تكوين الميناء: | 1 × 2 |
|---|---|---|---|
| مركز الطول الموجي: | 1550 نانومتر | عرض النطاق: | ± 20 نانومتر |
| نسبة انقراض الاستقطاب: | ≥ 17db | نوع الألياف: | بي ام باندا فايبر بجميع المنافذ او اس ام فايبر |
| منفذ المرور المشترك: | PM980 أو PM1550 | قناة الخيار: | 4 ، 8 ، 16 ، 18 قناة |
| الطول الموجي التشغيلي: | 980 ~ 1620 نانومتر | الحزمة: | حزمة مصغرة ، حزمة الوحدة ، حزمة الإطار |
| إبراز: | مقرنة الألياف 155 نانومتر,مقرنة الألياف 50/50 مساءً,مقرنة صيانة الاستقطاب 155 نانومتر |
||

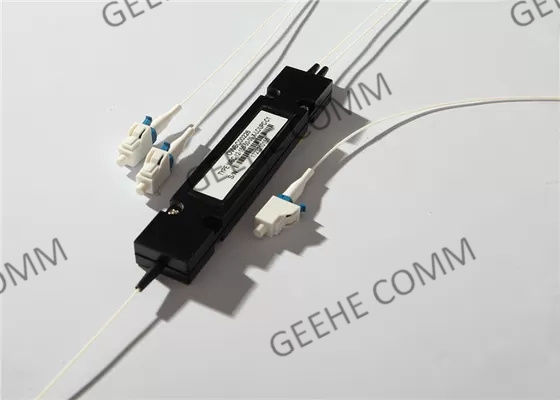

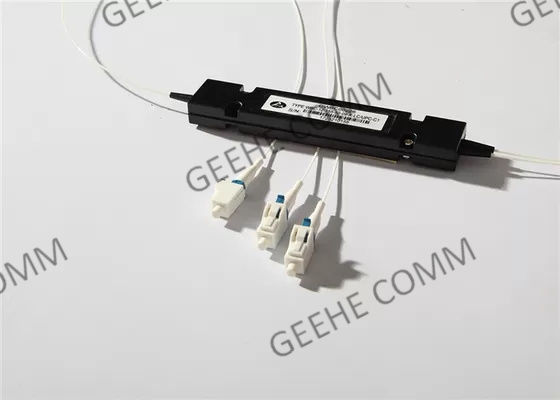

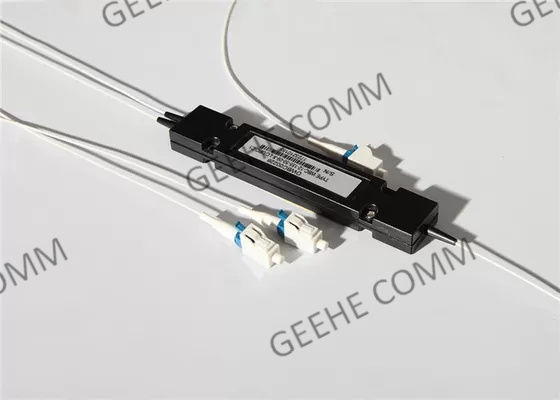

50:50 موزع مرشح للحفاظ على الاستقطاب أحادي الوضع 1x2 155 نانومتر
معلومات أساسية:
تجمع موصلات الحفاظ على الاستقطاب (PMC) أو تقسم الضوء الوارد وتحافظ على حالات الاستقطاب الخاصة بها في منافذ الإخراج.
يتوفر نوعان من موصلات PM، وهما مكونات فرعية بصرية دقيقة أو قائمة على الألياف المنصهرة PM. تتمتع موصلات PM بأطوال موجية مركزية عند 1310 نانومتر أو 1550 نانومتر أو 1064 نانومتر. يمكن تحديد نسب الاقتران الخاصة بها بدقة عالية. يتوفر تكويناتان، 1x2 أو 2x2.
نسبة تقسيم مرشح الحفاظ على الاستقطاب من Geehe: 1:99، 2:98، 5:95، 10:90، 50:50، 1:99، 2:98، 5:95، 10:90، 50:50.
فوائد وميزات FBT WDM:
الشهادات والامتثال:
GR-1209-CORE متطلبات المكونات البصرية السلبية
GR-1221-CORE متطلبات ضمان الموثوقية للمكونات البصرية السلبية
GR-326-CORE متطلبات موصلات الألياف الضوئية وتجميعات الوصلات أحادية الوضع
TIA-604 معيار قابلية التشغيل المتبادل لموصلات الألياف الضوئية
ROHS توجيه بشأن تقييد المواد الخطرة
تطبيقات WDM:
--FTTX
-- شبكات بصرية سلبية (PON)
-- أنظمة الفيديو الرقمية والهجينة
-- وصلات CATV وأجهزة استشعار الألياف
-- الاتصالات عن بعد لمسافات طويلة
-- توزيع الوصول / PON
المواصفات والمعلمات التقنية:
| المعلمة | P | A | |||||||||
| طول الموجة التشغيل | 1480/1550 نانومتر | ||||||||||
| فقدان الإدخال (الحد الأقصى))(ديسيبل) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21 / 0.8 | 18 / 0.8 | 14.2 / 0.9 | 11.2 / 1.1 | 3.6 | 22 / 1.0 | 18.5 / 1.0 | 14.8 / 1.1 | 11.8 / 1.3 | 4.0 | ||
| الحد الأقصى للتوحيد (ديسيبل) | 0.8 | ||||||||||
| الحد الأدنى لنسبة الانقراض(ديسيبل) | 20 | 18 | |||||||||
| فقدان العودة البصرية(ديسيبل) | ≥50 | ||||||||||
| معالجة الطاقة(مللي واط) | 500 | ||||||||||
| درجة حرارة التشغيل(℃) | -10~+75 | ||||||||||
| درجة حرارة التخزين(℃) | -40~+85 | ||||||||||
| نوع الألياف | ألياف PM Panda | ||||||||||
| أبعاد العبوة (مم) | Φ3 x L35 OR Φ3 x L48 | ||||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن إجراء مواصفات أخرى بناءً على متطلبات العميل
معلومات الطلب:
| PMC | -X | -X2 | -XX | -XX | -X | -XX | -XX | X |
| P: ممتاز A: الدرجة A X: عند الطلب |
12:1x2 22:2x2 |
55:1550 نانومتر xx: عند الطلب |
01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 م x: عند الطلب |
25:250μM Fiber 09:900μM loose Fiber 20:2mm光缆 30:3mm光缆 |
SC:SC/UPC SA:SC/APC 00:no connector | A: A B: B C: C |
|
| الدرجة | رقم المنفذ | طول الموجة التشغيل | نسبة الاقتران | طول الألياف | نوع الألياف | نوع التوصيل | البعد |
