تفاصيل المنتج:
|
| اسم وحدة: | WDM في الاتصالات البصرية | نوع المنفذ: | 2 × 4 |
|---|---|---|---|
| نوع الألياف: | ألياف PM Panda | السترة: | 250um أو 900nm أو غيرها |
| موصلات: | مع موصلات LC upc | طول ضفيرة: | 1 م ، 1.5 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1550 | قناة الخيار: | 4 ، 8 ، 16 ، 18 قناة |
| طول موجة التشغيل: | 980 ~ 1620 نانومتر | صفقة: | حزمة صغيرة ، حزمة وحدة ، حزمة الإطار |
| إبراز: | 1480nm Fiber Optic WDM,وحدة WDM 1480nm,معدد تقسيم موجة 1480nm |
||

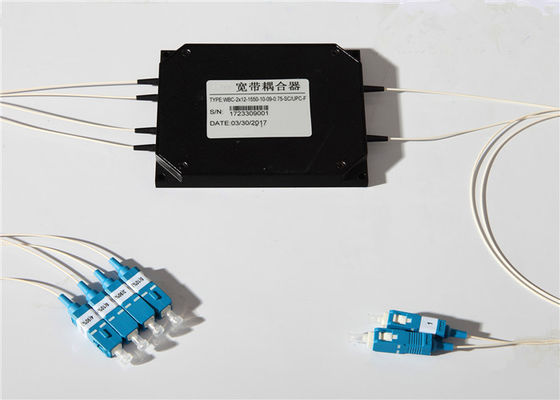

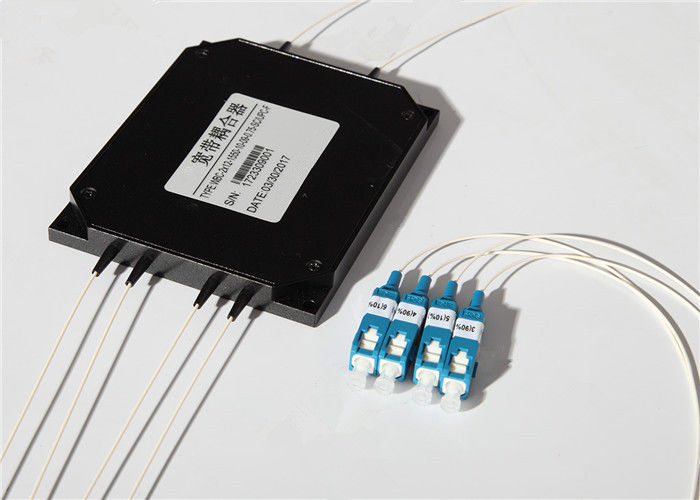

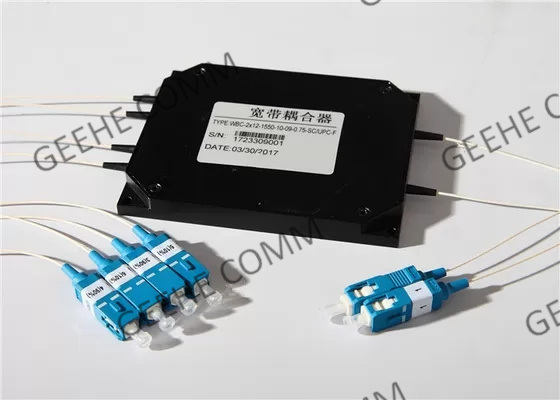

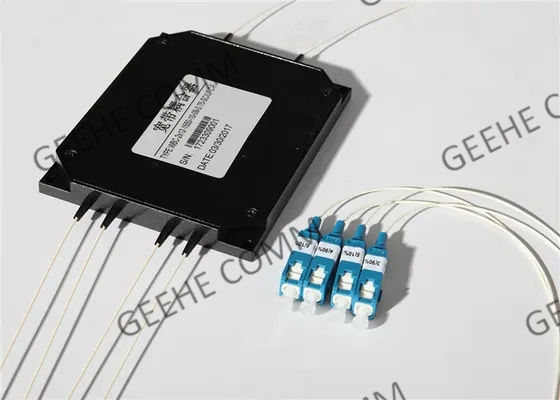

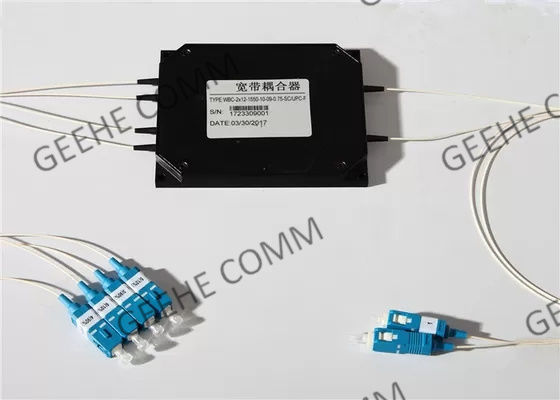

اتجاهية عالية 2 × 4 Fan Out 1480 / 1550nm وحدة WDM المنصهرة مع موصل LC
معلومات اساسية:
تم تصميم قارنة التوصيل المنصهرة ذات الوضع الفردي 2 × 4 من خلال استخدام تقنية الاستدقاق الثنائي المخروطي (FBT).يمكن استخدامه لتقسيم إشارة الإدخال بنسب مختلفة مع فقدان إدخال منخفض.
يمكنك اختيار نوعين رئيسيين من وحدات WDM المنصهرة: WDM المدمج المستخدم في مضخمات الألياف الضوئية ، مثل 980 / 1550nm ، 1480 / 1550nm ، 980 / 1060nm Fused WDM ؛وحدة WDM المدمجة المستخدمة في أنظمة الاتصالات البصرية ثنائية الاتجاه أو CWDM ، مثل 1310 / 1550nm WDM Module.
الموصلات متوفرة: LC-UPC و LC-APC و LC-PC و SC-UPC و SC-APC و SC-PC و FC-UPC و FC-APC و FC-PC و ST-UPC إلخ.
فوائد وميزات FBT WDM:
* نسبة اقتران مختلفة
* عزل قناة عالية
* التوحيد والموثوقية العالية
* انخفاض الخسارة في الإدراج والعودة
* مستقر وموثوق بشكل استثنائي
* دعم التخصيص
الاعتماد والامتثال:
* متطلبات GR-1209-CORE للمكونات البصرية السلبية
* متطلبات ضمان الموثوقية GR-1221-CORE للمكونات البصرية المنفعلة
* متطلبات GR-326-CORE للوصلات الضوئية أحادية الوضع لتجمعات وصلات الرمل
* معيار تفسير موصل الألياف البصرية TIA-604
* توجيه ROHS بشأن تقييد المواد الخطرة
تطبيقات WDM:
* FTTX
* الشبكات الضوئية السلبية (PON)
* أنظمة الفيديو الرقمية الهجينة
* وصلات الكيبل التلفزيوني وأجهزة استشعار الألياف
* اتصالات طويلة المدى
* وصول / توزيعات PON
* LAN / WAN / مترو
* مركز البيانات
المواصفات ومعايير التكنولوجيا:
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| رتبة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن إجراء مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| رتبة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | ديمينسيون | ||||
