تفاصيل المنتج:
|
| اسم وحدة: | الفاصل CWDM | نوع المنفذ: | 1 × 2 (2 × 2 اختياري) |
|---|---|---|---|
| نوع الألياف: | ألياف PM Panda | السترة: | 250um أو 900nm أو غيرها |
| موصل: | مع موصل أو بدون موصل اختياري | طول ضفيرة: | 1 م أو حسب الطلب |
| منفذ المرور المشترك: | PM980 أو PM1550 | قناة الخيار: | 4 ، 8 ، 16 ، 18 قناة |
| طول موجة التشغيل: | 1260 ~ 1620 نانومتر | ضمان: | 12 شهر |
| إبراز: | 1 × 2 CWDM الفاصل,1260nm الألياف البصرية WDM,1260nm CWDM الفاصل |
||

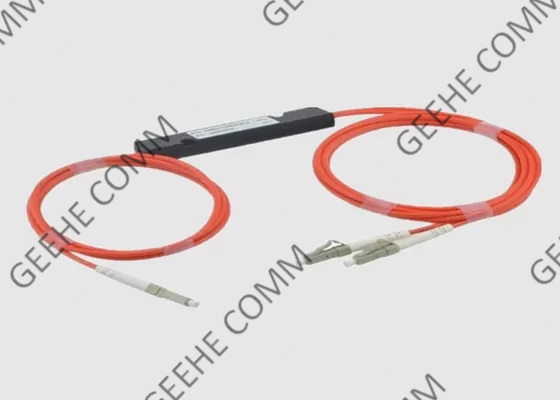

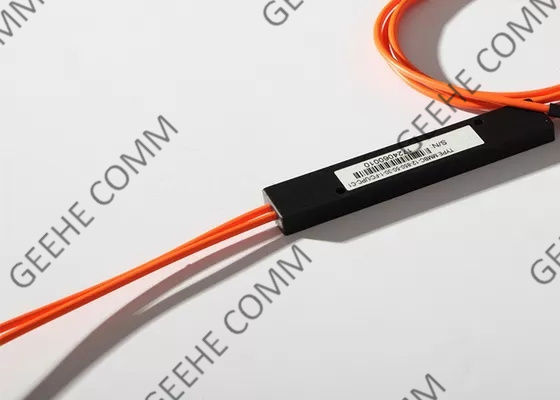

مرشح جهاز الاستقبال البصري 1 × 2 (2 × 2) WDM لنظام الاتصالات البصرية
معلومات المنتج:
WDM هو اختصار لـ Wavelength-Division Multiplexing وهو الآن أحد أكثر التقنيات استخدامًا لأنظمة الاتصالات الضوئية عالية السعة.
تعمل وحدة WDM على توسيع النطاق الترددي لشبكات مترو / الوصول.تعتمد وحدات CWDM ذات 4 قنوات و 8 قنوات على أجهزة مُضاعِف تقسيم الطول الموجي.يمكن أن تكون بمثابة MUX / DEMUX مع تباعد قناة 20 نانومتر.لديها فقدان إدخال منخفض ، PDL منخفض ، عزل عالي ، واستقرار حراري جيد.
يستخدم WDM على نطاق واسع في الاتصالات طويلة المدى وتوزيعات الوصول / PON وشبكات CATV.
فوائد وميزات WDM:
تطبيقات WDM:
* شبكات وأنظمة إدارة الطلب على المياه
* مراقبة الطول الموجي البصري لشبكات الشبكة المرنة
* مراقبة الطاقة الضوئية لشبكات الشبكة المرنة
* وحدة OSA لمعدات الاختبار والقياس
* إشارة التحكم في التغذية الراجعة لموازنة الطاقة في DWDM
* مراقبة القوة لتحقيق التعادل
* مراقبة شبكات الطرق
المواصفات ومعايير التكنولوجيا:
| نوع الألياف (ديسيبل) | Corning HI1060flex أو OFS BF05635-02 | SMF-28e | |||||||
| الطول الموجي التشغيل (نانومتر) | 980 و 1550 | 1060 و 1550 | 1310 و 1550 | 1480 و 1550 | |||||
| عرض النطاق الترددي للتشغيل (نانومتر) | ± 10/20 | ± 15 | ± 15 | ||||||
| رتبة | ص | أ | ص | أ | ص | أ | ص | أ | |
| فقدان الإدراج(ديسيبل) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| عزل(ديسيبل) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (ديسيبل) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||||||
* المواصفات المذكورة أعلاه لا تشمل الموصل
* يمكن إجراء مواصفات أخرى حسب طلب العميل
معلومات الطلبية:
| WDM- | ن- | XX- | XX- | X- | XX- | XX- | X | |||
| 95: 980 و 1550 نانومتر 135: 1310 و 1550 نانومتر 65: 1060 و 1550 نانومتر 45: 1480 و 1550 نانومتر | 01:: SMF-28e 02: HI1060flex ، 03: OFS BF05635-02 |
1: 1 م X: التخصيص |
25: 250 ميكرومتر من الألياف 09: كابل ألياف مفكوك 900μM مقاس 20: 2 مم 30: كابل 3 مم |
SC: SC / UPC SA: SC / APC ...... 00: لا يوجد موصل |
ج: أ ب: ب نسخة |
|||||
| رتبة | عملية الطول الموجي | نوع الألياف | طول الألياف | نوع الضفيرة | نوع الاتصال | البعد | ||||
