تفاصيل المنتج:
|
| اسم الطراز: | مقرنة الألياف البصرية البسيطة | نوع تكوين المقرنة الضوئية: 1 × 2 الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 2 / 98etc | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 1 × 2 مع موصل LC |
لا توجد اتصالات MxN أنابيب الفولاذ ذات الوضع الواحد FBT المفاصل
المجموعة البصرية مقدمة موجزة
يربط جهاز الفصل البصري لـ FBT أليافين أو أكثر معًا، ثم يذوب ويمتدّها على شريحة، ويرصد تغير نسبة الفصل في الوقت الحقيقي.بعد أن تصل نسبة الانقسام إلى المتطلب، يتم الانتهاء من امتداد الذوبان ، ويتم الاحتفاظ بواحدة من أطراف الألياف (يتم قطع الباقي) كمدخول ، ويتم استخدام الطرف الآخر كمخرج متعدد.

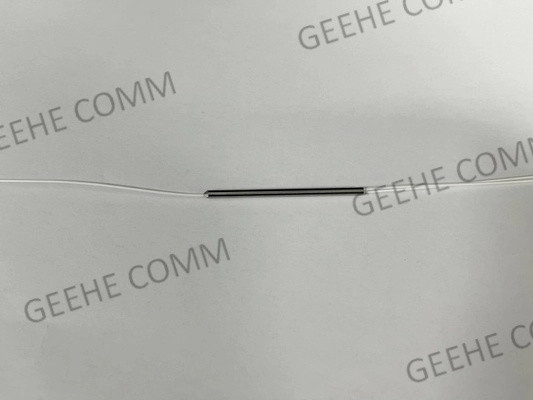

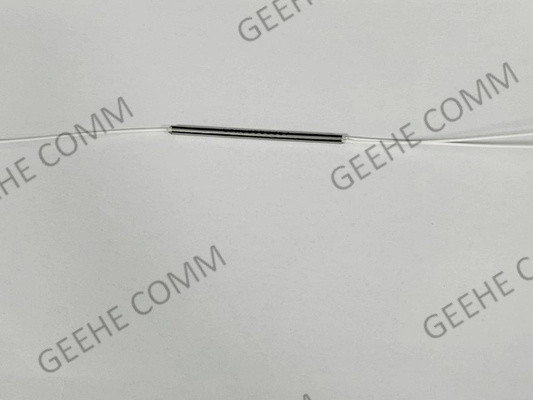

الألياف المذابة هشة جداً، وهي محمية بأنبوب زجاجي مصنوع من البوقسي و مسحوق السيليكا. ثم أنبوب الفولاذ المقاوم للصدأ يغطي أنبوب الزجاج الداخلي و يختم بواسطة السيليكون.
خصائص و فوائد مقبلات الألياف البصرية:
1) خسارة منخفضة و WDL منخفضة
2) PDL منخفض للغاية
3) عرض النطاق الترددي العريض للغاية +/- 80nm
4) التوجيه العالي
5) حزمة صغيرة الحجم
6) نافذة عمل مزدوجة
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤28 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80 ~ 7.40/≤1.2 | 6.50 ~ 7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60 ~ 15.50/≤ 0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.15 | |||
| خسارة العائد ((dB) | ≥50 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه هي بدون رابط
* يمكن تقديم مواصفات أخرى بناء على طلب العميل
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 35- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: التخصيص |
12:1x2 22-أجل. |
351310/1550nm | 0101:99 0202:98 ...... 505050 |
11 متر x: التخصيص |
25: 250μM الألياف 09: 900μM الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | طول موجة التشغيل | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
EX:WBC-P-12-35-50-1-09-0-B
التطبيقات المتعلقة بـ 2 × 2 رباط أوبتيكي:
أنظمة FTTx
شبكات LAN و WAN و Metro
الشبكات البصرية السلبية التناظرية/الرقمية
الاتصالات السلكية واللاسلكية لمسافات طويلة
وحدات الإرسال/المستقبل ذات الأحجام الصغيرة
نظام الاتصال البصري
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) مراجعة المصنع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
