تفاصيل المنتج:
|
| اسم الطراز: | LC / PC 1 × 3 FBT مقرنة | نطاق الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | نافذة واحدة، نافذة مزدوجة، نافذة ثلاثية، WDM |
| نوع الجهاز: | مقرنة تنصهر | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| أبعاد الحزمة: | Ø4x 40;Ø4x 54;98x16x9 ملم | نوع التكوين: | 1 × 3 مع موصل LC |
| إبراز: | مقرنة الألياف البصرية لـ GPON,LC / PC 1 × 3 FBT Fiber Coupler,850nm LC / PC 1 × 3 FBT Coupler |
||

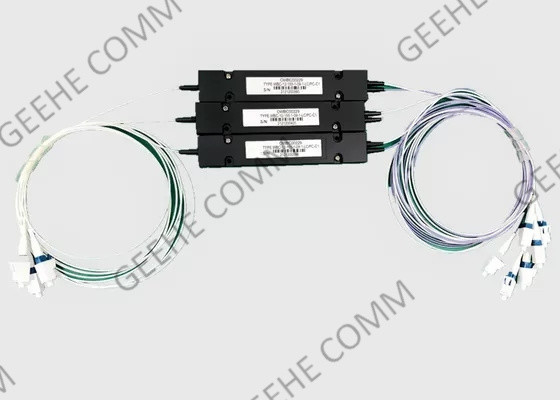

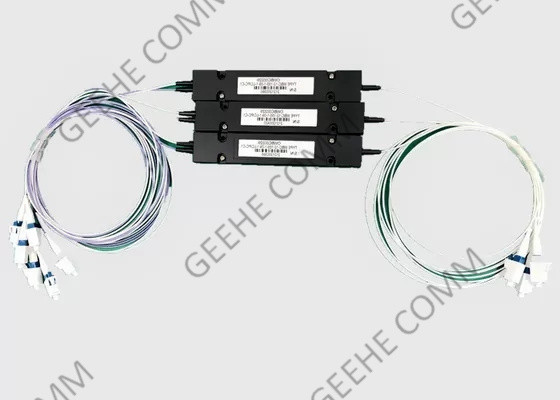

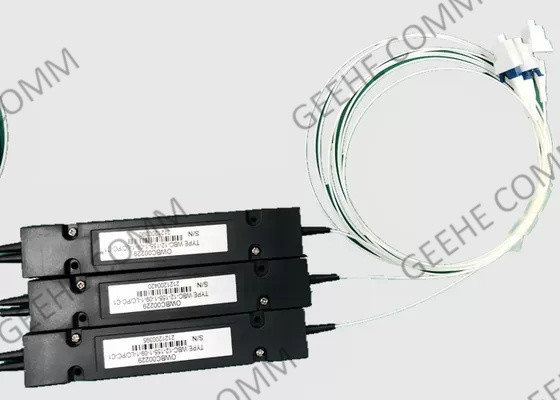

المصنع النهائي 850nm MM 2/98 مقبلات الارتباط LC/PC 1 × 3 FBT لـ GPON
مُقترحات مختصّرة لجهاز التوصيل:
يفرق مقبل الألياف أو يجمع بين الضوء في أطوال موجة تشغيلية من 350-2000nm. هناك مجموعة متنوعة من أنواع الألياف المتاحة بما في ذلك الألياف أحادية الوضع ، متعددة الأوضاع ، PM ، POF ، PCF ، Mid-IR.خصائص الحجم الصغير، صلبة ، منخفضة الخسارة ، وتشغيل مستقر تسمح بالاندماج في أجهزة وأجهزة ووحدات. تتوفر أيضًا أنواع مقترحات طاقة عالية.
خصائص ومزايا مقبلات الألياف البصرية:
المواصفات والمعايير الخاصة بجهاز الارتباط العريض لثلاث نوافذ:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و 1490 و 1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm،1490 ± 40nm،1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.1 | |||
| خسارة العائد ((dB) | ≥ 55 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 345- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: بناء على الطلب |
12:1x2 22-أجل. |
1310 و 1490 و 1550nm | 0101:99 0505:95 ...... 505050 |
11 متر x: عند الطلب |
25: 250 ميكرومتر الألياف 09: 900 ميكرومتر الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب ج: ج |
|
| الدرجة | رقم الميناء | العملية طول الموجة | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الجهاز | البعد |
مقارنة بين مقبض FBT ومقسم PLC:
| المعلمات | مقطوعة FBT | جهاز تقسيم PLC |
| طريقة التصنيع | يتم ربط قطعتين أو أكثر من الألياف الضوئية معًا ووضعها على جهاز ألياف مصقول.ثم يتم رسم الألياف وفقا لفرع الخروج والنسبة مع تحديد واحد الألياف كمدخل. | تتكون من شريحة بصرية واحدة وعدة صفوف بصرية اعتمادا على نسبة الإخراج. يتم ربط المصفوفات البصرية في كلا طرفي الشريحة. |
| طول الموجة | 1310nm و 1550nm (المعيار) ؛ 850nm (الخصم) | 1260nm -1650nm (طول موجة كامل) |
| التطبيق | HFC (شبكة الألياف والكابلات المتجانسة لـ CATV) ؛ جميع تطبيقات FTIH. | نفس الشيء |
| الأداء | يصل إلى 1: 20 ٪ موثوق بها. بالنسبة للفصلات الكبيرة ، يمكن أن تصبح الموثوقية مشكلة. | جيد لجميع الانقسامات مستوى عال من الموثوقية والاستقرار |
| المدخلات/المخرجات | مدخل واحد أو إثنان بمخرج أقصاه 32 ألياف. | مدخل واحد أو إثنان مع مخرج أقصاه 64 ألياف. |
| الحزمة | أنبوب فولاذي (يتم استخدامه بشكل رئيسي في المعدات) ؛ وحدة ABS Black (العادية) | نفس الشيء |
| كابلات الدخول / الخروج | الألياف البصرية العارية: 0.9mm و 2.0mm و 3.0mm | نفس الشيء |
| حجم الحزمة | 1 × 2 إلى 1 × 8 حجم أصغر من PLC | أكثر من 1 × 8، PLC القسمة حجم أصغر |
| الاستقرار والموثوقية | الاستقرار أفضل | الاستقرار العالي ليس مثل FBT Splitter |
تطبيقات مقبلات الألياف البصرية:
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
