تفاصيل المنتج:
|
| اسم النموذج:: | مقرنة الألياف البصرية | نوع التكوين: | 1 × 2 |
|---|---|---|---|
| نوع الألياف: | 250um الألياف العارية | نوع تكوين المقرنة الضوئية: الطول الموجي 1x2 التشغيل: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
| نوع الحزمة: | أنبوب فولاذي | نسبة تقسيم: | 50:50 |
| أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow | وظيفة: | توزيع الألياف |
| متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC | الالتزام: | Telcordia GR1209 ، Telcordia GR1221 |
| إبراز: | مقرنة كابل الألياف البصرية 0.9 مم,مقرنة كابل الألياف البصرية 1550 نانومتر,مقرنة الألياف البصرية 0.9 مم 1 × 2 |
||
1x2 وضع واحد 1310 / 1550nm 0.9mm أنبوب فضفاض مزدوج النافذة المقرنة
يقدم المقرن البصري:
1X2 FBT Splitter ، نافذة مفردة مزدوجة ، أنبوب فضفاض 0.9 مم
تم تصميم قارنات الألياف الضوئية لتقسيم الضوء بأقل خسارة من ألياف إلى ألياف أو لدمج الضوء من ألياف ليفية واحدة.وهي مصممة لتقسيم الطاقة والتنصت في معدات الاتصالات وشبكات الكيبل التلفزيوني ومعدات الاختبار.
يمكن لـ Geehe توفير مقسمات FBT مخصصة في مجموعة متنوعة من الأنماط: قارنات ذات نافذة واحدة ، ونافذة مزدوجة ، وثلاثة قارنات عريضة النطاق.
1 × 2 ميزات مقرنة الألياف العارية:
المواصفات والمعلمة:
| معامل | ص | أ | |||
| الطول الموجي التشغيلي (نانومتر) | 1310 و 1550 | ||||
| عرض النطاق الترددي للتشغيل (نانومتر) | 1310 ± 40 نانومتر ، 1550 ± 40 نانومتر | ||||
| نوع الألياف (ديسيبل) | Corning G652D أو Corning G657 A1 | ||||
| فقدان الإدراج (ديسيبل) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70 ~ 4.40≤2.5 | 3.50 ~ 4.60 / ≤2.8 | |||
| 30/70 | 5.00 ~ 5.60 / ≤1.8 | 4.90 ~ 6.10 / ≤2.1 | |||
| 20/80 | 6.80 ~ 7.40 / ≤1.2 | 6.50 ~ 7.70 / ≤1.2 | |||
| 10/90 | 9.60 ~ 10.50 / 0.6 | 8.80 ~ 11.40 / ≤0.8 | |||
| 5/95 | 12.70 ~ 13.50 / 0.4 | 12.05 ~ 14.05 / ≤0.5 | |||
| 3/97 | 14.60 ~ 15.50 / 0.3 | 13.60 ~ 16.05 / ≤0.4 | |||
| 2/98 | 16.60 ~ 17.90 / 0.25 | 15.60 ~ 18.20 / ≤0.3 | |||
| 1/99 | 19.20 ~ 20.80 / ≤0.2 | 18.80 ~ 21.40 / 0.25 | |||
| PDL (ديسيبل) | ≤0.1 | ≤0.15 | |||
| خسارة العودة (ديسيبل) | ≥50 | ≥45 | |||
| الاتجاهية (ديسيبل) | ≥55 | ||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه بدون موصل
* يمكن عمل مواصفات أخرى بناء على طلب العميل
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: قسط ج: الدرجة أ X: التخصيص |
12: 1 × 2 22: 2 × 2 |
35: 1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: التخصيص |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة | SC: SC / UPC SA: SC / APC 00: لا يوجد موصل |
ج: أ ب: ب ج: ج |
|
| درجة | رقم المنفذ | الطول الموجي التشغيلي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
مثال: WBC-P-12-35-50-1-09-0-B
تطبيق:
الاتصالات طويلة المدى
وحدة إرسال / استقبال بأحجام صغيرة
أنظمة الاتصالات البصرية
أدوات الاختبار
تطبيقات أخرى في أنظمة الألياف الضوئية

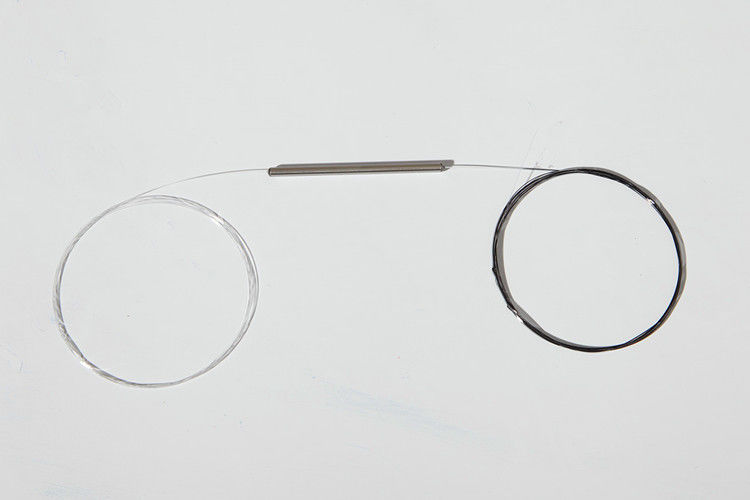

صورة الحزمة:
