تفاصيل المنتج:
|
| اسم النموذج: | 1x2 مقرنة الألياف البصرية | نوع تكوين المقرنة الضوئية: الطول الموجي 1x2 التشغيل: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| وظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| البعد الحزمة: | Ø4x 40 ؛ Ø4x 54 ؛ 98x16x9 ملم | نوع التكوين: | 1 × 2 مع موصل LC |
| إبراز: | 40/60 1x2 LC إلى مقرنة الألياف LC,1310 نانومتر LC إلى LC مقرنة الألياف,1310 نانومتر مقرنة الألياف متعددة الأوضاع |
||

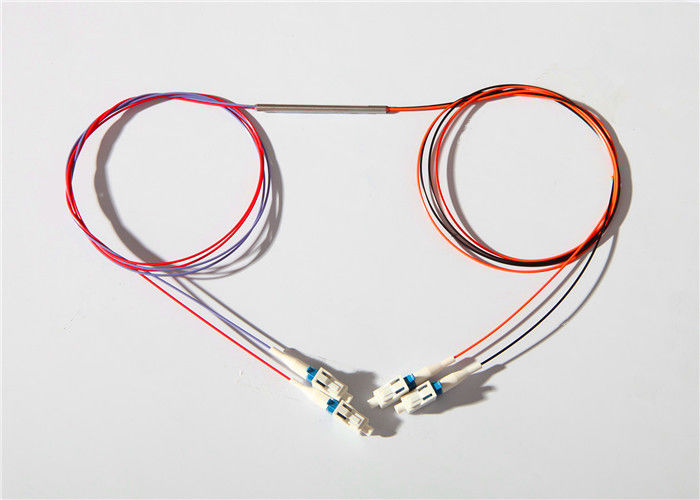

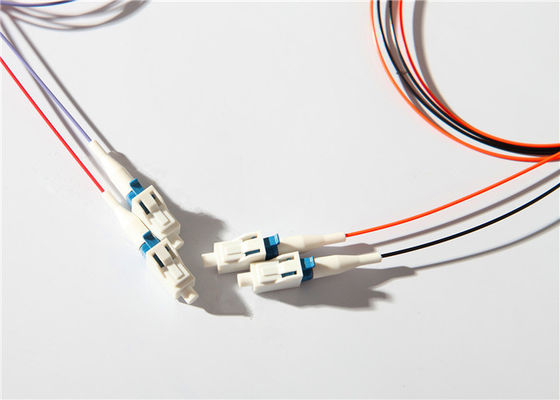

40:60 انقسام 3 متر أسلاك التوصيل المصنوعة 1x2 / 2x2 Multimode Fiber Optic LC to LC Coupler
يقدم موجز المقرنة البصرية:
مقرنة الألياف عبارة عن جهاز من الألياف الضوئية يحتوي على واحد أو أكثر من ألياف الإدخال وواحد أو عدة ألياف إخراج.يمكن أن يظهر الضوء من الألياف المدخلة في واحد أو أكثر من المخرجات ، مع احتمال أن يعتمد توزيع الطاقة على الطول الموجي والاستقطاب.مقسم متعدد الأوضاع مع نسبة انقسام محددة من ألياف إدخال أو ألياف إدخال إلى 2 مخرج.
يمكن تصنيع هذه القارنات بطرق مختلفة ، على سبيل المثال عن طريق الصهر الحراري للألياف بحيث تتلامس نوىها بشكل وثيق ، كما يمكن أن تكون موصلات الألياف متاحة: LC / UPC ، LC / APC ، SC / UPC ، SC / APC ، FC / UPC ، FC / APC ، ST / UPC.
1 × 2،2 × 2 FIber Optic Coupler الميزات والفوائد:
مواصفات ومعلمة مقرنة النافذة المزدوجة ذات العلامة التجارية الواسعة:
| معامل | ص | أ | |||
| الطول الموجي التشغيلي (نانومتر) | 1310 و 1550 | ||||
| عرض النطاق الترددي للتشغيل (نانومتر) | 1310 ± 40 نانومتر ، 1550 ± 40 نانومتر | ||||
| نوع الألياف (ديسيبل) | Corning G652D أو Corning G657 A1 | ||||
| فقدان الإدراج (ديسيبل) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70 ~ 4.40≤2.5 | 3.50 ~ 4.60 / ≤2.8 | |||
| 30/70 | 5.00 ~ 5.60 / ≤1.8 | 4.90 ~ 6.10 / ≤2.1 | |||
| 20/80 | 6.80 ~ 7.40 / ≤1.2 | 6.50 ~ 7.70 / ≤1.2 | |||
| 10/90 | 9.60 ~ 10.50 / 0.6 | 8.80 ~ 11.40 / ≤0.8 | |||
| 5/95 | 12.70 ~ 13.50 / 0.4 | 12.05 ~ 14.05 / ≤0.5 | |||
| 3/97 | 14.60 ~ 15.50 / 0.3 | 13.60 ~ 16.05 / ≤0.4 | |||
| 2/98 | 16.60 ~ 17.90 / 0.25 | 15.60 ~ 18.20 / ≤0.3 | |||
| 1/99 | 19.20 ~ 20.80 / ≤0.2 | 18.80 ~ 21.40 / 0.25 | |||
| PDL (ديسيبل) | ≤0.1 | ≤0.15 | |||
| خسارة العودة (ديسيبل) | ≥50 | ≥45 | |||
| الاتجاهية (ديسيبل) | ≥55 | ||||
| درجة حرارة التشغيل (℃) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه بدون موصل
* يمكن عمل مواصفات أخرى بناء على طلب العميل
معلومات الطلبية:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: قسط ج: الدرجة أ X: التخصيص |
12: 1 × 2 22: 2 × 2 |
35: 1310/1550 نانومتر | 01: 01:99 02: 02:98 …… 50:50:50 |
1: 1 م س: التخصيص |
25: 250 ميكرومتر من الألياف 09: 900 ميكرومتر من الألياف السائبة | SC: SC / UPC SA: SC / APC 00: لا يوجد موصل |
ج: أ ب: ب ج: ج |
|
| درجة | رقم المنفذ | الطول الموجي التشغيلي | نسبة اقتران | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
مثال: WBC-P-12-35-50-1-09-0-B
1 × 2 تطبيق FIber Optic Coupler:
أنظمة FTTx
شبكات LAN و WAN و Metro
الشبكات الضوئية السلبية / التناظرية
اتصالات بعيدة المدى
وحدة إرسال / استقبال بأحجام صغيرة
خدمة ووهان جيخه:
1) عالية الاستقرار البيئي
فقدان إدخال منخفض ، خسارة تعتمد على الاستقطاب منخفض ، انعكاس منخفض للظهر ، وتوحيد جيد
2) هيكل مضغوط
صغيرة الحجم ، يمكن تثبيتها مباشرة في مجموعة متنوعة من صناديق النقل وتستهلك مساحة صغيرة
3) مراقبة الجودة الصارمة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) التسليم السريع
مع العمال المهرة والمستقرين ، يكون معدل دوران الطلبات سريعًا من المنافسين
5) تدقيق المصنع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين ، مع 15 عامًا من الخبرة في فحص المصنع ونكون على دراية بعملية الفحص الكاملة بواسطة SGS
