تفاصيل المنتج:
|
| اسم النموذج: | موصلات MPO الألياف الضوئية | الألياف الأساسية: | 8 نواة ، 12 نواة أو 24 نواة |
|---|---|---|---|
| قطر الألياف: | 3.0 ملم | نوع الموصل: | MTP ، MPO ، MTP (Elite) ، MPO (Elite) |
| لون السترة: | بيج / أكوا / أخضر / أصفر ، إلخ | مادة سترة الألياف: | الناهض (Ofnr) ، الكامل (Ofnp) ، LSZH |
| طول الألياف: | 1 م أو حسب طلبك | نوع الألياف: | الوضع الفردي (OM3 ، OM4 ، OM5 اختيارية) |
| الطول الموجي: | 850 نانومتر / 1310 نانومتر / 1550 نانومتر | طلب: | المضخمات الضوئية ، ألياف الليزر |

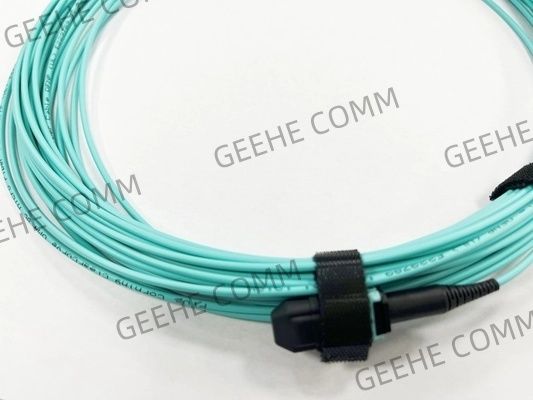

8F OM4 2 مم OD MPO (F) -MPO (F) النوع B OFNP خسارة منخفضة 13 م
وصف مختصر:
* يتوفر نوع خسارة الإدراج في Standard و Elite / Low Loss
* عدد الألياف متوفر في 8 ، 12 ، 24 ، 48 مركز
* نوع موصل MTP / MPO متوفر في: ذكر ، أنثى ، ذكر إلى أنثى
* نوع الألياف متاح في SM (G652D ، G657A1 ، G657A2) ، MM (OM3 ، OM4)
* يتوفر نوع غلاف الكابل في OFNR و LSZH و OFNP
* تتوفر أنواع الموصلات متعددة الألياف في MTP أو MPO مع APC أو نوع تلميع الكمبيوتر
* طول الكابل متاح من 1 إلى 999 متر ، حسب الطلب
* نوع الكابل متوفر في شكل دائري وشريط
* تحسين وتبسيط توجيه الألياف وتقليل مساحة إدارة الألياف
* يتوافق مع IEC-61754-7 ؛معايير EIA / TIA-604-5 (FOCIS 5).
الميزات والفوائد الرئيسية:
* موصل MPO مع التمهيد بزاوية
* مثالي لتجميع كبلات الألياف الشريطية المستديرة والبيضاوية والعارية
* عالية الأداء IL & RL
* يمكن إزالة الغلاف لإعادة التلميع
* يمكن فصله عن المحول بعلامة تبويب دفع وسحب
* متوفر في الحذاء المرن بزاوية 45 درجة و 90 درجة
* مقاومة ميكانيكية وحرارية عالية
المواصفات والمعلمات:
أداء الألياف البصرية:
| موصل MPO | قياسي Sm | Sm خسارة منخفضة | قياسي مم | خسارة منخفضة مم | |
| فقدان الإدراج | نموذجي (ديسيبل) | 0.35 | 0.2 | 0.35 | 0.2 |
| الحد الأقصى (ديسيبل) | 0.75 | 0.35 | 0.6 | 0.35 | |
| خسارة العودة (ديسيبل) | ≥60 لـ APC (8 زاوية تلميع) | ≥20 للكمبيوتر الشخصي | |||
| ≥50 للكمبيوتر الشخصي | - | ||||
| ذكر / أنثى (ديسيبل) | ذكر: مع دبابيس ، أنثى: بدون دبابيس | ||||
| قوة الشد (ديسيبل) | ≤0.3 (حد أقصى 66 نيوتن) | ||||
| الاهتزاز (ديسيبل) | ≤0.3 (10-55 هرتز) | ||||
| الدورة الحرارية (ديسيبل) | ≤0.3 (-40 ~ 75 ℃ ، 21 دراجة) | ||||
المعلمة الهندسية للوجه النهائي:
| العنصر | المواصفات | ||||
| SM | مم | ||||
| RX(مم) | دقيقة 2000 | ||||
| RY(مم) | الحد الأدنى 5 | ||||
| ارتفاع الألياف (نانومتر) | 1000-3500 | ||||
| الأعلى.فرق.ارتفاع الكل (نانومتر) | الحد الأقصى: 500 | ||||
| الأعلى.فرق.الارتفاع (نانومتر) | الحد الأقصى: 300 | ||||
| زاوية المحور السيني (°) | -0.2 ~ 0.2 | ||||
| زاوية المحور الصادي (درجة) | الكمبيوتر الشخصي: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 | |||
| تراجع الأساسية | غير متاح | -100 ~ 200 | |||
معلومات الطلبية:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO / MPO (أنثى إلى أنثى) MF: MPO / MPO (ذكر لأنثى) MM: MPO / MPO (ذكر إلى ذكر) | L: خسارة منخفضة ب: الخسارة القياسية | 12: 1 × 12 نواة 48: 4 × 12 نواة 72: 6 × 12 نواة 96: 8 × 12 نواة | ج: TIA568 من خلال النوع ب: TIA568 النوع العكسي ج: TIA568 من النوع المتقاطع | من 5 م إلى 50 م | |
| نوع الجنس | لون السكن | الطويق | معيار فقدان الموصل | نوى الألياف | قطبية | طول الألياف |
طلب:
التطبيقات والمعايير المرتبطة بها
كبلات جذع المصفوفة
صفيف الألياف إلى وحدات توزيع وشرائط ألياف أحادية
الوصول إلى حافة بطاقة الألياف عالية الكثافة
التوصيلات البينية للتبديل البصري

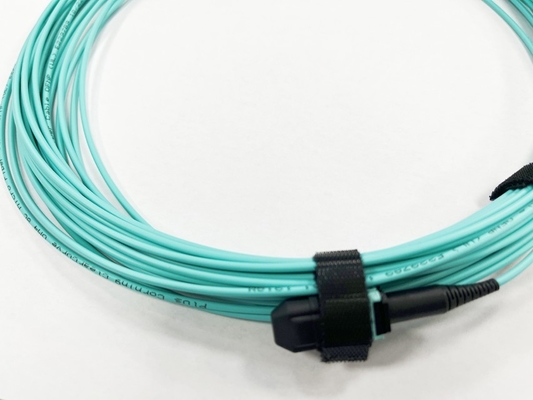

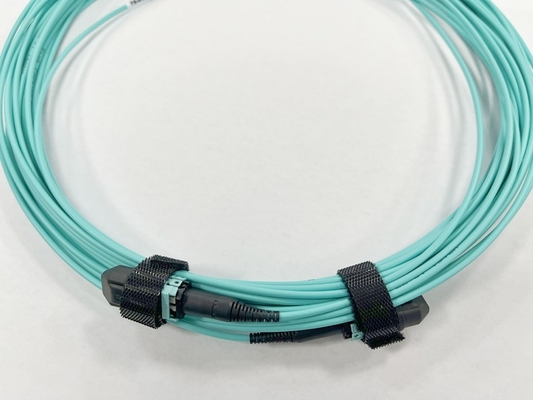

صورة MPO:
