تفاصيل المنتج:
|

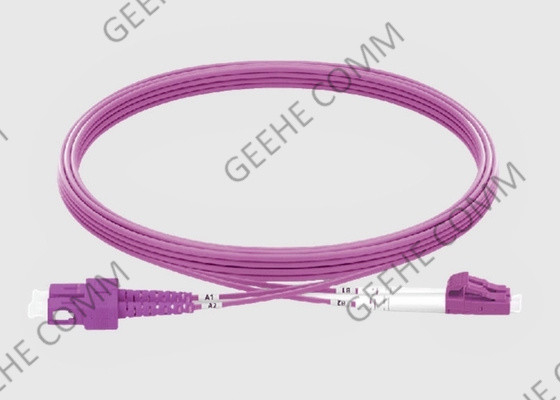

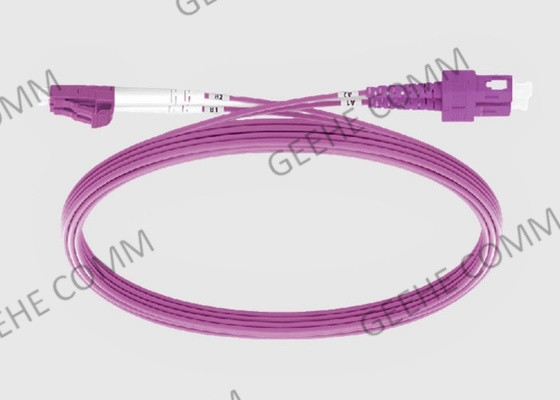

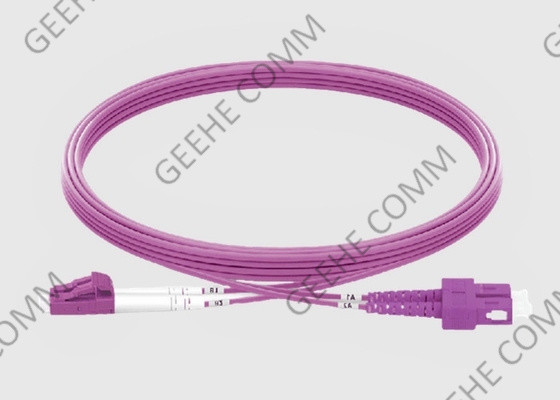

| اسم الطراز: | كابل توصيل الألياف SC إلى LC | غمد المواد: | PVC (OFNR) |
|---|---|---|---|
| طول السلك: | 1 م أو حسب الطلب | عدد الألياف: | 2 |
| قوة الشد (N): | ≥55 | قطر الكابل: | 0.9 مم ، 1.6 مم ، 2 مم أو 3 مم |
| اللون: | أصفر | مادة سترة: | PVC ، الناهض (OFNR) ، Plenum (OFNP) ، LSZH |
| الجانب أ - الموصل 1: | LC UPC دوبلكس | الجانب ب - الموصل 1: | SC UPC DUPLEX |
| إبراز: | 2.0 مم كابل تصحيح الألياف,كابل تصحيح الألياف متعدد الأوضاع على الوجهين 20 مترًا |
||
1لمحة موجزة:
2فائدة وخصائص سلك التشغيل SC إلى LC:
3تطبيقات سلك الألياف البصرية:
4المواصفات والتقنية المعيار
| المعلمات | القيمة | ||||
| نوع الجهاز | LC/UPC،FC/UPC،SC/UPC،MU/UPC | ||||
| طول الموجة المركزي(nm) | 1310 أو 1550,980 أو 1060,850,780 | ||||
| الحد الأقصى لخسارة الإدراج(ديسيبل) | 0.3 | ||||
| نسبة الانقراض الدقيقة(ديسيبل) | 23 | ||||
| الحد الأدنى لخسارة العائد(UPC)(dB) | 55 | ||||
| الحد الأدنى لخسارة العائد(الـ APC)(dB) | 65 | ||||
| التوجيه الرئيسي | المحور البطيء | ||||
| محاذاة المحور(deg) | ±3 | ||||
| درجة حرارة العمل°C) | -20~+70 | ||||
| درجة حرارة التخزين°C) | -40~+85 | ||||
| نوع الألياف | ألياف PM Panda | ||||
* بالنسبة للأجهزة التي تحتوي على جهاز توصيل.IL هو 0.3dB أعلى،RL هو 5dB أقل،ER هو 2dB أقل.
* مفتاح الاتصال الافتراضي موجه إلى المحور البطيء.
5المواصفات الخاصة بموصولات LC&SC وطرق التكنولوجيا:
| المعلم | الوحدة | مؤشر | |||
| نوع الوجه النهائي | البنك المركزي | UPC | الـ APC | ||
| إيه إل | ديسيبل | SM: ≤0.3;MM ≤0.1 | |||
| التكرار | ديسيبل | ≤0.1 | |||
| قابلية الاستبدال | ديسيبل | ≤0.2 | |||
| RL | (SM) | ديسيبل | ≥50 | ≥ 55 | ≥ 65 |
| م م م | ديسيبل | ≥36(بدون موصل APC) | |||
| أوقات التزاوج | >1000 | ||||
| درجة حرارة العمل | °C | -40~ +80 | |||
6معلومات طلب سلك التشغيل:
| الـ OFC | - إكس | - XX | - XX | - XX | - إكس | - إكس |
| (س): (سيمبلكس) د: المزدوج |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9 ملم 20:2.0 ملم 30:3.0 ملم | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:الباقي | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| وضع الألياف | نوع الجهاز | نوع الجهاز | قطر الكابل | نوع اللحاء | طول الألياف |
* EX: OFC-D-LA-LA-09-0-1.0
7كيف تختار سلك الألياف؟
1) وضع كابلات الألياف: وضع واحد أو متعدد الأوضاع
يشير وضع كابلات الألياف المربعة إلى كيفية سفر أشعة الضوء داخل الألياف. هناك حالتان للكابلات الألياف: وضع واحد ومتعدد الأوضاع.
2) عدد خيوط الألياف: بسيطة أو مزدوجة
وفقًا لعدد خيوط الألياف ، هناك سلك التصحيح الألياف البسيطة والثنائية. كما هو موضح في الشكل 2 ،سلك التصحيح بالألياف البسيطة يحتوي على خيط واحد من الألياف مع وصلة بسيطة واحدة في كل طرفيمكن ربطها بزوج من وحدات BiDi Transceiver المتميزة بمنفذ واحد.بينما يتكون سلك الألياف الثنائية من خيطين من الزجاج أو البلاستيك مع رابط ثنائي واحد (أو يعتبر اثنين من الاتصالات البسيطة)غالبًا ما يتم ربطه بمستقبلات مشتركة أو مستقبلات BiDi مزدوجة الألياف.
3) اختيار نوع الكابلات المناسبة (PVC/LSZH/OFNP/Armored)
عادة ، هناك ثلاثة أنواع من سترات الكابلات: بوليفينيل كلوريد (PVC) ، Low Smoke Zero Halogen (LSZH) و Optical Fiber Nonconductive Plenum (OFNP).يمكنك أن ترى هناك الميزات في الشكل أدناه واختيار الحق واحد لشبكة الخاص بك.
4) نوع الجهاز: LC، SC، ST أو غيرها
هناك العديد من أنواع الموصلات المستخدمة في كابلات الألياف مثل LC أو SC أو ST أو MTP أو MPO المدرجة في هذه المقالة.هناك أحدث تصميمات الموصولات تسمى MDC، والتي تمكن من تحقيق أعلى كثافة للاتصالات من خلال توفير ميزة 3X على مرفق LC القياسي. أنواع المرفقات المختلفة يجب أن يتم توصيلها إلى واجهات مختلفة ،لذا من الأفضل أن تؤكد نوع واجهة الأجهزة التي تستخدمها للمرة الأولى.
5) اختر نوع البولندي المناسب للجهاز (UPC/APC)
نظرًا لأن فقدان موصل APC أقل من موصلات UPC ، عادةً ما يكون الأداء البصري لموصلي APC أفضل من موصلات UPC. في السوق الحالية ،يتم استخدام وصلات APC على نطاق واسع في تطبيقات مثل FTTx، الشبكة البصرية السلبية (PON) والتنسيق المتعدد لقسمة الطول الموجي (WDM) التي هي أكثر حساسية لفقدان العودة. ولكن رابط APC عادة ما يكون مكلفًا أكثر من رابط UPC ،لذا يجب أن تزن الإيجابيات والسلبياتمع تلك التطبيقات التي تتطلب إشارة الألياف الضوئية عالية الدقة، يجب أن يكون APC الاعتبار الأول، ولكن الأنظمة الرقمية الأقل حساسية سوف تعمل بشكل جيد بنفس القدر باستخدام UPC.لون رابط كابل التصحيح APC أخضر، و من UPC كابل التصحيح هو الأزرق.
8خدمة المصنع:
خدمة OEM رفيعة المستوى للعلامات التجارية.
