تفاصيل المنتج:
|
| اسم الطراز: | حجم صغير 1 × 4 مقرنات الألياف البصرية | الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 1 × 4 |
| إبراز: | 1 × 4 مقرنة الألياف البصرية,مقرنة الألياف البصرية 1310 نانومتر,مقرنة الألياف البصرية 1490 نانومتر |
||

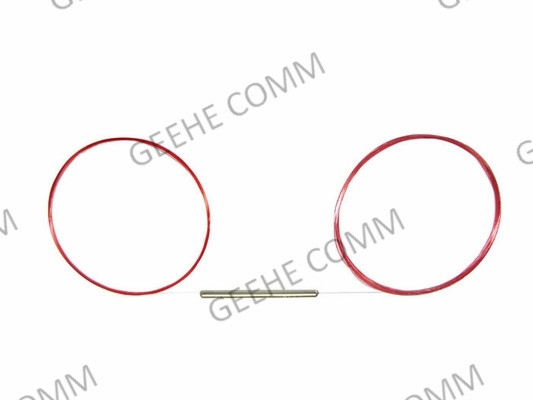

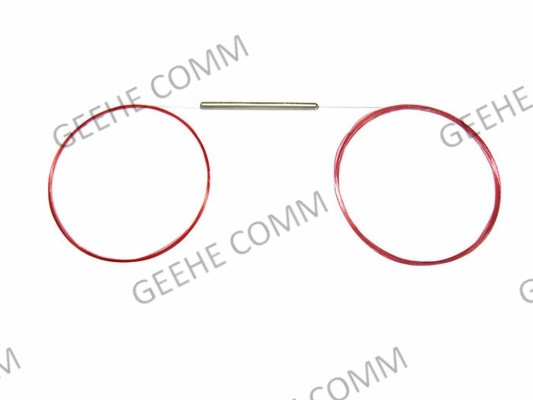

مقترحات الألياف الضوئية الحجم المصغّر 1 × 4
المجموعة البصرية مقدمة موجزة
يستخدم FBT Couplers ((Splitter) تقنية الدقة للجمع أو توزيع الضوء من مدخلات واحدة / متعددة إلى مخرجات واحدة / متعددة بشكل ثنائي الاتجاه.وهي مصممة لتقسيم الطاقة والاستفادة من معدات الاتصالاتشبكة CATV ومعدات الاختبار.
مقبل FBT 1 × 4 هو مقسم بصري يستخدم تقنية Fused Biconic Taper (FBT).تقنية FBT هي تكنولوجيا صناعية معروفة لتقسيم الطاقة البصرية و / أو تقسيم أطوال الموجةيتم إنشاء مقبل الألياف المصهرة من خلال عملية دمج اثنين من الألياف العارية مثل X و سحب القسم المصهر لتحقيق الخصائص البصرية المرجوة.يتم دمج مقترحات FBT في هياكل الشجرة للجمع بين تأثيرات الانقسام البصري لإنشاء نسبة الطاقة الخروج من 1 × N أو 2 × N، حيث أن عدد المخرجات المرغوبة
1 × 2 ألياف ضوئية مزايا و مزايا:- نعم
1) انخفاض خسارة الإدراج
2) PDL منخفضة
3) التصميم المدمج
4) توحيد جيد بين القنوات
5) التوجيه العالي
6) موثوقية عالية واستقرار
7) تتوفر نسب مختلفة للاتصال
المواصفات والمعلمات:
|
1X4 25x25x25x25 1525-1565nm حجم صغير WBC المواصفات التقنية للحصول على أجهزة التقسيم البصرية النسخة:A/0 |
|||||||||
| المعلمات | الوحدة | المواصفات | |||||||
| نطاق طول الموجة العامل | nm | 1525-1565 | |||||||
| خسارة الإدراج (على نطاق طول الموجة بأكمله) | ديسيبل | 6.0-68 | |||||||
| خسارة العودة البصرية | دقيقة | ديسيبل | 50 | ||||||
| التوحيد | ماكس | ديسيبل | 0.6 | ||||||
| التوجيه | دقيقة | ديسيبل | 55 | ||||||
| الخسارة المعتمدة على الاستقطاب | ماكس | ديسيبل | 0.2 | ||||||
| الخسارة المعتمدة على درجة الحرارة | ماكس | ديسيبل | 0.15 | ||||||
| درجة حرارة العمل | °C | -5 ~ 75 | أقصى قدرة بصرية | mw | 500 | ||||
| درجة حرارة التخزين | °C | -40 ~ 85 | رطوبة العمل | % | 0 ~ 90 | ||||
| شرط الموثوقية | تتوافق مع GR-1209-CORE و GR-1221-CORE | ||||||||
| مواصفات التعبئة | |||||||||
| حجم الحزمة | Φ3.0×L48 أو Φ3.0×L45 | طول الألياف | 1 ± 0.1m | ||||||
| نوع الألياف | كورنينغ SMF28 أو ألياف أخرى | ||||||||
| نوع ذيل الخنزير | ألياف عارية 250UM | ||||||||
| رمز لون الألياف | لا شيء | ||||||||
| أجهزة الاتصال | لا شيء | ||||||||
|
ملاحظات: 1يتم تعريف الخسارة المعتمدة على درجة الحرارة على أنها اختلاف خسارة الإدراج على نطاق درجة حرارة العمل بأكملها. 2يجب تقديم تقرير الموثوقية لمدة 1000 ساعة لـ 85 درجة مئوية و 85٪ RH أو 75 °C و 90٪ RH.
|
|||||||||
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 35- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: التخصيص |
12:1x2 22-أجل. |
351310/1550nm | 0101:99 0202:98 ...... 505050 |
11 متر x: التخصيص |
25: 250μM الألياف 09: 900μM الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | طول موجة التشغيل | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
EX:WBC-P-12-35-50-1-09-0-B
1 × 2 ربط الألياف البصرية التطبيق:
أنظمة FTTx
شبكات LAN و WAN و Metro
الشبكات البصرية السلبية التناظرية/الرقمية
الاتصالات السلكية واللاسلكية لمسافات طويلة
وحدات الإرسال/المستقبل ذات الأحجام الصغيرة
نظام الاتصال البصري
نظام الاتصال البصري
نظام توزيع الطاقة البصرية
أجهزة استشعار الألياف البصرية
نظام اختبار بصري
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة اعتمادا على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
