تفاصيل المنتج:
|
| اسم الطراز: | فاصل FBT أحادي الوضع 1550 0.9 ملم | نوع تكوين المقرنة الضوئية: 1 × 2 الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 1 × 2 |
| إبراز: | 9/125 Singlemode FBT Splitter,1x2 FC / APC FBT Splitter,0.9mm 10/90 FBT Splitter |
||

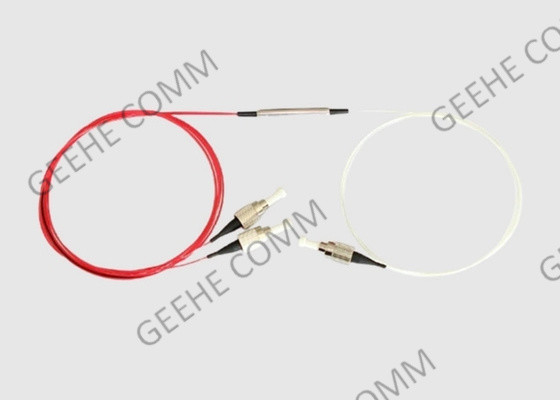

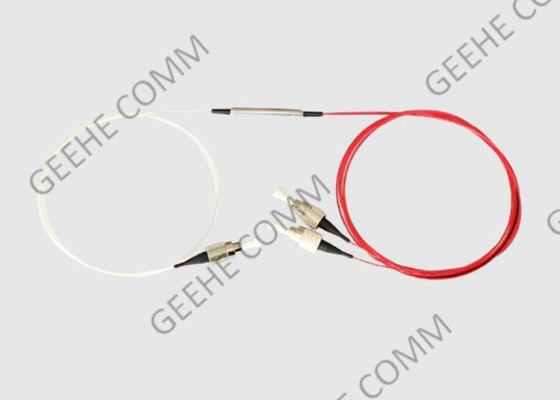

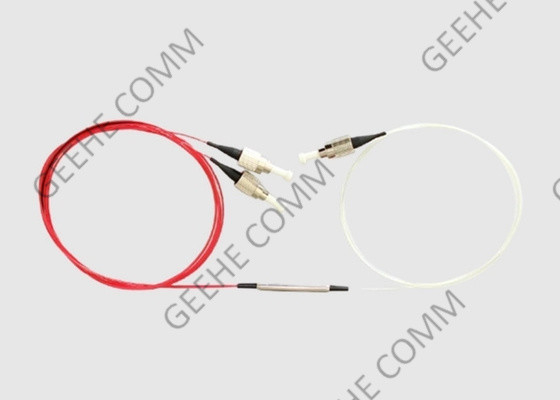

1x2 FC/APC FC/APC 9/125 FBT واحد الوضع 1550 0.9mm 10/90 نسبة الانقسام
المجموعة البصرية مقدمة موجزة
تتوفر أجهزة ربط الألياف الضوئية في مجموعة واسعة من الأنماط والأحجام لتقسيم أو الجمع بين الضوء مع الحد الأدنى من الخسارة.يتم تصنيع جميع المجزعات باستخدام عملية بسيطة جدا التي تنتج موثوق بها، أجهزة منخفضة التكلفة. يمكن تصنيع القواطع في أطوال الألياف المخصصة ومع أي نوع من المكونات.
WDM (تقسيم موجة متعدد) ، والتي هي مضاعفات سلبية ومضاعفات غير سلبية.هذه الملحقات تسمح بتركيز إشارات بأطوال موجة مختلفة على كابل ألياف ضوئية واحد أو، على العكس تماما، لفصل الإشارات مع أطوال موجة مختلفة إلى مخرجات مختلفة على وحدة WDM.
1 × 2 عقدة الألياف الضوئية الميزات والفوائد:
1) انخفاض خسارة الإدراج
2) نسبة انعكاس عالية
3) التحكم الانتقائي على طول الموجة أو على عرض النطاق الترددي
4) استقرار حراري وميكانيكي عالي
5) يمكن اختيار نسبة التقسيم (1٪... 50٪)
6) توحيد جيد بين القنوات
7) إنتاج وفقا لمواصفات العميل
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
|
1×2 980 &1550 المواصفات الفنية لـ WDM ذات الحجم الصغير للحصول على أجهزة التقسيم البصرية النسخة:A/0 |
||||||||
| مواصفات الأداء | المعلمات | المواصفات | الوحدة | ملاحظة | ||||
| نطاق موجة العمل للإشارة (λs) | 1528-1569 | nm | ||||||
| نطاق موجة عمل المضخة (λp) | 965-985 | nm | ||||||
| خسارة الإدراج | الإشارة common@ls | ≤0.20 | ديسيبل | |||||
| المضخة_common@lp | ≤0.20 | ديسيبل | ||||||
| العزلة | الإشارة common@ls | ≥20 | ديسيبل | |||||
| المضخة_common@lp | ≥17 | ديسيبل | ||||||
| الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل | ||||||
| الخسارة المعتمدة على درجة الحرارة | ≤0.15 | ديسيبل | ||||||
| التوجيه | ≥ 55 | ديسيبل | ||||||
| درجة حرارة العمل | -5 إلى 75 | °C | أقصى قدرة بصرية | mw | 500 | |||
| درجة حرارة التخزين | -40 إلى 85 | °C | رطوبة العمل | % | 0 إلى 90 | |||
| شرط الموثوقية | تتوافق مع GR-1209-CORE و GR-1221-CORE | |||||||
| مواصفات التعبئة | المعلمات | المواصفات | ||||||
| نوع الألياف | أوفس 980-20 أو ألياف أخرى | |||||||
| البعد | Φ2.4-L30 ((ملم) | |||||||
| طول ذيل الخنزير (كل الميناء) | 1.0 ± 0.1m | |||||||
| (إي إس) | المرفق البصري (جميع الموانئ) | لا شيء | ||||||
|
ملاحظات: 1الخسارة المعتمدة على طول الموجة هي الفرق بين الحد الأقصى لخسارة الإدراج والحد الأدنى لخسارة الإدراج على نطاق طول الموجة العاملة بأكمله 2يتم تعريف الخسارة المعتمدة على درجة الحرارة على أنها اختلاف خسارة الإدراج على نطاق درجة حرارة العمل بأكملها. 3يجب تقديم تقرير موثوقية 1000 ساعة لـ 85 °C، 85% RH أو 75 °C، 90% RH. |
||||||||
1 × 2 ربط الألياف البصرية التطبيق:
1الاتصالات الهاتفية والبيانات الطويلة المدى
2معدات وأنظمة الألياف البصرية
3أنظمة التلفزيون
4شبكة المنطقة المحلية، PON، و FTTH
5أجهزة استشعار الألياف
6الامتثال
الامتثال
تيلكورديا GR-1209-CORE
تيلكورديا GR-1221-CORE
RoHS
خدمات ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع كامل عملية التفتيش من قبل SGS
