تفاصيل المنتج:
|
| اسم الطراز: | مقرنة/فاصل منصهر بالألياف | نوع تكوين المقرنة الضوئية: 1 × 2 الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 1 × 2 |
| إبراز: | 1X2 Multimode Fused Fiber Coupler,3.0mm Fused Fiber Coupler,1X2 Fused Splitter 3.0mm |
||

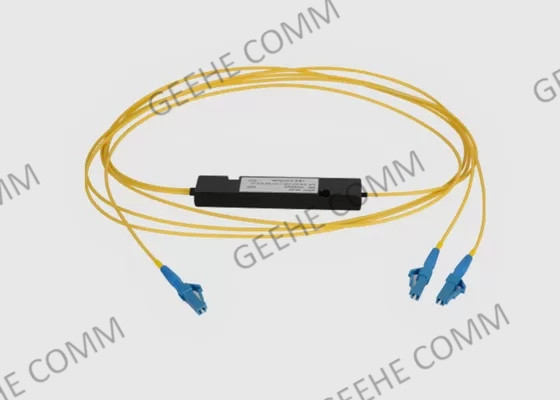

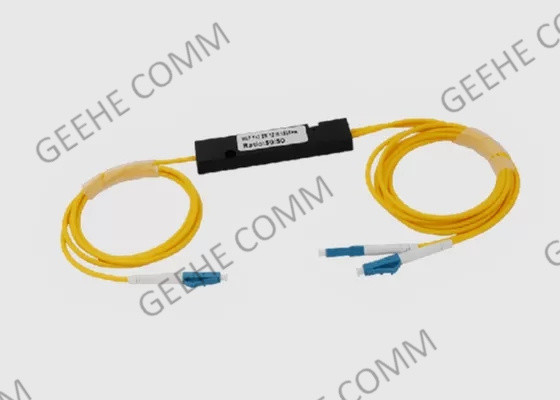

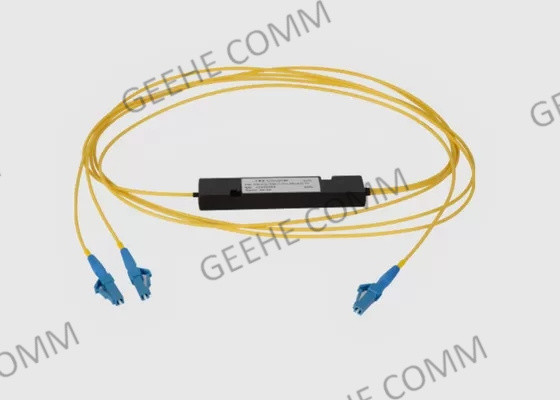

1X2 متعدد الأشكال الألياف المصهرة مقبل / مقسم 3.0mm مع وصلات SC / APC
المجموعة البصرية مقدمة موجزة
يتم استخدام مقترحات الألياف الضوئية متعددة الوسائط على نطاق واسع في الشبكات المحلية البصرية أو شبكات FTTx التي تستخدم الألياف متعددة الوسائط. يمكن تصنيع هذه المقترحات باستخدام 50/125 أو 62.ألياف 5/125 ميكرون وعلى أطوال موجة مركزية من 850nm أو 1310nm.
تتوفر أجهزة التزاوج المصبوبة بالألياف في مجموعة واسعة من الأنماط والأحجام لتقسيم أو الجمع بين الضوء مع الحد الأدنى من الخسائر. يتم تصنيع جميع أجهزة التقسيم باستخدام عملية بسيطة جدا تنتج موثوقة ،أجهزة منخفضة التكلفةيمكن تصنيع القواطع في أطوال الألياف المخصصة ومع أي نوع من الموصلات.
1 × 2 ألياف ضوئية مزايا و مزايا:- نعم
1) انخفاض خسارة الإدراج
2) PDL منخفضة
3) التصميم المدمج
4) توحيد جيد بين القنوات
5) التوجيه العالي
6) موثوقية عالية واستقرار
7) تتوفر نسب مختلفة للاتصال
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤28 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80 ~ 7.40/≤1.2 | 6.50 ~ 7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60 ~ 15.50/≤ 0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.15 | |||
| خسارة العائد ((dB) | ≥ 55 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه هي بدون رابط
* يمكن تقديم مواصفات أخرى بناء على طلب العميل
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 35- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: التخصيص |
12:1x2 22-أجل. |
351310/1550nm | 0101:99 0202:98 ...... 505050 |
11 متر x: التخصيص |
25: 250μM الألياف 09: 900μM الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | طول موجة التشغيل | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
EX:WBC-P-12-35-50-1-09-0-B
1 × 2 مرفق الألياف الضوئية التطبيق:
أنظمة FTTx
شبكات LAN و WAN و Metro
الشبكات البصرية السلبية التناظرية/الرقمية
الاتصالات السلكية واللاسلكية لمسافات طويلة
وحدات الإرسال/المستقبل ذات الأحجام الصغيرة
نظام الاتصال البصري
نظام الاتصال البصري
نظام توزيع الطاقة البصرية
أجهزة استشعار الألياف البصرية
نظام اختبار بصري
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
