تفاصيل المنتج:
|
| Model Name: | Fiber Fused Couplers | الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | Other Types: | Singlewindow, Dualwindow,Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| Polarization Alignment: | Slow Axis or Fast Axis | نوع الألياف: | كابل الألياف PM |
| Package Type: | Steel Tube | نوع التكوين: | 1×3 |
| إبراز: | 1 إلى 3 مقرنة كابل الألياف البصرية,مقرنة كابل الألياف الضوئية ذات الأنبوب الفولاذي,1 إلى 3 مقرنة الألياف المنصهرة |
||

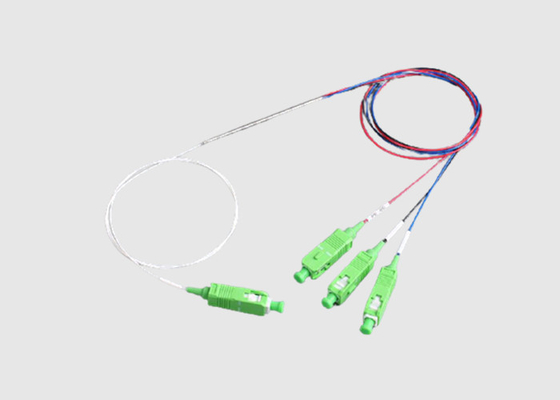

مقسم البصري من 1 إلى 3 أنابيب فولاذية ذات وضع واحد
المجموعة البصرية مقدمة موجزة
FBT المربع البصري (المقسّم) 3 في 1 خارج الأنابيب الفولاذية النمط الواحد المدمج نوع المربع الألياف FBT المربع الألياف البصرية يمكن إضافتها مع SC FC LC ST مرفقات الألياف حسب متطلبات العملاء.وضع واحد 0ألياف أنبوبية فضفاضة 9 ملم ، طول موجة 1310/1550nm أو 1310/1490/1550nm ، نسبة الانقسام الافتراضية 33/33/33 ، يمكنك أيضًا تخصيص 30/30/40,30/35/35 لتناسب جهاز محطة الألياف الداخلية / الخارجية.
لا تمر مقترحات FBT إلا بأطوال موجة محددة. على سبيل المثال ، في مقترح FBT ذي نافذة واحدة ، سيكون هناك طول موجة محدد عادة 1310 ثم يدعم فقط طول موجة 1310.
1 × 3 عقدة الألياف الضوئية الميزات والفوائد:
1) خسارة منخفضة و WDL منخفضة
2) PDL منخفض للغاية
3) نطاق النطاق التشغيلي الواسع للغاية +/- 80nm
4) التوجيه العالي
5) حزمة صغيرة الحجم
6) مجموعات مختلفة من نسب الارتباط
7) انخفاض الصوت المتقاطع والخسارة الزائدة
8) خسارة العودة البصرية العالية
9) متوفرة في عملية طول موجة مزدوج / ثلاثي
10) إيقاف الموصلات الاختيارية عند الطلب
11) متوفر في ألياف 250um و 900um ، 2mm أو 3mm
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
|
1X3 33x33x33 1310&1550nm حجم صغير WBC المواصفات التقنية لشراء أجهزة الفصل البصرية النسخة:A/0 |
||||||||||||
| المعلمات | الوحدة | المواصفات | ||||||||||
| نطاق طول الموجة العامل | nm | 1310±20و1550±20 | ||||||||||
| خسارة الإدراج (على نطاق طول الموجة بأكمله) | ديسيبل | ≤5.5 | ||||||||||
| خسارة العودة البصرية | دقيقة | ديسيبل | 50 | |||||||||
| التوجيه | دقيقة | ديسيبل | 55 | |||||||||
| الخسارة المعتمدة على الاستقطاب | ماكس | ديسيبل | 0.2 | |||||||||
| الخسارة المعتمدة على درجة الحرارة | ماكس | ديسيبل | 0.15 | |||||||||
| درجة حرارة العمل | °C | -5 ~ 75 | أقصى قدرة بصرية | mw | 500 | |||||||
| درجة حرارة التخزين | °C | -40 ~ 85 | رطوبة العمل | % | 0 ~ 90 | |||||||
| شرط الموثوقية | تتوافق مع GR-1209-CORE و GR-1221-CORE | |||||||||||
| مواصفات التعبئة | ||||||||||||
| حجم الحزمة | Φ3.0×L48 أو Φ3.0×L45 | طول الألياف | 1 ± 0.1m | |||||||||
| نوع الألياف | كورنينغ SMF28 أو ألياف أخرى | |||||||||||
| نوع ذيل الخنزير | ألياف عارية 250UM | |||||||||||
| رمز لون الألياف | لا شيء | |||||||||||
| أجهزة الاتصال | لا شيء | |||||||||||
|
ملاحظات: 1يتم تعريف الخسارة المعتمدة على درجة الحرارة على أنها اختلاف خسارة الإدراج على نطاق درجة حرارة العمل بأكملها.
2يجب تقديم تقرير الموثوقية لمدة 1000 ساعة لـ 85 درجة مئوية و 85٪ RH أو 75 °C و 90٪ RH.
|
||||||||||||
تطبيق مقبلات الألياف البصرية 1 × 3:
أنظمة FTTx
شبكات LAN و WAN و Metro
الشبكات البصرية السلبية التناظرية/الرقمية
الاتصالات السلكية واللاسلكية لمسافات طويلة
وحدات الإرسال/المستقبل ذات الأحجام الصغيرة
نظام الاتصال البصري
نظام الاتصال البصري
نظام توزيع الطاقة البصرية
خدمات ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة اعتمادا على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
