تفاصيل المنتج:
|
| اسم الطراز: | أجهزة ربط مصبوب بالألياف | الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | كابل الألياف PM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 1 × 2 |
| إبراز: | 1 × 2 WDM Fiber Splitter,1550 WDM Fiber Splitter,980 WDM Fiber Splitter |
||

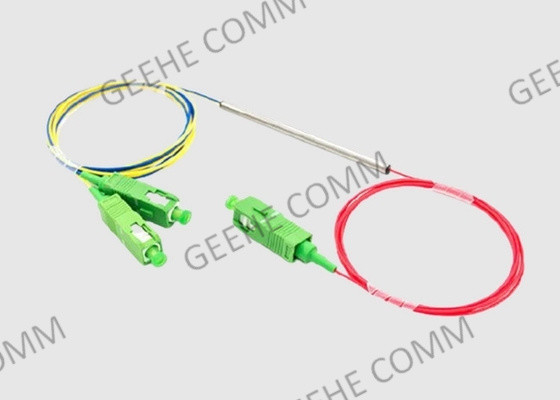

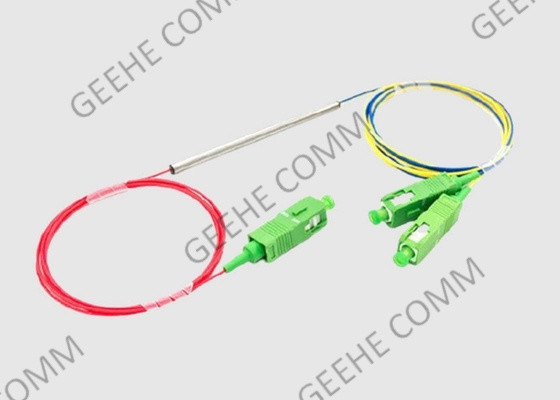

أنابيب معدنية 1 × 2 980 و 1550 أجهزة تقسيم ضوئي WDM صغيرة الحجم مع موصلات SC
المجموعة البصرية مقدمة موجزة
يتم بناء مقترحات (SM) منقسمة حسب مواصفات عملائنا. نحن قادرون على أي نسبة ربط من 50:50 إلى 99:1نحن نبني أنابيب معدنية، صناديق ABS، وحدات بلاستيكيةوتجمعات من نوع LGX مع أي نوع من الاتصالات الرئيسية.
تعتمد مقترحات FBT على نوع النافذة المزدوجة القياسي. مع PDL منخفضة للغاية أقل من 0.06 ديسيبل لنسبة الارتباط 50/50 ، فهي مناسبة للتطبيقات التي تكون فيها PDL للنظام حاسمة.
1 × 2 عقدة الألياف الضوئية الميزات والفوائد:
1) خسارة منخفضة و WDL منخفضة
2) PDL منخفض للغاية
3) نطاق النطاق التشغيلي الواسع للغاية +/- 80nm
4) التوجيه العالي
5) حزمة صغيرة الحجم
6) نافذة عمل مزدوجة
7) حزمة صغيرة
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
|
1×2 980 &1550 المواصفات الفنية لـ WDM ذات الحجم الصغير لشراء أجهزة التقسيم البصري النسخة:A/0 |
||||||||
| مواصفات الأداء | المعلمات | المواصفات | الوحدة | ملاحظة | ||||
| نطاق طول الموجة العامل للإشارة (λs) | 1528-1569 | nm | ||||||
| نطاق موجة عمل المضخة (λp) | 965-985 | nm | ||||||
| خسارة الإدراج | الإشارة common@ls | ≤0.20 | ديسيبل | |||||
| المضخة_common@lp | ≤0.20 | ديسيبل | ||||||
| العزلة | الإشارة common@ls | ≥20 | ديسيبل | |||||
| المضخة_common@lp | ≥17 | ديسيبل | ||||||
| الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل | ||||||
| الخسارة المعتمدة على درجة الحرارة | ≤0.15 | ديسيبل | ||||||
| التوجيه | ≥ 55 | ديسيبل | ||||||
| درجة حرارة العمل | -5 إلى 75 | °C | أقصى قدرة بصرية | mw | 500 | |||
| درجة حرارة التخزين | -40 إلى 85 | °C | رطوبة العمل | % | 0 إلى 90 | |||
| شرط الموثوقية | تتوافق مع GR-1209-CORE و GR-1221-CORE | |||||||
| مواصفات التعبئة | المعلمات | المواصفات | ||||||
| نوع الألياف | أوفس 980-20، أو ألياف أخرى | |||||||
| البعد | Φ2.4-L30 ((ملم) | |||||||
| طول ذيل الخنزير (كل الميناء) | 1.0 ± 0.1m | |||||||
| (إي إس) | المرفق البصري (جميع الموانئ) | لا شيء | ||||||
|
ملاحظات: 1الخسارة المعتمدة على طول الموجة هي الفرق بين الحد الأقصى لخسارة الإدراج والحد الأدنى لخسارة الإدراج على نطاق كامل من طول الموجة 2يتم تعريف الخسارة المعتمدة على درجة الحرارة على أنها اختلاف خسارة الإدراج على نطاق درجة حرارة العمل بأكملها. 3يجب تقديم تقرير موثوقية 1000 ساعة لـ 85 °C، 85% RH أو 75 °C، 90% RH. |
||||||||
1 × 2 ربط الألياف البصرية التطبيق:
أنظمة FTTx
شبكات LAN و WAN و Metro
الشبكات البصرية السلبية التناظرية/الرقمية
الاتصالات السلكية واللاسلكية لمسافات طويلة
وحدات الإرسال/المستقبل ذات الأحجام الصغيرة
نظام الاتصال البصري
نظام توزيع الطاقة البصرية
خدمات ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة اعتمادا على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
