تفاصيل المنتج:
|
| اسم الطراز: | 3×3 وصلات ألياف بصرية | نوع تكوين المقرنة الضوئية: 1 × 2 الطول الموجي التشغيلي: | 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر |
|---|---|---|---|
| نسبة تقسيم: | 50 / 50،40 / 60،30 / 70،20 / 80،10 / 90،5 / 95 إلخ | أنواع أخرى: | Singlewindow ، Dualwindow ، Triplewindow |
| الوظيفة: | توزيع الألياف | متاح تم إنهاؤه مسبقًا: | LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC |
| محاذاة الاستقطاب: | المحور البطيء أو المحور السريع | نوع الألياف: | ألياف 250UM |
| نوع الحزمة: | أنبوب فولاذي | نوع التكوين: | 3 × 3 موصلات FC |
| إبراز: | مقرنة كابل الألياف 3 × 3,3 × 3 مقرنات الألياف البصرية والمقسمات,مقرنة الألياف البصرية مع موصلات FC |
||

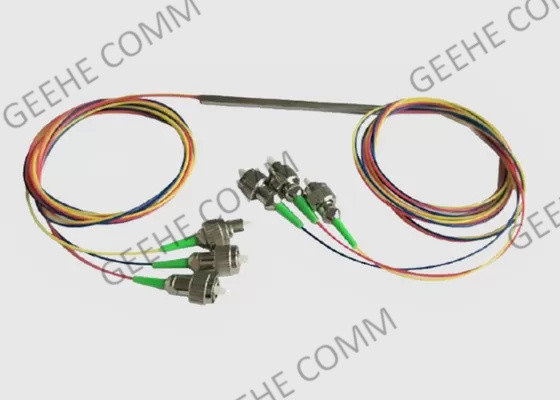

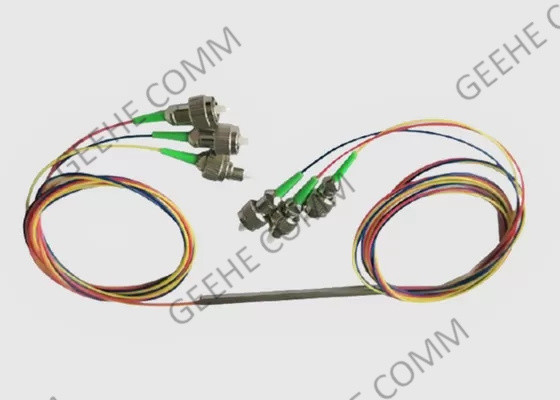

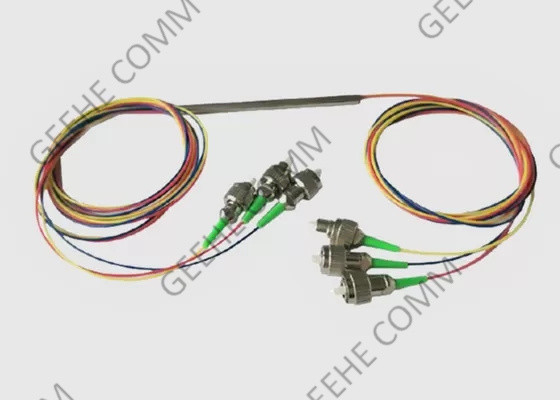

أنابيب الفولاذ الألياف العارية 250um 3 × 3 ألياف الضوئية المربعات مع الاتصالات FC
المجموعة البصرية مقدمة موجزة
ربط الألياف الضوئية هو نوع من مكونات الألياف الضوئية التي تسمح بإعادة توزيع الإشارات الضوئية. وهو يغطي مجموعة واسعة من أجهزة الألياف الضوئية مثل المقسّمات الضوئية ،أجهزة الجمع البصرية، والربطات البصرية. ربط الألياف البصرية هو جهاز يمكنه توزيع الإشارة البصرية من ألياف واحدة بين أليافين أو أكثر ،أو الجمع بين الإشارة البصرية من اثنين أو أكثر من الألياف في ألياف واحدة.
يستخدم مقترحات الألياف المصبوبة الأساسية من الألياف البصرية. يتم تدوير اثنين أو أكثر من نواة الألياف وتدميرها وتقليصها معًا في طول.
1 × 2 ألياف ضوئية مزايا و مزايا:- نعم
1) انخفاض خسارة الإدراج
2) PDL منخفضة
3) التصميم المدمج
4) توحيد جيد بين القنوات
5) التوجيه العالي
6) موثوقية عالية واستقرار
7) نسبة الارتباط المختلفة المتاحة
المواصفات والمعلمات الخاصة بجهاز الارتباط المزدوج للنوافذ العريضة:
| المعلم | (ب) | أ | |||
| طول الموجة التشغيلية ((nm) | 1310 و1550 | ||||
| عرض النطاق التشغيلي ((nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| نوع الألياف ((dB) | كورنينغ G652D أو كورنينغ G657 A1 | ||||
| خسارة الإدراج (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤28 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80 ~ 7.40/≤1.2 | 6.50 ~ 7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60 ~ 15.50/≤ 0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤0.1 | ≤0.15 | |||
| خسارة العائد ((dB) | ≥50 | ≥45 | |||
| التوجيهات ((dB) | ≥ 55 | ||||
| درجة حرارة التشغيل ((°C) | -40 ~ +85 | ||||
* المواصفات المذكورة أعلاه هي بدون رابط
* يمكن تقديم مواصفات أخرى بناء على طلب العميل
معلومات الطلب:
| الدم البيضاء | إكس... | X2- | 35- | XX- | إكس... | XX- | XX- | إكس |
| P: علاوة A: الدرجة A إكس: التخصيص |
12:1x2 22-أجل. |
351310/1550nm | 0101:99 0202:98 ...... 505050 |
11 متر x: التخصيص |
25: 250μM الألياف 09: 900μM الألياف الفارغة | (بموجب القانون الوطني) 00لا يوجد رابط |
أ: أ ب: ب C:C |
|
| الدرجة | رقم الميناء | طول موجة التشغيل | نسبة الارتباط | طول الألياف | نوع الألياف | نوع الاتصال | البعد |
EX:WBC-P-12-35-50-1-09-0-B
3 × 3 رباط أوبتيك التطبيق:
أنظمة FTTx
شبكات LAN و WAN و Metro
الشبكات البصرية السلبية التناظرية/الرقمية
الاتصالات السلكية واللاسلكية لمسافات طويلة
وحدات الإرسال/المستقبل ذات الأحجام الصغيرة
نظام الاتصال البصري
نظام الاتصال البصري
نظام توزيع الطاقة البصرية
أجهزة استشعار الألياف البصرية
نظام اختبار بصري
خدمة ووهان جيهي:
1) استقرار بيئي مرتفع
انخفاض خسارة الإدراج ، انخفاض خسارة تعتمد على الاستقطاب ، انعكاس الظهر المنخفض ، وتوحيد جيد
2) الهيكل المدمج
الحجم الصغير، يمكن تثبيته مباشرة في مجموعة متنوعة من صندوق النقل
3) مراقبة صارمة للجودة
نحن نضمن أن كل منتج في أيدي العملاء يخضع لمعايير اختبار صارمة
4) تسليم سريع
مع العمال المهرة والثابتة، جميع تداول الطلبات هي أسرع من المنافسين
5) مراجعة المصانع
نحن نتعاون مع العلامات التجارية الشهيرة والعملاء اليابانيين، مع 15 عاما من تجربة فندق التفتيش وتكون على دراية مع عملية التفتيش بأكملها من قبل SGS
